Detaljeret oversigt over de fem mainstream højhastighedsdifferentiale kobberkabel (Twinax) strukturer

For Twinax-kabler i AI-servere er sænkning af den effektive Dk af isoleringen (luft ≈1, FEP≈2.1) nøglen til at reducere højfrekvent tab, skævhed og impedans-ustabilitet. Fem billige fremstillingsmetoder er blevet udviklet for at opnå dette.

EPTFE Taping Construction Solution

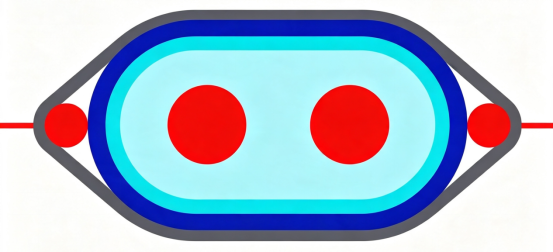

Hierarkisk struktur
Rød ： Signalledere (forsølvbelagt kobber / kobberlegering)
Grå ： Indre ikke-skummet (fast) FEP primær isolering
Lyseblå ： Hoved-EPTFE Wrap-isoleringslegeme
Mørkeblå ： Ydre beskyttende taping / afskærmningslag (Cu-Foil, Al-Foil og andre strukturelle komponenter)
Små røde cirkler på siderne ： Jording / afløbsledningsstruktur

1.Procesprincip
EPTFE-tape vikles på lederen under kontrolleret spænding og overlapning. Den indespærrede luft i dens mikroporøse struktur giver en lav effektiv Dk på ≈1,4-1,6."

2. Vigtige fordele
Denne konstruktion tilbyder ultralavt dielektrisk tab, meget lavt indføringstab, høj temperaturmodstand og en effektiv Dk tæt på luftens.

3.Ansøgninger
448G/800G ultrahurtige Twinax, langdistance højhastighedsforbindelser og IL-kritiske high-end computerforbindelser.

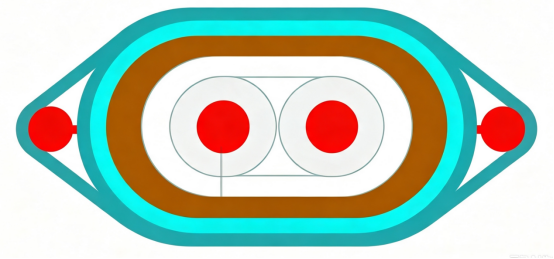

Dobbeltlags FEP-ekstruderingsløsning

Strukturel lagdeling (indefra og ud)
To signalledere af forsølvet kobber eller kobberlegering.
Indre lag : Solid FEP primær isolering, enkelt-kerne ekstruderet.
Yderste lag : Fælles FEP-overkappe, co-ekstruderet over begge ledere.
Jordledninger på begge sider af samlingen.

1.Procesprincip
To-trins ekstrudering: solid FEP ekstruderes først over hver leder individuelt, derefter placeres de to isolerede kerner side om side og overekstruderes med et ydre FEP lag, der danner en dobbeltlags solid fluoroplastisk isolering.
2.Fordele
Stabile dimensioner, fremragende kemisk resistens og mekanisk styrke, moden proces med højt udbytte.
3. Applikationsscenarier
Op til 224G mellem-/kortrækkevidde højhastighedskabler; industrielle høj-temp højhastighedsforbindelser; moderate omkostninger til generelle højhastighedsdifferentialforbindelser.

Twin Conductor Co-ekstrudering (monolitisk)

Strukturel lagdeling (indefra og ud):
To parallelle signalledere
Single-pass ekstruderet monolitisk solid FEP/PFA dielektrisk over begge ledere, med en tynd ydre beskyttelsestape.
Jordledninger placeret på begge sider

1.Procesprincip
En specialdesignet elliptisk dobbelt-kerne matrice muliggør enkelt-pas ekstrudering, indlejring af begge ledere i en fælles dielektrikum og låser deres centerpitch under ekstrudering.

2.Fordele
Snæver lederafstandskonsistens giver ekstremt lav intra-par skævhed; færre procestrin og lavere omkostninger end to-trins FEP-ekstrudering; fremragende impedansensartethed.

3. Applikationsscenarier
Kortrækkende højhastighedskabler, PCB-forbindelser, backplane-links og lave intra-pair-skæve links.

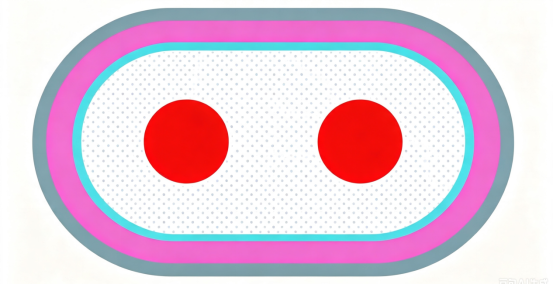

Fysisk opskummet FEP

Strukturel lagdeling (indefra og ud):
Twin signalledere
Mikrocellulær FEP-isolering.
Solid FEP ydre hud.

1.Procesprincip
Under ekstrudering injiceres højtryksnitrogen i smeltet FEP, hvilket skaber mikrohulrum med lukkede celler, der fortynder dielektrikumet med luft og sænker den samlede Dk.

2.Fordele
Lavere Dk og dæmpning end fast FEP; kontrolleret impedans.

3.Ansøgninger
224G–448G datacenter højhastighedskabler til mellemlang til lang rækkevidde
sammenkobler.

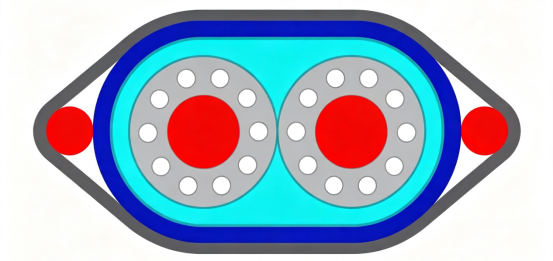

Lotus rodhulsstruktur

Strukturel lagdeling (indefra og ud)

To signalledere
Omkredsende langsgående hulrum rundt om lederen (kontinuerlige luftkaviteter langs kabellængden, som lotusrodhuller).
Udvendig solid FEP-isolering
Sidepositionsstøttetråde

1.Procesprincip
Lotus-root-matrice skaber kontinuerlige luftkanaler (sammenkoblede) for lavt Dk, hvilket øger ydeevnen – adskilt fra opskummede FEP's lukkede celler.

2.Fordele
Mindre bøjningsimpedansændring i forhold til fysisk skum ved samme tab; lavere omkostninger; fremragende HF SI; intet højtryksskummende gear.

3.Ansøgninger
PCIe 6.0, 448G næste generation af højhastigheds kobberkabler – ny løsning til computerservere.

Styrk din produktionslinje med ægte højhastighedskabelproduktionskapacitet.
Klik på linket nedenfor for at anmode om din tilpassede udstyrsløsning. ↓

TWINAXIAL HIGH SPEED KOBBERKABEL

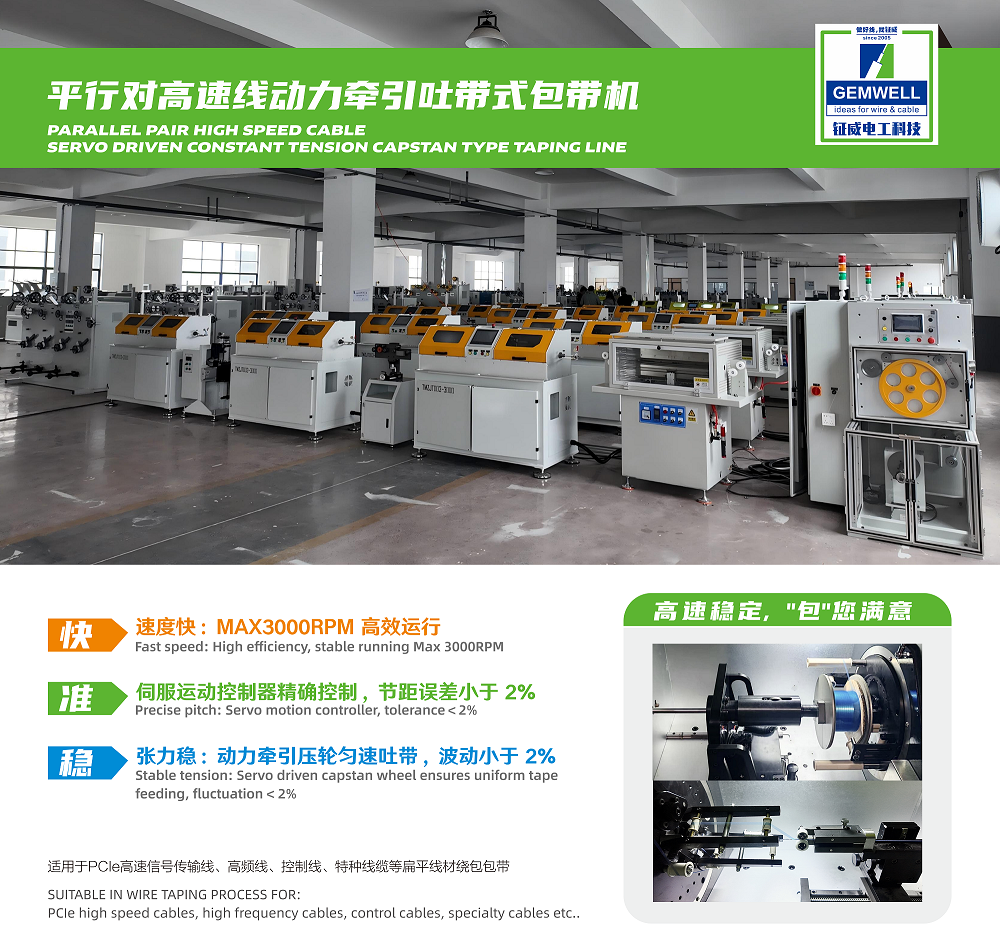

SERVODREVET KONSTANT STRÆMNINGSLINJE - KAPSTANTYPE
Servostyret tapeindpakningsmaskine med stabile spændingsstøtter folier og PTFE-tape for ensartet afskærmning og impedans
stabilitet.

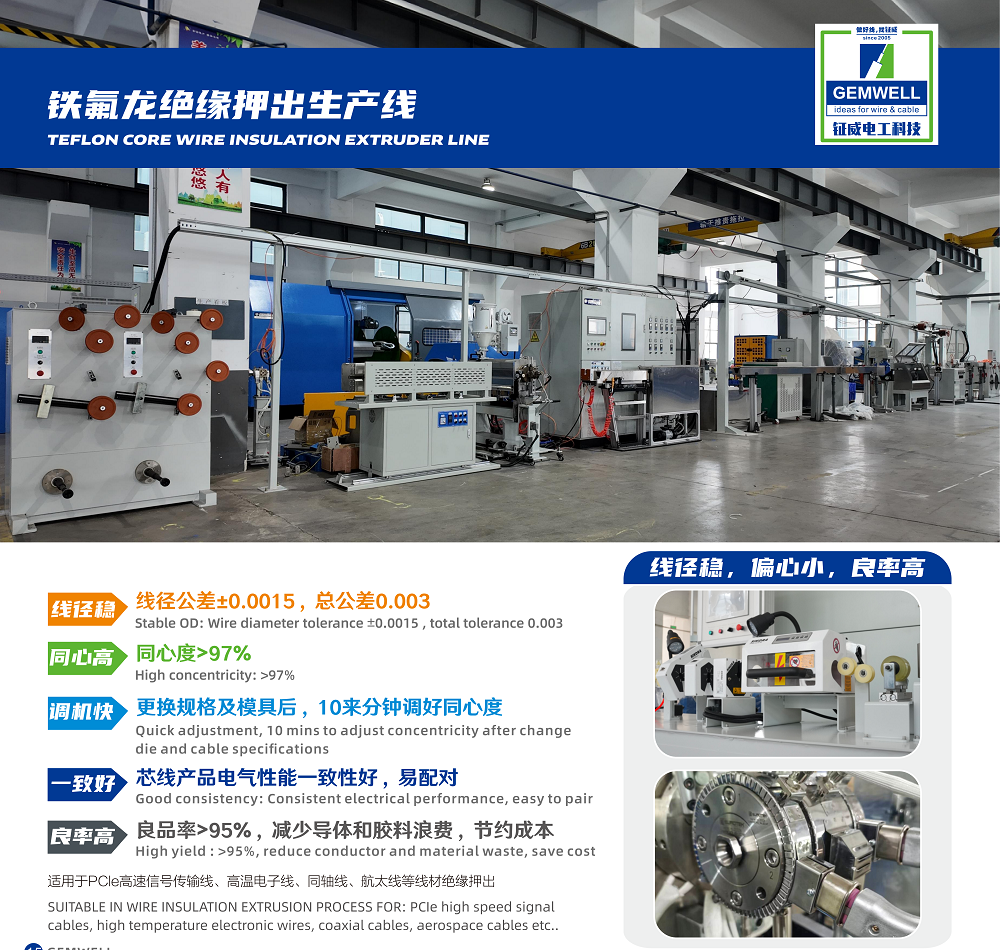

TEFLON KERNETRÅD ISOLERING EXTRUDER LINE
Præcisionsekstruderet FEP/PFA isolering reducerer Dk og højfrekvenstab, hvilket sikrer signalintegritet.

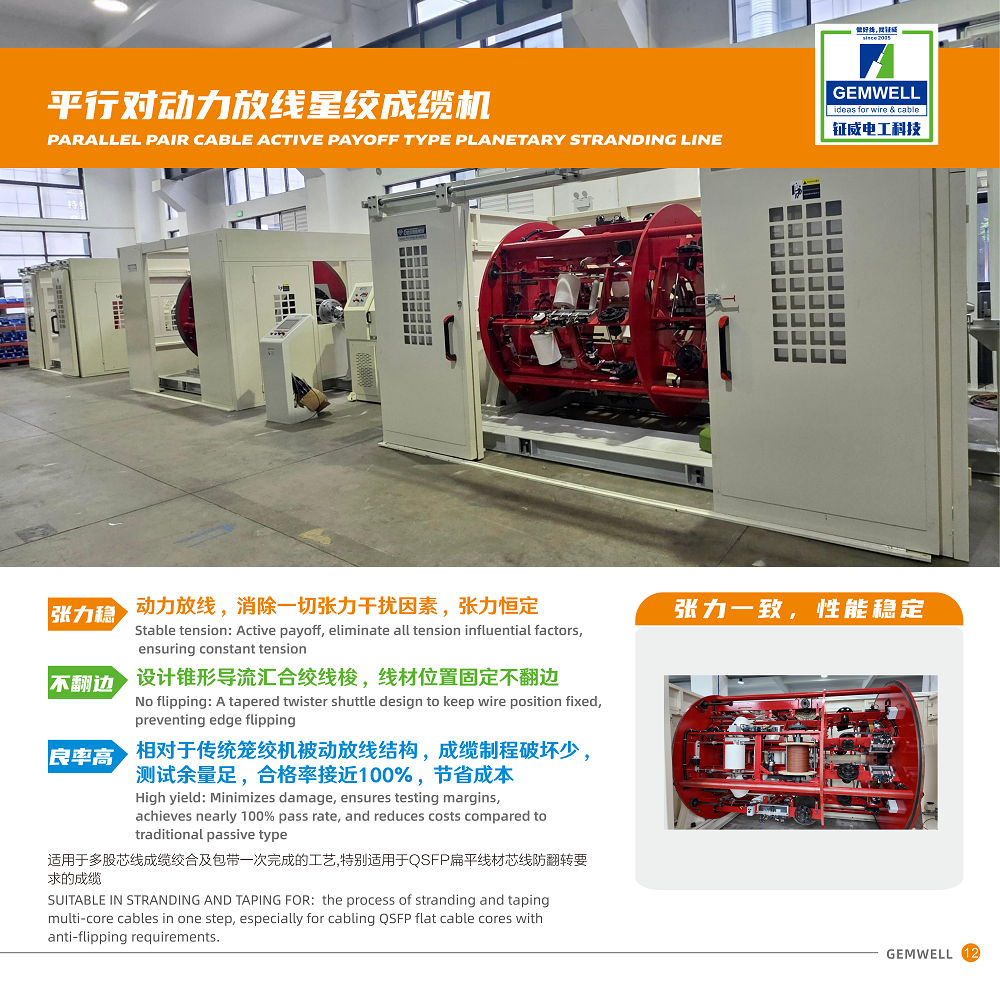

AI HØJHASTIGHED KABEL PARALLEL PAR KABELAKTIV PAYOFF TYPE PLANETAR STRANDING LINE
Planetarisk strengning af multi-core twinaksiale kabler sikrer symmetri og præcis pitch for stabil højhastigheds parallel transmission.
