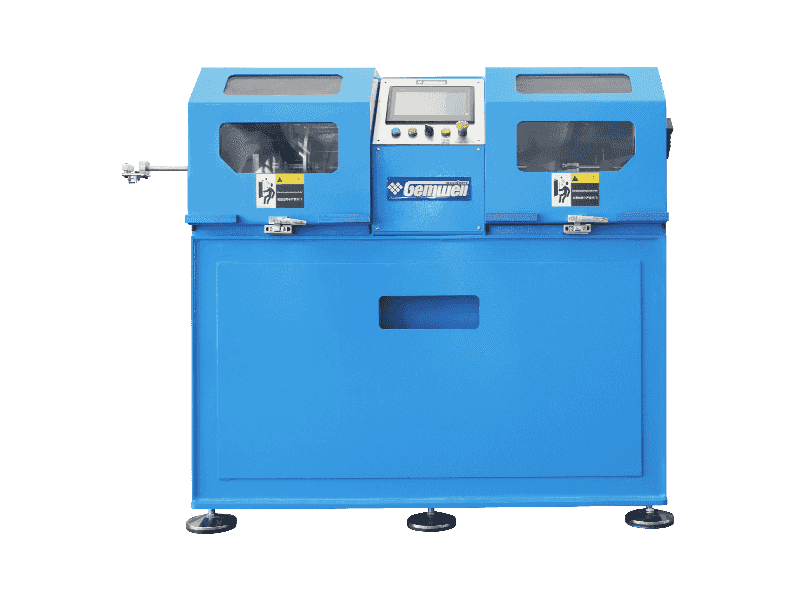

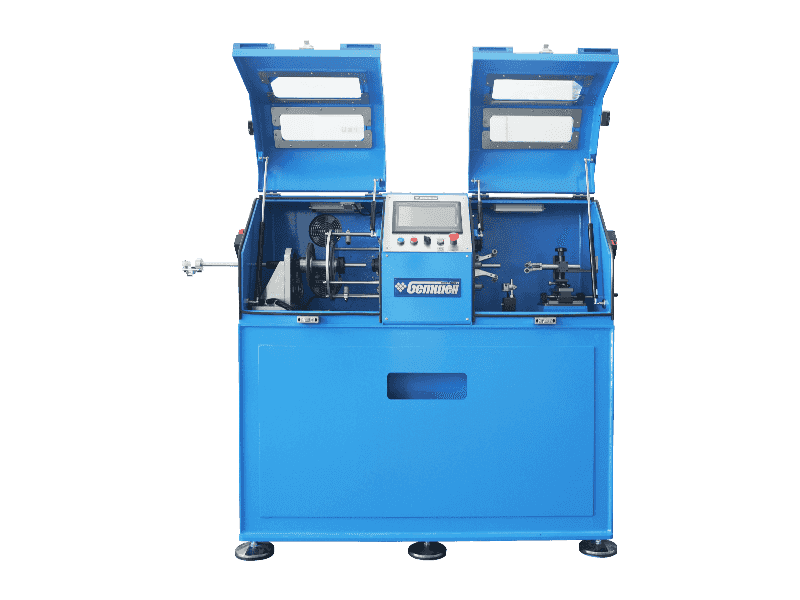

Servo Spit Active Type Wire Tape Machine

Servo Spit Active Type Tape-maskine til Parallel Par Signal Wire

Med populariseringen af 5G, Internet of Things, AI, nye energimobilenheder, VR/AR, datacentre osv., er efterspørgslen efter højhastighedstransmissionskabler vokset hurtigt, hvilket varsler ankomsten af en ny æra med digital økonomi. Som følge heraf er der en betydelig stigning i konstruktionen af store datacentre og efterspørgslen efter Ethernet-porte med høj båndbredde fra cloud-leverandører, såsom 100GbE, 200GbE, 400GbE og endda 800GbE i fremtiden. o lette dataoverførslen mellem netværksswitches og andre netværksenheder (såsom servere eller mediekonvertere) med disse højbåndsbredde Ethernet-porte, kabelstik som SAS, Mini-SAS, SFP, SFP , SFP28 og QSFP er dukket op. Center Rotary Wrapping er en nøgleprocedure i ledningsproduktionsprocessen for Ethernet-portkonnektors dataoverførselsledninger. Indpakningsmaterialet er viklet omkring to isolerede kerneledninger og en jordledning i en parallel struktur ved højhastighedsløbende tapemaskine. Stabiliteten af indpakningsprocessen påvirker direkte impedansen, dæmpningen, returtab, krydstale og andre indikatorer for det endelige kabelprodukt. En højtydende indpakningsmaskine muliggør ikke kun produktion af højfrekvente højhastighedstransmissionskabler, men forbedrer også produktionsudbyttet og bestemmer derved kabelproducenternes markedspositionering og konkurrenceevne. I de sidste 20 år har GEMWELL været dedikeret til forskning og innovation af indpakningsmaskiner. Gennem løbende forbedringer og opgraderinger er GEMWELL Servo Spit Active Type Taping Machine for Parallel Pair Signal Wire blevet et bedre valg til indpakningsprocessen for mange førende virksomheder inden for højhastighedssignaltransmissionskabler. Følgende konfiguration er til en standardopsætning med tre tapehoveder, brugere kan øge eller mindske antallet af tapehoveder i henhold til forskellige processer. Specifikationerne og typerne af take-up, pay-off og capstan kan også tilpasses baseret på diameterspecifikationerne.

Forespørgsel +

FORRIGE:Servo Spit Active Type tapemaskine til ultrafin tråd
NÆSTE:Intet næste produkt

Produkt Detaljer

KOMPONENTER

● Ø500 power core wire pay-off stand 2 enhed
● Ø300 power kobbertråds udbetalingsstativ 2 stk
● Spittype aktiv indpakningsmaskine tapehoved 1 1 enhed
● Langsgående indpakningsmaskine 1 stk
● Spittype aktiv indpakningsmaskine tapehoved 2 1 enhed
● Spittype aktiv indpakningsmaskine tapehoved 3 1 enhed
● Teleskopovn 1 enhed
● Pneumatisk tvungen kølerør 1 enhed
● Ø400 motorhjul type remkapstan 1 stk
● Ø500 drevet aksel type optagningsmaskine 1 stk
● Diametermåler 1 enhed
● Inkjet printer 1 enhed
● Styresystem 1 enhed

TEKNISKE SPECIFIKATIONER

Strukturtype	Dobbelthjuls trykrullekapstan spit type konstant spænding indpakningsmaskine/aktiv indpakningsmaskine (Patent nr. CN114649118A)
Egnet ledningstype	Anvendes hovedsageligt til MINI-SAS, QSFP højhastigheds parallelle par signaltransmissionslinjer, også til datalinjer, kontrollinjer, specielle kabler og anden ledningsindpakning.
Anvendelige materialer	AL, MYLAR, KOBBERFOLIE, PTFE osv.
Gældende tråddiameter	Optimalt område: Ø0,2-1,5 mm
Produktspecifikation	Optimalt område: Ø0,250,50-1,63,0mm
Maksimal hastighed	MAX3500RPM (ingen belastning), den faktiske opstartshastighed indstilles i henhold til ledningskravene
Trådhastighedsområde	1-25m/min, hastighedsområdet er forskelligt alt efter ledningstypen.
Udvendig diameter på tapespole	Optimal rækkevidde:Ø180*100
Tape bredde	1,5-15 mm
Tape rulle indvendig diameter	30/50,8/76 universel
Indpakningsbane	2-30mm, programindstilling
Spændingsområde	1N-30N/100g-3000g
Hovedmotoreffekt	4,4KW servo motion motor
Tapende kraft	0,2KW servomotor
Indpakningstapespænding	1,8KW servomotor
Optag kraft	0,4KW servo gearmotor
Pay-off magt	0,4KW gearmotor
Optag kraft	0,4KW servomotor
Winding forskydningskraft	0,4KW servo motion controller
Tapelængde	1 spole 3 spole, uden at klippe wiren ved spoleskift
Tape inspektion	Automatisk nedlukning, når båndet er ved at være opbrugt og knækket.
Tape indpakningsform	Den indvendige tapeform er fastgjort på den centrale ledning, den ydre form af trådstyrehjulet er fastgjort på tapeopbevaringsrøret. Begge forme kan forlænges og flyttes.
Tape indpakning nøjagtighed	Pitch-tolerance: ± 1 %, spændingstolerance: ± 1 %.
Overlapningshastighed	0-80 %, programindstilling
Formelstyring	Digital produktion, spænding, ydre diameter, pitch, S/Z, rækkeafstand, lufttryk og andre data kan gemmes i PLC'en.
Indstilling af spænding	Spændingselementer af indpakningstape/pay-off/take-up/wrapping er servomotorer, SOP proces lagres i PLC.
Sikkerhedsbeskyttelse	Overhold CE-standarder, med temperatur/vibration/støj/tryk automatisk detektion og forudsigelse.

PRODUKTFUNKTIONER

● Høj produktivitet: Den roterende krop er statisk afbalanceret og dynamisk afbalanceret til test og korrektion. Når den kører, har maskinen en lille vibration og lav stemme. Spindlen genererer ikke varme under langvarig kontinuerlig højhastighedsdrift. Det har høj produktionseffektivitet og omkostningseffektivitet.

● Stabil spænding: En dobbelthjulet kapstanrulle bruges til at trække strimlen ud af rullen med en ensartet hastighed for at eliminere spændingsændringerne forårsaget af ændringer i tapebakkens ydre diameter. Omviklingsspændingen opnås ved at kontrollere den ydre diameter af det færdige kabel, det vil sige, jo større spændingen er, jo mindre er den ydre diameter; jo mindre spændingen er, jo større er den ydre diameter. Efter den dobbelthjulede kapstanrulle passerer tape kun gennem to forgynderruller, som er meget tæt på midteraksen for rotationen, der skal vikles direkte på wiren. Derfor kan forskellige påvirkningsfaktorer som centrifugalkraft og vindmodstand elimineres, hvilket resulterer i stabil spænding.

● Nøjagtig tonehøjde: Ved at tage hovedkapstaneren som bevægelsesbenchmark, hovedkapstaneren og hver roterende ramme anvender en servobevægelsescontroller til præcis sammenlåsende bevægelseskontrol, så en nøjagtig indpakningsstigning kan opnås ved enhver hastighed.

● Arbejdsbesparelse: En klemanordning er installeret ved trådindløbsenden af hvert indpakningshoved. Klemkraften kan justeres uden at beskadige wiren; ledningen kan trækkes tilbage i modsat retning; Administration af konfigurationstilstand, et-klik hentning af SOP-formel, et-klik opstartsforberedelse og et-klik start; Stop og luk ned, når båndet er knækket/færdigt/målt, intelligent styring, sparer mandskab.

● Lav fejlrate: ingen opsamlerring, ingen kulbørste, bortset fra regelmæssig udskiftning af sliddele - tapestyrerullen, lav fejlrate.

● Nem vedligeholdelse: Brug af Profinet-busstyring, hurtig signaloverførsel, lav interferens, fjernfejldetektionskabel. Fejlfinding og vedligeholdelse er tilgængelig, uanset maskinen er i ethvert land i verden, så længe der er et kommunikationsnetværk, så kan hurtig fjernvedligeholdelse ydes.

0

Etableringsår
0

Bygningsareal (m²)
0

Antal medarbejdere
0+

Intellektuel ejendom

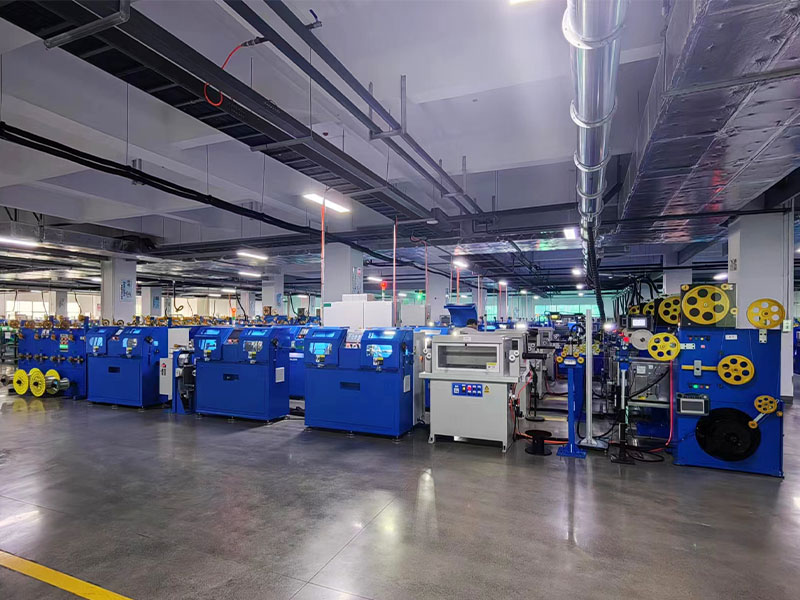

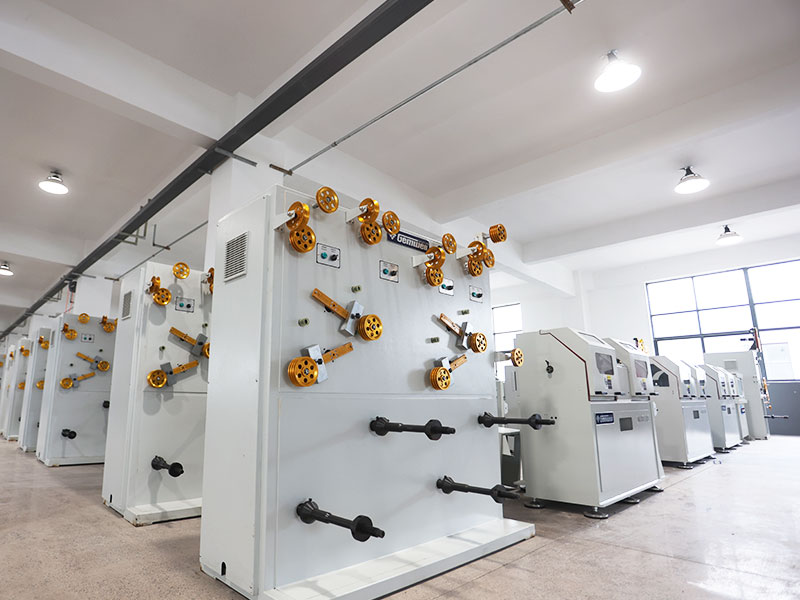

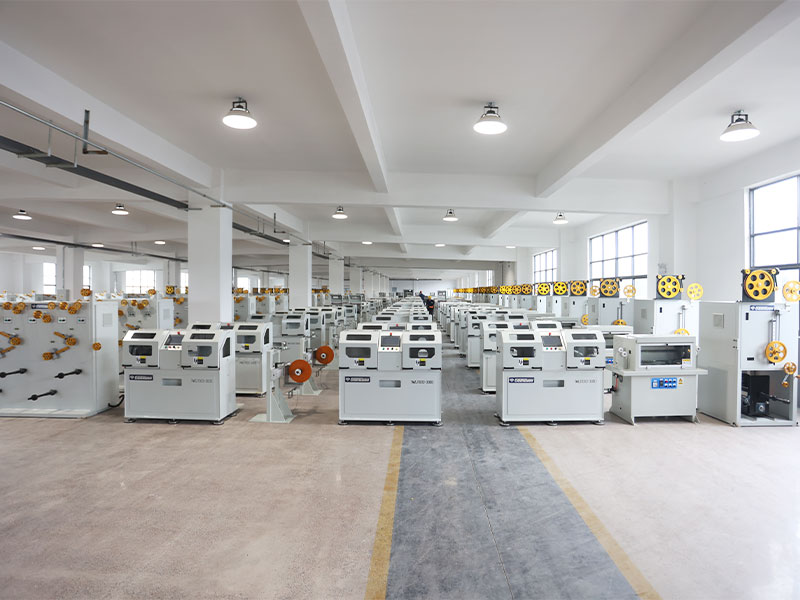

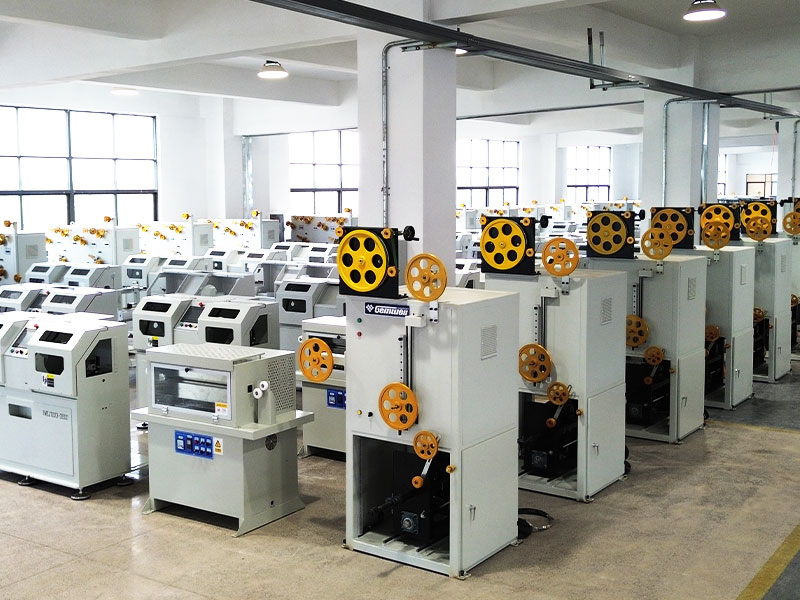

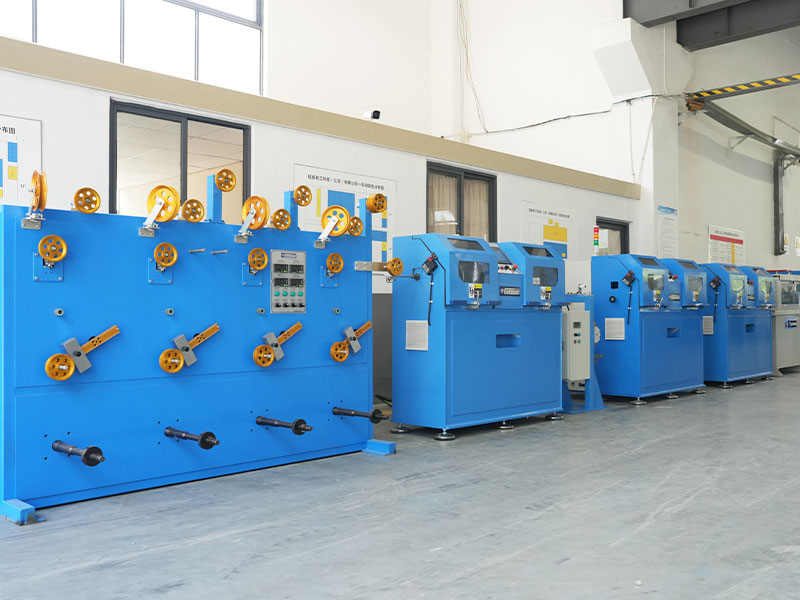

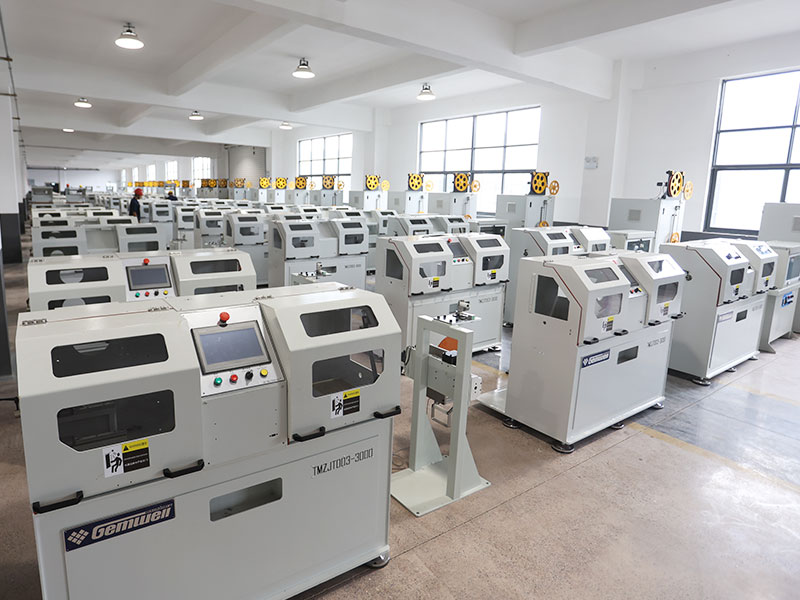

En moden fabrik, du kan regne med
