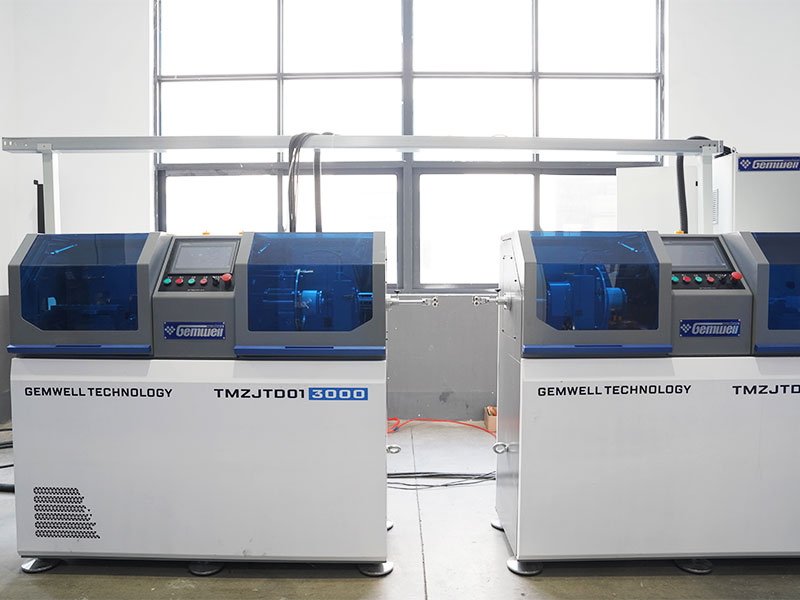

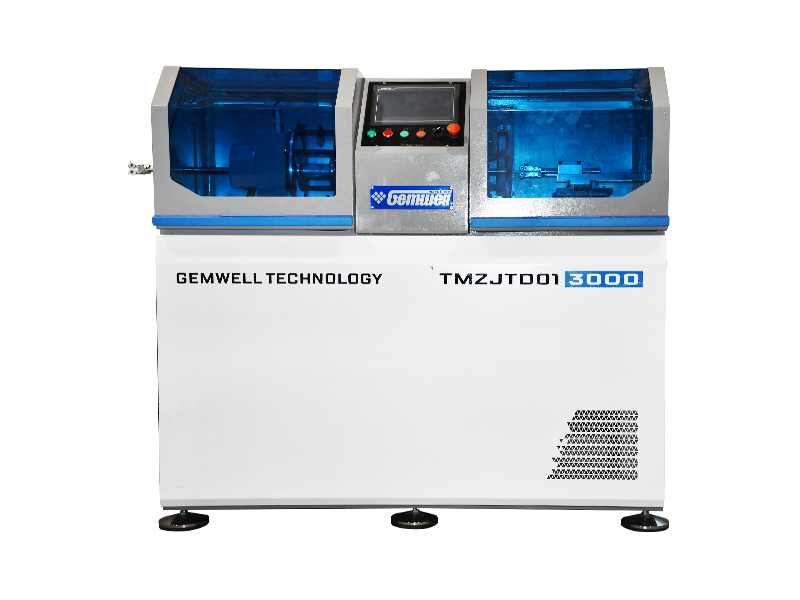

Servo Spit Active Type Wire Tape Machine

Servo Spit Active Type tapemaskine til ultrafin tråd

Ultrafine ledninger bruges inden for forskellige områder, såsom mobiltelefoner, bærbare computere, iPads, medicinske, militære, rumfarts-, mikro-koaksiale linjer og etc.. Ledninger med en specifikation på AWG36 eller derover har karakteristika af lille lederdiameter, lav trækstyrke og smal indpakningsmaterialebredde. Når der udføres indpakning og indpakning af tapematerialet på den ydre overflade af ledermaterialet, kræver indpakningsprocessen ekstremt lav indpakningsspænding. Stabiliteten af taping pitch, tape spænding, core wire spænding er stærkt bidraget til kvalifikationen af kabel impedans, dæmpning, returtab og nogle andre test indekser. Indpakningsmaskiner med fremragende ydeevne kan ikke kun producere ultrafin tråd af høj kvalitet, men også opnå højere produktionsudbytter og dermed bestemme markedspositioneringsniveauet og markedskonkurrenceevnen for trådproducenter. I løbet af de sidste 20 år har GEMWELL været dedikeret til forskning og innovation af indpakningsmaskiner. Gennem løbende forbedringer og opgraderinger er GEMWELL Servo Spit Active Type Taping Machine for Ultra-Fine Wire dukket op som et bedre valg til at erstatte traditionelle indpakningsmaskiner modeller og processer. Følgende konfiguration er til en standardopsætning af to tapehoveder. Brugere kan øge eller reducere antallet af indpakningshoveder i henhold til forskellige kabelfremstillingsprocesser. Specifikationerne og typerne af take-up, pay-off og capstan kan også tilpasses og modificeres i henhold til forskellige tråddiameterspecifikationer.

Forespørgsel +

FORRIGE:Intet tidligere produkt
NÆSTE:Servo Spit Active Type Tape-maskine til Parallel Par Signal Wire

Produkt Detaljer

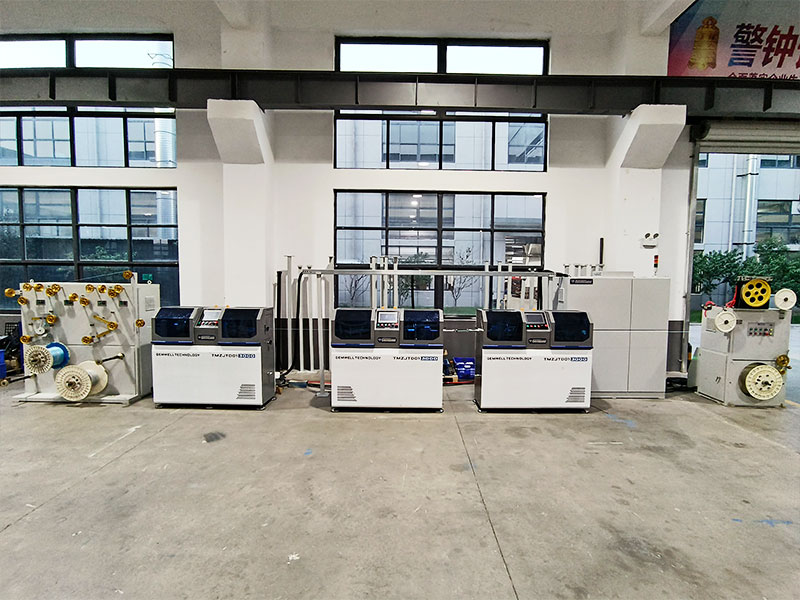

KOMPONENTER

● Ø300 power pay-off stand 1 enhed
● Spændingsstativ 1 enhed

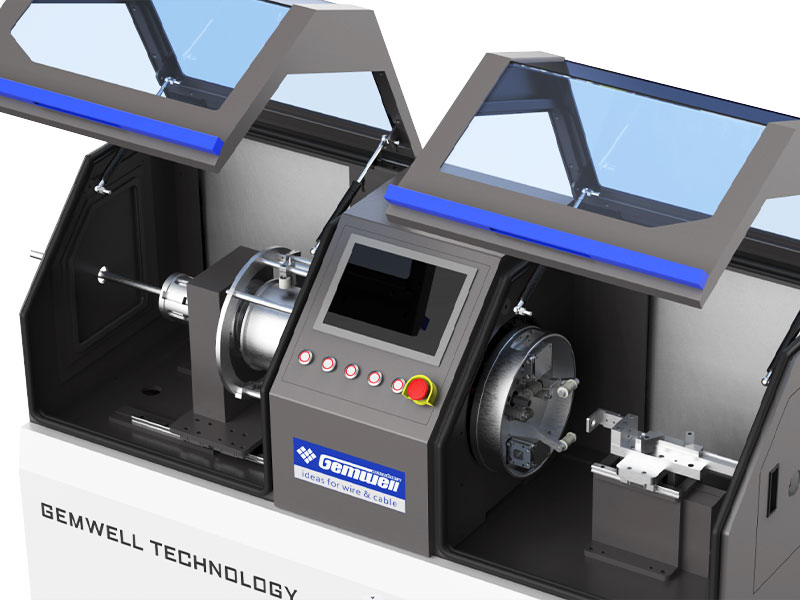

● Spittype aktiv indpakningsmaskine tapehoved 1 1 enhed
● Diameter måler
● Spittype aktiv indpakningsmaskine tapehoved 2 1 enhed
● Diameter måler
● Ø300 hjultype remkapstan 1 stk
● Gnist tester
● Ø300 akseltype optagemaskine 1 stk
● Styresystem 1 enhed

TEKNISKE SPECIFIKATIONER

Strukturtype	Dobbelthjuls trykrullekapstan spit type konstant spænding indpakningsmaskine/aktiv indpakningsmaskine (Patent nr. CN114649118A)
Egnet ledningstype	Anvendes hovedsageligt til fin koaksial linje, fin signallinje, kan også bruges til fine højhastighedstransmissionslinjer, kontrollinjer, specielle kabler og andre runde wire-indpaknings- og indpakningsbånd.
Anvendelige materialer	AL, MYLAR, KOBBERFOLIE, PTFE osv.
Gældende tråddiameter	Optimalt område: Ø0,2-1,5 mm
Produktspecifikation	Optimalt område: Ø0,3-2,0 mm
Maksimal hastighed	MAX2500RPM (ingen belastning), faktisk opstartshastighed indstilles i henhold til ledningskravene
Trådhastighedsområde	0,5-10m/min, hastighedsområdet er forskelligt afhængigt af forskellige ledningstyper.
Udvendig diameter på tapespole	Optimal rækkevidde:Ø100*100
Tape bredde	1,5-10 mm
Tape rulle indvendig diameter	30 mm
Indpakningsbane	0,5-10mm, programindstilling
Spændingsområde	5N-50N/500g-5000g
Hovedmotoreffekt	3KW servo motion controller
Tapende kraft	0,2KW servomotor
Indpakningstapespænding	1,8KW servomotor
Optag kraft	400-hjuls tapende traktor, 0,4KW servo gearmotor
Pay-off magt	0,4KW gearmotor
Optag kraft	0,4KW servomotor
Winding forskydningskraft	0,4KW servo motion controller
Tapelængde	1 spole 3 spole, uden at klippe wiren ved spoleskift
Tape inspektion	Automatisk nedlukning, når båndet er ved at være opbrugt og knækket.
Tape indpakningsform	Den indvendige tapeform er fastgjort på den centrale ledning, den ydre form af trådstyrehjulet er fastgjort på tapeopbevaringsrøret. Begge forme kan forlænges og flyttes.
Tape indpakning nøjagtighed	Pitch-tolerance: ± 1 %, spændingstolerance: ± 1 %.
Overlapningshastighed	0-80 %, programindstilling
Formelstyring	Digital produktion, spænding, ydre diameter, pitch, S/Z, rækkeafstand, lufttryk og andre data kan gemmes i PLC'en.
Indstilling af spænding	Spændingselementer af indpakning/pay-off/take-up/wrapping er servomotorer, SOP proces er lagret i PLC.
Sikkerhedsbeskyttelse	Overhold CE-standarden, med temperatur/vibration/støj/tryk automatisk detektion og forudsigelse.

PRODUKTFUNKTIONER

● Høj produktivitet: Den roterende krop er statisk afbalanceret og dynamisk afbalanceret til test og korrektion. Når den kører, har maskinen små vibrationer og lav stemme. Spindlen genererer ikke varme under langvarig kontinuerlig højhastighedsdrift. Det har høj produktionseffektivitet og omkostningseffektivitet.

● Stabil spænding: En dobbelthjulet kapstanrulle bruges til at trække strimlen ud af rullen med en ensartet hastighed for at eliminere spændingsændringerne forårsaget af ændringer i tapebakkens ydre diameter. Omviklingsspændingen opnås ved at kontrollere den ydre diameter af det færdige kabel, det vil sige, jo større spændingen er, jo mindre er den ydre diameter; jo mindre spændingen er, jo større er den ydre diameter. Efter den dobbelthjulede kapstanrulle passerer tape kun gennem to forgyldningsruller, som er meget tæt på rotationens midterakse, der skal vikles direkte på wire. Derfor kan forskellige påvirkningsfaktorer som centrifugalkraft og vindmodstand elimineres, hvilket resulterer i stabil spænding.

● Nøjagtig tonehøjde: Ved at tage hovedkapstaneren som bevægelsesbenchmark, anvender hovedkapstaneren og hver roterende ramme en servobevægelsescontroller til præcis sammenlåsende bevægelseskontrol, så en nøjagtig omviklingsstigning kan opnås ved enhver hastighed.

● Arbejdsbesparelse: En klemanordning er installeret ved trådindløbsenden af hvert indpakningshoved. Klemkraften kan justeres uden at beskadige wiren; ledningen kan trækkes tilbage i modsat retning; Administration af konfigurationstilstand, et-klik hentning af SOP-formel, et-klik opstartsforberedelse og et-klik start; Stop og luk ned, når båndet er knækket/færdigt/målt, intelligent styring, sparer mandskab.

● Lav fejlrate: ingen opsamlerring, ingen kulbørste, bortset fra regelmæssig udskiftning af sliddele - tapestyrerullen, lav fejlrate.

● Nem vedligeholdelse: Brug af Profinet-busstyring, hurtig signaloverførsel, lav interferens, fjernfejldetektionskabel. Fejlfinding og vedligeholdelse er tilgængelig, uanset maskinen er i ethvert land i verden, så længe der er et kommunikationsnetværk, så kan hurtig fjernvedligeholdelse ydes.
