Tre Servoer Active Type Wire Tape Machine

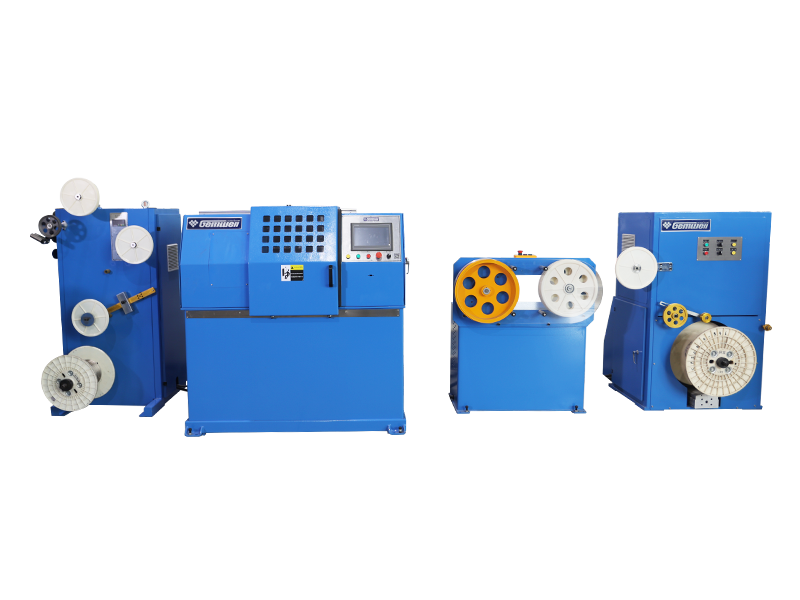

Tre Servoer Active Type tapemaskine til New-Energy Datakabel

I de senere år er nye energikøretøjer blevet udviklet stærkt, velrenommerede for en betydelig stigning i andelen af ​​elektroniske enheder inde i biler. Denne tendens har gjort det muligt at tilføje flere funktioner, såsom motorstyring, ABS-systemer, sikkerhedsairbags, AI-intelligens og multimedieelektronik, og derved forbedre sikkerheden, komforten, intelligensen, energieffektiviteten, pålideligheden og bekvemmeligheden af ​​biler, samtidig med at emissionerne reduceres. Som reaktion på denne tendens stilles der stigende krav til bussystemet for at sikre pålidelig kommunikationsdataoverførsel mellem en bred vifte af styreenheder. Især er sikkerheden af ​​systemer, der styres via bussystemer som Controller Area Network (CAN) eller FlexRay, afgørende og skal opfylde høje elektromagnetiske kompatibilitetsspecifikationer. Som kernebærer af signaler kræver dataforbindelsesledninger til biler den højere ydeevne: hurtigere dataoverførselshastigheder, deterministisk latenstid og fejltolerance. Bildataledninger vedtager en parsnoet tapestruktur, der muliggør hurtig dataoverførselshastighed (CAN-bus: 1 Mbit/s; FlexRay-bus: 10 Mbit/s) med deterministisk latenstid og høj pålidelighed. På grund af tykkelsen og hårdheden af ​​afskærmningsmaterialet til bildataledninger er det udfordrende at udføre indpakningsprocessen, hvilket nødvendiggør brugen af ​​en indpakningsmaskine med stabil og ønskelig ydeevne. Med over 20 års selvetableret fremstillingserfaring har GEMWELL fokuseret på udvikling og innovation af indpakningsmaskiner. Gennem løbende forbedringer og opgraderinger er GEMWELL Three Servos Active Type Taping Machine for New-Energy Cata Cable blevet et bedre valg for mange velrenommerede virksomheder i den nye energidatatrådsindustri. Følgende konfiguration er til en standardopsætning med et tapehoved, brugere kan øge antallet af indpakningshoveder baseret på forskellige processer. Specifikationerne og typerne af take-up, pay-off og capstan kan også tilpasses i henhold til forskellige tråddiameterkrav.

Forespørgsel +
PREV：Tre servoer Active Type tapemaskine til ultrafin tråd
NÆSTE：Tre servoer Active Type tapemaskine til fasestabilt kabel
Product Details

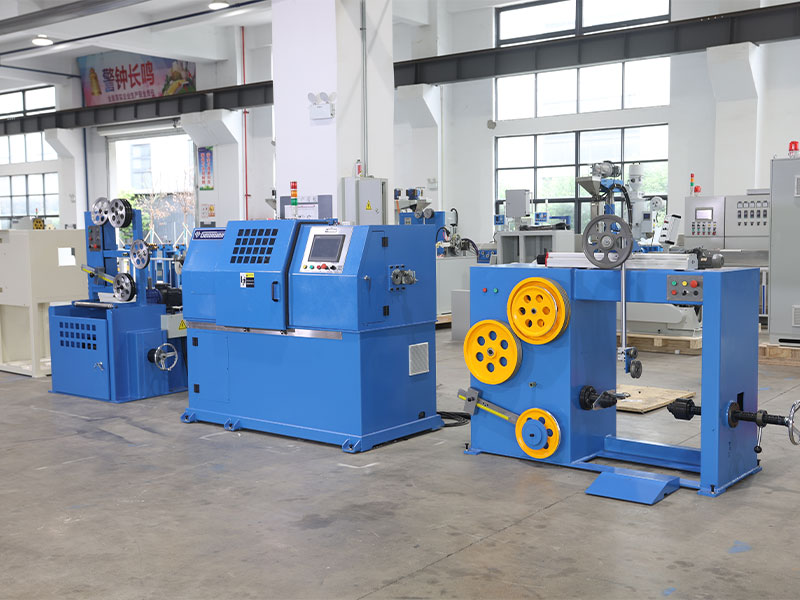

KOMPONENTER

● Ø630 power pay-off stander 1 stk
● Spændingsstativ 1 enhed
● Tre-servo power indpakningsmaskine tapehoved 1 enhed
● Ø400 dobbelthjul kapstan 1 stk
● Ø630 optagemaskine 1 stk
● Styresystem 1 enhed


TEKNISKE SPECIFIKATIONER

Struktur type Tre servo motion controller aktiv type konstant spænding indpakningsmaskine/power wrapper maskine (Patent nr. 202122403949.4A)
Egnet ledningstype Anvendes hovedsageligt i nye energikøretøjsledningsdatalinjer, også til kontrollinjer, specielle kabler og andre runde ledninger og indpakningstape.
Anvendelige materialer AL, MYLAR, KOBBERFOLIE, PTFE, PI osv.
Gældende tråddiameter Optimalt område: Ø0,8-4mm
Produktspecifikation Optimalt område: Ø1,0-5 mm
Maksimal hastighed MAX2000RPM (ingen belastning), faktisk opstartshastighed indstilles i henhold til ledningskravene
Trådhastighedsområde 1-15m/min, hastighedsområdet er forskelligt alt efter ledningstypen.
Udvendig diameter på tapespole En omviklet drejebar bruges til både plade og aksial type, O.D. Ø300*Højde 120
Tape bredde 3-30 mm
Tape rulle indvendig diameter 50,8/76 universel
Indpakningsbane 1-30mm, programindstilling
Spændingsområde 0,5N-30N/500g-10000g
Hovedmotoreffekt 3KW servo motion motor
Tapende kraft 1,8KW servomotor
Indpakningstapespænding 1,8KW servomotor
Optag kraft 0,4KW servo gearmotor
Pay-off magt 0,75KW gearmotor
Optag kraft 1,3KW servomotor momentindstilling, spændingsløs danser
Winding forskydningskraft 0,4KW servo motion controller
Tapelængde 400 mm, uden at klippe tråden ved skift af rulle
Tape inspektion Automatisk nedlukning, når båndet er ved at være opbrugt og knækket.
Tape indpakningsform Den indvendige tapeform er fastgjort på den centrale ledning, den ydre form af trådstyrehjulet er fastgjort på tapeopbevaringsrøret. Begge forme kan forlænges og flyttes.
Tape indpakning nøjagtighed Pitch-tolerance: ± 1 %, spændingstolerance: ± 1 %.
Overlapningshastighed 0-80 %, programindstilling
Formelstyring Digital produktion, spænding, ydre diameter, pitch, S/Z, rækkeafstand, lufttryk og andre data kan gemmes i PLC'en.
Indstilling af spænding Spændingselementer af indpakningstape/pay-off/take-up/wrapping er servomotorer, SOP proces lagres i PLC.
Sikkerhedsbeskyttelse Overhold CE-standarder, med temperatur/vibration/støj/tryk automatisk detektion og forudsigelse.




PRODUKTFUNKTIONER

● Høj produktivitet: Den roterende krop er statisk afbalanceret og dynamisk afbalanceret til test og korrektion. Når den kører, har maskinen en lille vibration og en lav stemme. Spindlen genererer ikke varme under langvarig kontinuerlig højhastighedsdrift. Det har høj produktionseffektivitet og omkostningseffektivitet.

● Stabil spænding: Tre servomotorer giver henholdsvis kraft til præcist at kontrollere bevægelsen af ​​den roterende ramme, tapematerialebakke og spændingsdanser.

Forskellige påvirkningsfaktorer såsom ændringer i matrial spole eller pude diameter og vindmodstand er elimineret, hvilket resulterer i stabil spænding.

● Nøjagtig tonehøjde: Ved at tage hovedkapstaneren som bevægelsesbenchmark,  hovedkapstaneren og hver roterende ramme anvender en servobevægelsescontroller til præcis sammenlåsende bevægelseskontrol, så en nøjagtig indpakningsstigning kan opnås ved enhver hastighed.

● Arbejdsbesparelse: En klemanordning er installeret ved trådindløbsenden af ​​hvert indpakningshoved. Klemkraften kan justeres uden at beskadige wiren; ledningen kan trækkes tilbage i modsat retning; Administration af konfigurationstilstand, et-klik hentning af SOP-formel, et-klik opstartsforberedelse og et-klik start; Stop og luk ned, når båndet er knækket/færdigt/målt, intelligent styring, sparer mandskab.

● Lav fejlrate: ingen opsamlerring, ingen kulbørste, bortset fra regelmæssig udskiftning af sliddele - tapestyrerullen, lav fejlrate.

● Nem vedligeholdelse: Brug af Profinet-busstyring, hurtig signaloverførsel, lav interferens, fjernfejldetektionskabel. Fejlfinding og vedligeholdelse er tilgængelig, uanset maskinen er i ethvert land i verden, så længe der er et kommunikationsnetværk, så kan hurtig fjernvedligeholdelse ydes.
