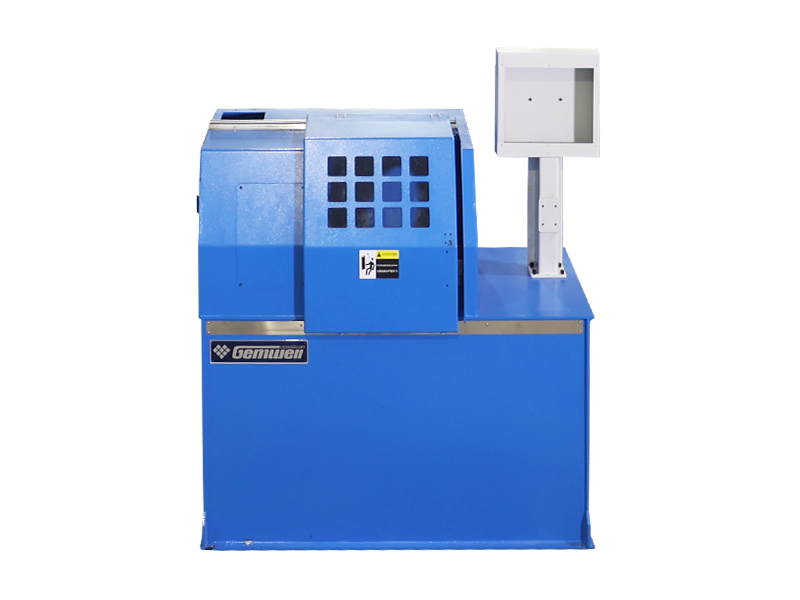

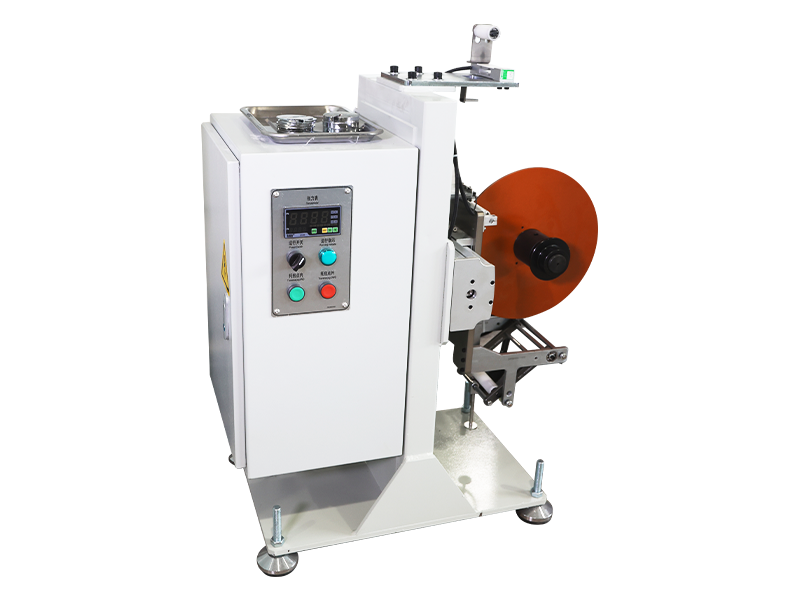

Tre Servoer Active Type Wire Tape Machine

Tre servoer Active Type tapemaskine til parallel par signaltråd

Center Rotary Wrapping er en nøgleprocedure i ledningsproduktionsprocessen for Ethernet-portkonnektors dataoverførselsledninger. Indpakningsmaterialet er viklet omkring to isolerede kerneledninger og en jordledning i en parallel struktur på en højhastigheds-kørende tapemaskine. Stabiliteten af indpakningsprocessen påvirker testkvalifikationerne for impedans, dæmpning, ekko-returtab, krydstale og andre indikatorer for den færdige samleskinneledning. Indpakningsmaskiner med fremragende ydeevne kan ikke kun producere højhastighedstransmissionsledninger med højere frekvensniveauer, men også opnå højere produktionsudbytte og dermed bestemme markedspositioneringsniveauet og markedskonkurrenceevnen for ledningsproducenter. GEMWELL har fokuseret på teknisk forskning, udvikling og innovation af indpakningsmaskiner, siden det blev etableret for 20 år siden. Efter løbende forbedringer og opgraderinger er GEMWELL Three Servos Active Type Taping Machine for Parallel Pair Signal Wire nu blevet det ideelle valg for mange velrenommerede virksomheder inden for fremstilling af højhastigheds signaltransmissionsledninger. Maskinspecifikationer kan tilpasses. Den følgende konfiguration er en konventionel konfiguration af tre indpakningshoveder. Brugere kan øge antallet af indpakningshoveder i henhold til forskellige kabelfremstillingsspecifikationer. Afhængigt af de forskellige tråddiametre kan specifikationerne og typerne af take-up, pay-off og capstan maskiner også tilpasses og ændres.

Forespørgsel +

FORRIGE:Tre servoer Active Type tapemaskine til fasestabilt kabel
NÆSTE:Intet næste produkt

Produkt Detaljer

KOMPONENTER

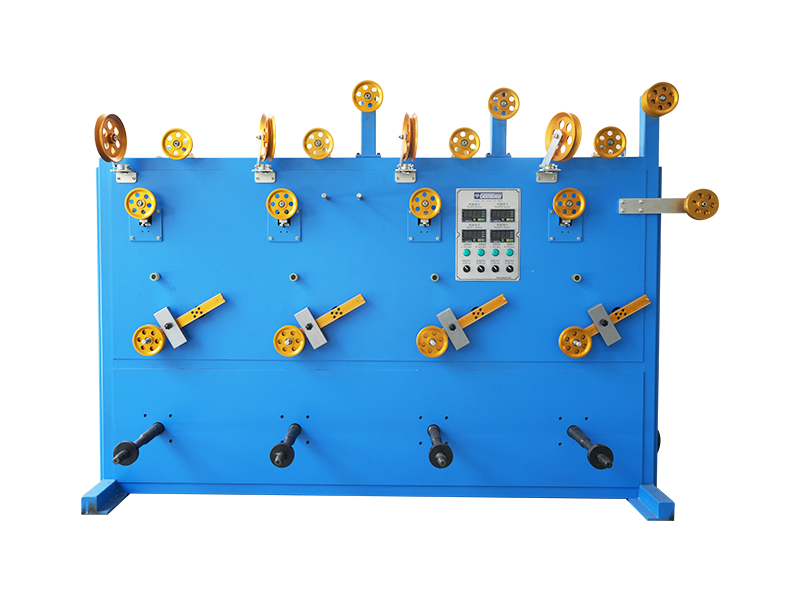

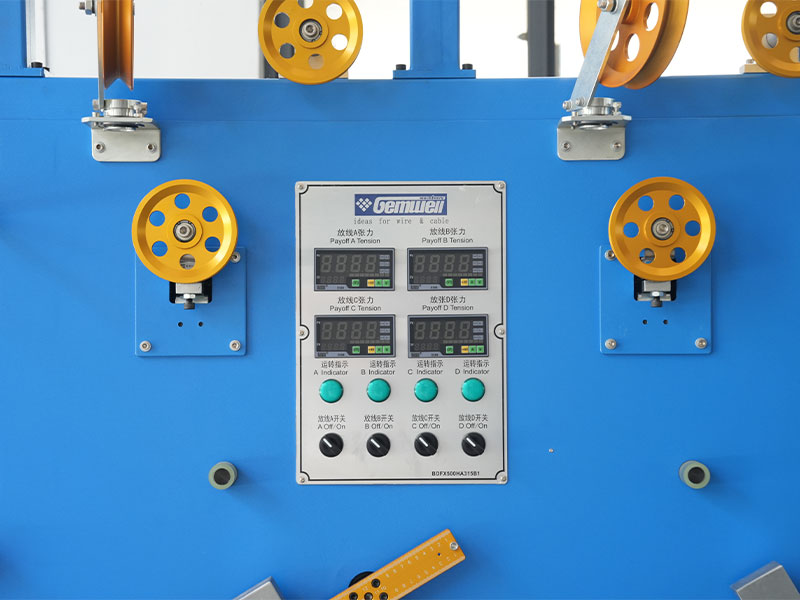

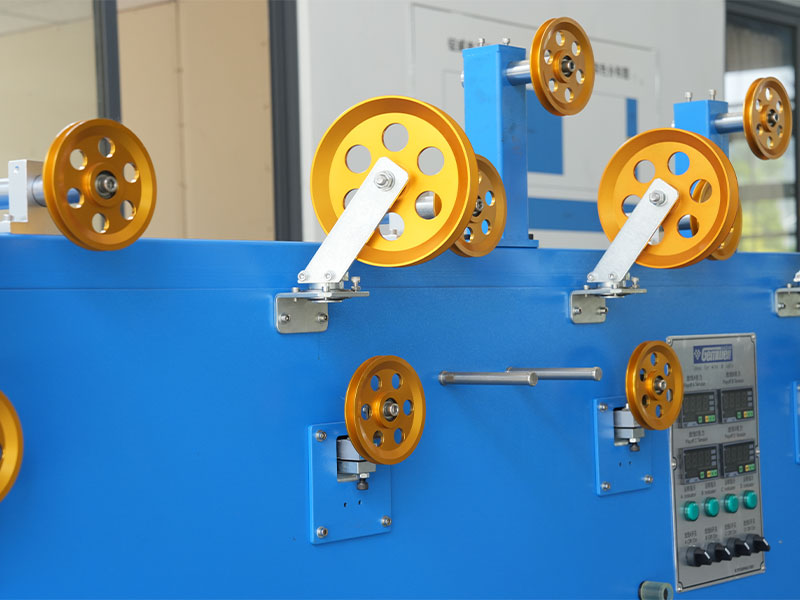

● Ø500 power core wire pay-off stand 2 enhed

● Ø300 power kobbertråds udbetalingsstativ 2 enheder

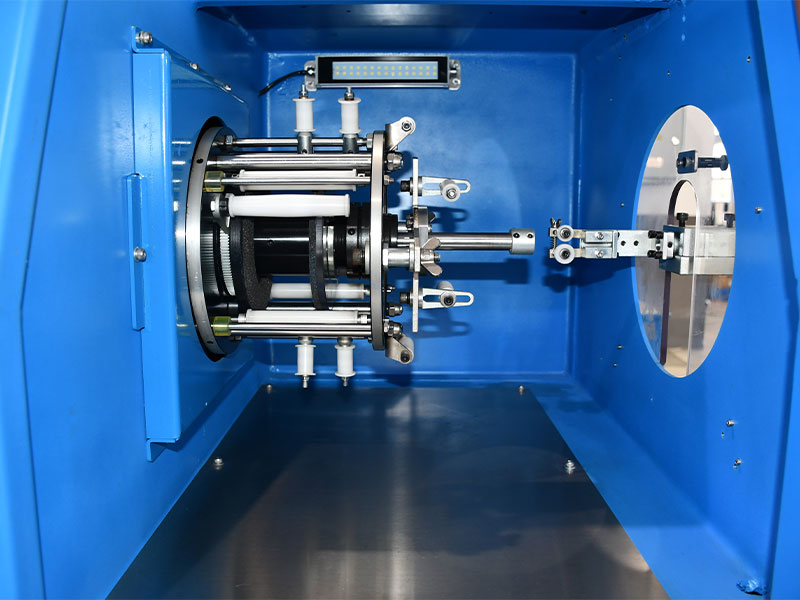

● Tre-servo power indpakningsmaskine tapehoved 1 1 enhed

● Power trailing indpakningsmaskine 1 stk

● Tre-servo power indpakningsmaskine tapehoved 2 1 enhed

● Tre-servo power indpakningsmaskine tapehoved 3 1 enhed

● Teleskopovn 1 enhed

● Pneumatisk tvungen kølerør 1 enhed

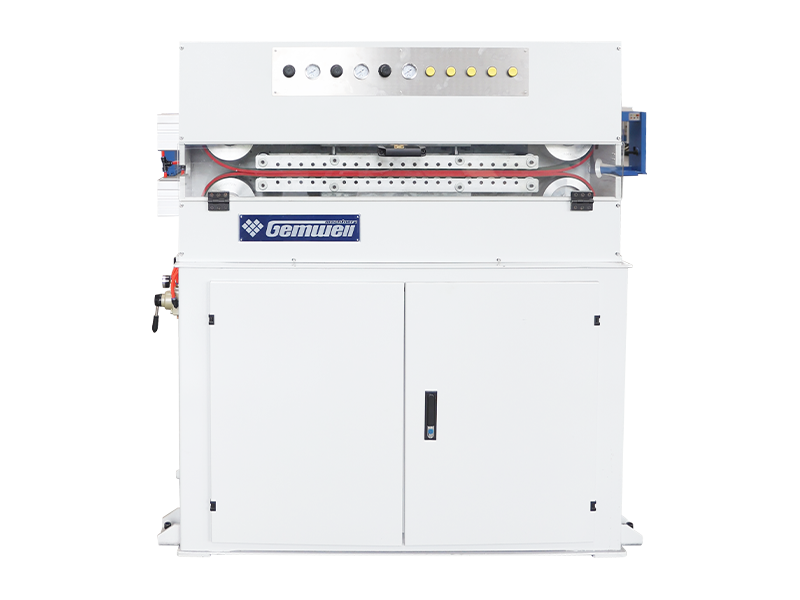

● Ø400 hjultype remkapstan 1 stk

● Ø500 drevet akselrækkeoptag 1 stk

● Diametermål 1 enhed

● Inkjet printer 1 enhed

● Styresystem 1 enhed

TEKNISKE SPECIFIKATIONER

Strukturtype	Tre servo motion controller aktiv type konstant spænding indpakningsmaskine/power wrapper maskine (Patent nr. 202122403949.4A)
Egnet ledningstype	Anvendes hovedsageligt til MINI-SAS, QSFP højhastigheds parallelle par signaltransmissionslinjer, også til datalinjer, kontrollinjer, specielle kabler og anden ledningsindpakning.
Anvendelige materialer	AL, MYLAR, KOBBERFOLIE, PTFE osv.
Gældende tråddiameter	Optimalt område: Ø0,4-1,5 mm
Produktspecifikation	Optimalt område: Ø0,51,0-1,63,2mm
Maksimal hastighed	MAX2500RPM (ingen belastning), den faktiske opstartshastighed indstilles i henhold til ledningskravene
Trådhastighedsområde	1-25m/min, hastighedsområdet er forskelligt alt efter ledningstypen.
Udvendig diameter på tapespole	Optimal rækkevidde: O.D. Ø180*Højde 100
Tape bredde	1,5-15 mm
Tape rulle indvendig diameter	30/50,8/76 universel
Indpakningsbane	3-30mm, programindstilling
Spændingsområde	1N-30N/100g-3000g
Hovedmotoreffekt	3KW servo motion motor
Tapende kraft	1,8KW servomotor
Indpakningstapespænding	1,3KW servomotor
Optag kraft	0,4KW servo gearmotor
Pay-off magt	0,4KW gearmotor
Optag kraft	0,8KW servomotor momentindstilling, spændingsløs danser
Winding forskydningskraft	0,4KW servo motion controller
Tapelængde	1 spole 3 spole, uden at klippe tråden ved udskiftning af spole
Tape inspektion	Automatisk nedlukning, når båndet er ved at være opbrugt og knækket.
Tape indpakningsform	Den indvendige tapeform er fastgjort på den centrale ledning, den ydre form af trådstyrehjulet er fastgjort på tapeopbevaringsrøret. Begge forme kan forlænges og flyttes.
Tape indpakning nøjagtighed	Pitch-tolerance: ± 1 %, spændingstolerance: ± 1 %.
Overlapningshastighed	0-80 %, programindstilling
Formelstyring	Digital produktion, spænding, ydre diameter, pitch, S/Z, rækkeafstand, lufttryk og andre data kan gemmes i PLC'en.
Indstilling af spænding	Spændingselementer af indpakningstape/pay-off/take-up/wrapping er servomotorer, SOP proces lagres i PLC.
Sikkerhedsbeskyttelse	Overhold CE-standarder, med temperatur/vibration/støj/tryk automatisk detektion og forudsigelse.

PRODUKTFUNKTIONER

● Høj produktivitet: Den roterende krop er statisk afbalanceret og dynamisk afbalanceret til test og korrektion. Når den kører, har maskinen en lille vibration og en lav stemme. Spindlen genererer ikke varme under langvarig kontinuerlig højhastighedsdrift. Det har høj produktionseffektivitet og omkostningseffektivitet.

● Stabil spænding: Tre servomotorer giver henholdsvis kraft til præcist at kontrollere bevægelsen af den roterende ramme, tapematerialebakke og spændingsdanser.

Forskellige påvirkningsfaktorer såsom ændringer i materialespole eller pudediameter og vindmodstand er elimineret, hvilket resulterer i stabil spænding.

● Nøjagtig tonehøjde: Ved at tage hovedkapstaneren som bevægelsesbenchmark, hovedkapstaneren og hver roterende ramme anvender en servobevægelsescontroller til præcis sammenlåsende bevægelseskontrol, så en nøjagtig indpakningsstigning kan opnås ved enhver hastighed.

● Arbejdsbesparelse: En klemanordning er installeret ved trådindløbsenden af hvert indpakningshoved. Klemkraften kan justeres uden at beskadige wiren; ledningen kan trækkes tilbage i modsat retning; Administration af konfigurationstilstand, et-klik hentning af SOP-formel, et-klik opstartsforberedelse og et-klik start; Stop og luk ned, når båndet er knækket/færdigt/målt, intelligent styring, sparer mandskab.

● Lav fejlrate: ingen opsamlerring, ingen kulbørste, bortset fra regelmæssig udskiftning af sliddele på tapestyrerullen, lav fejlrate.

● Nem vedligeholdelse: Brug af Profinet-busstyring, hurtig signaloverførsel, lav interferens, fjernfejldetektionskabel. Fejlfinding og vedligeholdelse er tilgængelig, uanset om maskinen er i et hvilket som helst land i verden, så længe der er et kommunikationsnetværk, så kan hurtig fjernvedligeholdelse leveres.

0

Etableringsår
0

Bygningsareal (m²)
0

Antal medarbejdere
0+

Intellektuel ejendom

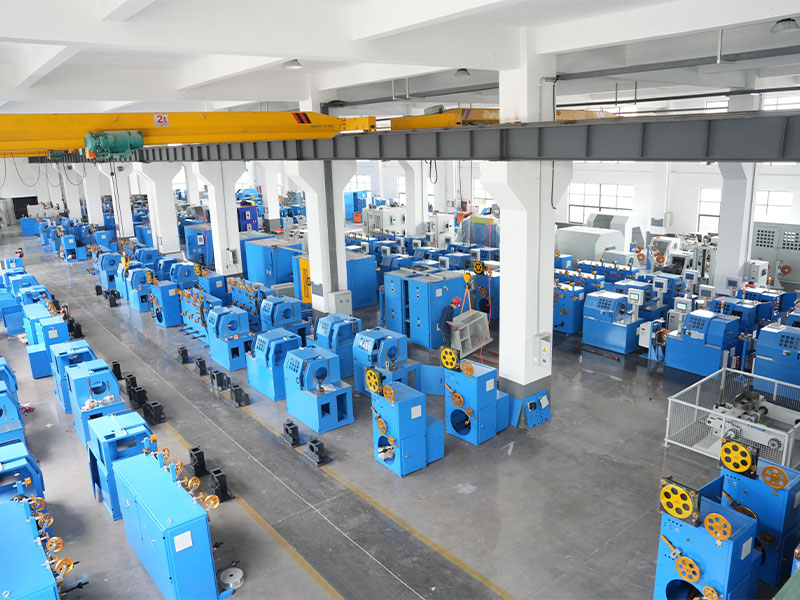

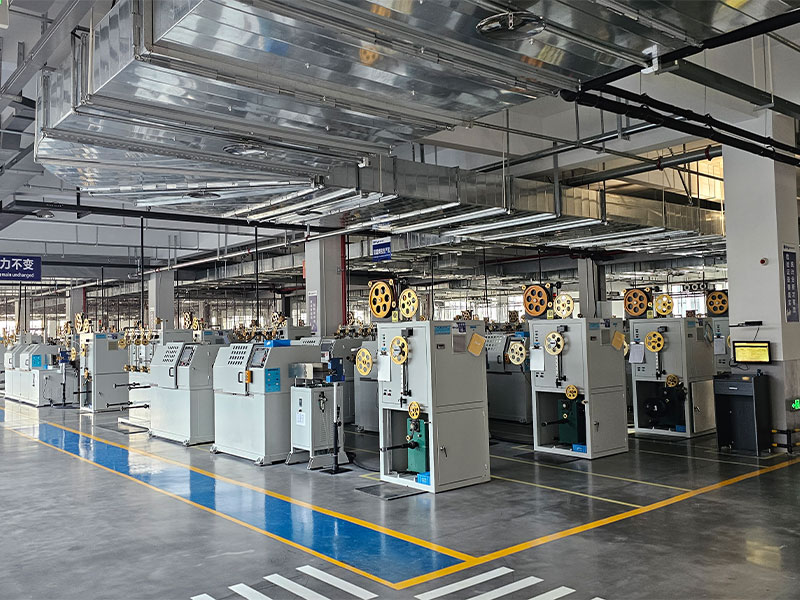

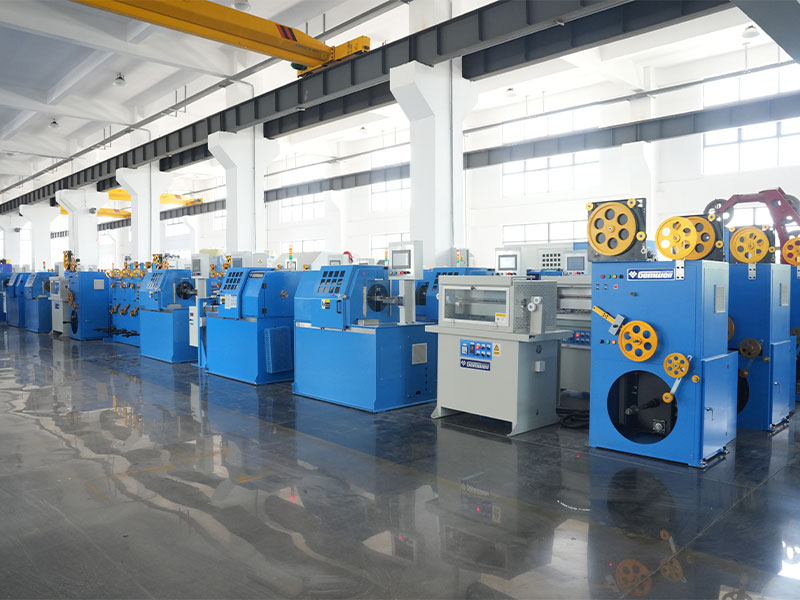

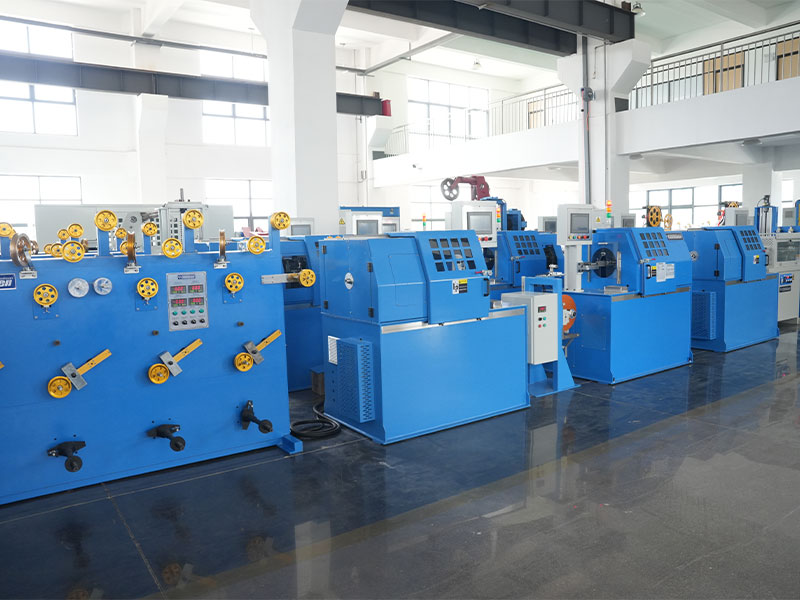

En moden fabrik, du kan regne med
