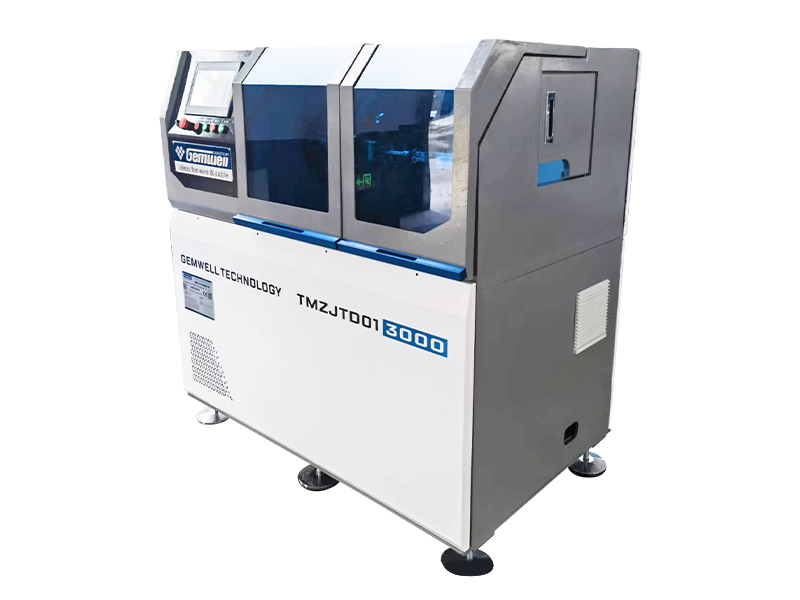

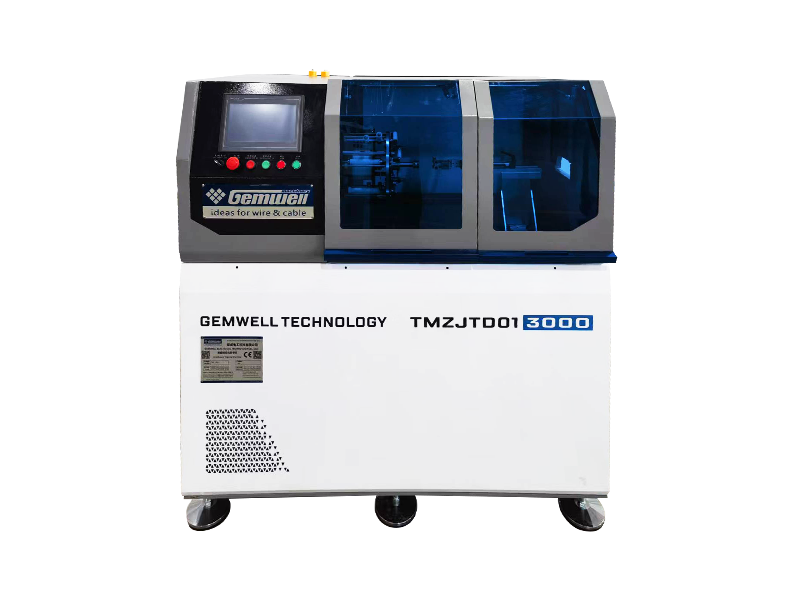

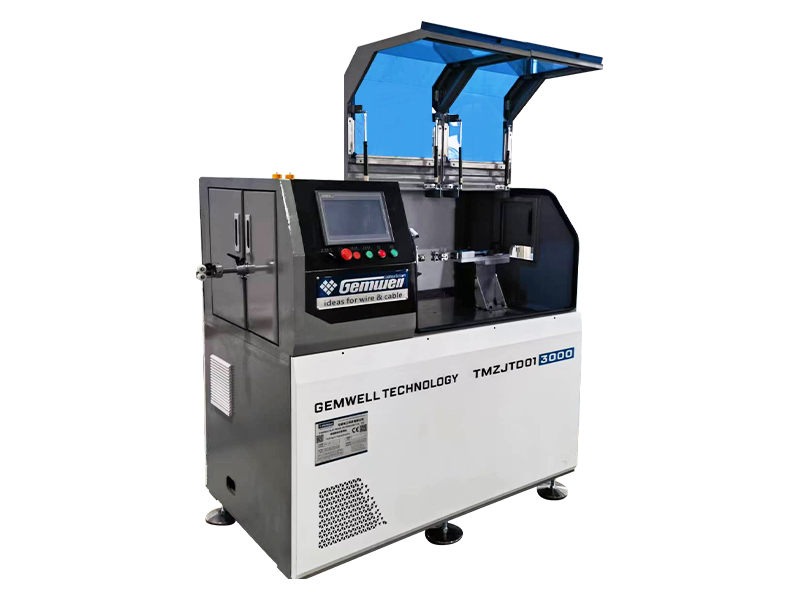

Tre Servoer Active Type Wire Tape Machine

Tre servoer Active Type tapemaskine til ultrafin tråd

Ultrafine ledninger bruges inden for forskellige områder, såsom mobiltelefoner, bærbare computere, iPads, medicinske, militære, rumfarts-, mikro-koaksiale linjer og etc.. Ledninger med en specifikation på AWG36 eller derover har karakteristika af lille lederdiameter, lav trækstyrke og smal indpakningsmaterialebredde. Når der udføres indpakning og indpakning af tapematerialet på den ydre overflade af ledermaterialet, kræver indpakningsprocessen ekstremt lav indpakningsspænding. Stabiliteten af taping pitch, tape spænding, core wire spænding er stærkt bidraget til kvalifikationen af kabel impedans, dæmpning, returtab og nogle andre test indekser. Indpakningsmaskiner med ønskværdig ydeevne kan ikke kun producere ultrafin tråd af høj kvalitet, men også opnå højere produktionsudbytte, hvilket bestemmer markedspositioneringsniveauet og markedskonkurrenceevnen for trådproducenter. I løbet af de sidste 20 år har GEMWELL været dedikeret til forskning og innovation af indpakningsmaskiner. Gennem løbende forbedringer og opgraderinger er GEMWELL Three Servos Active Type Taping Machine for Ultra-Fine Wire dukket op som et bedre valg til at erstatte traditionelle indpakningsmaskiner modeller og processer. Følgende konfiguration er til en standardopsætning af to tapehoveder. Brugere kan øge eller reducere antallet af indpakningshoveder i henhold til forskellige kabelfremstillingsprocesser. Specifikationerne og typerne af take-up, pay-off og capstan kan også tilpasses og modificeres i henhold til forskellige tråddiameterspecifikationer.

Forespørgsel +

PREV：Intet tidligere produkt
NÆSTE：Tre Servoer Active Type tapemaskine til New-Energy Datakabel

Product Details

KOMPONENTER

● Ø300 power pay-off stand 1 enhed
● Spændingsstativ 1 enhed

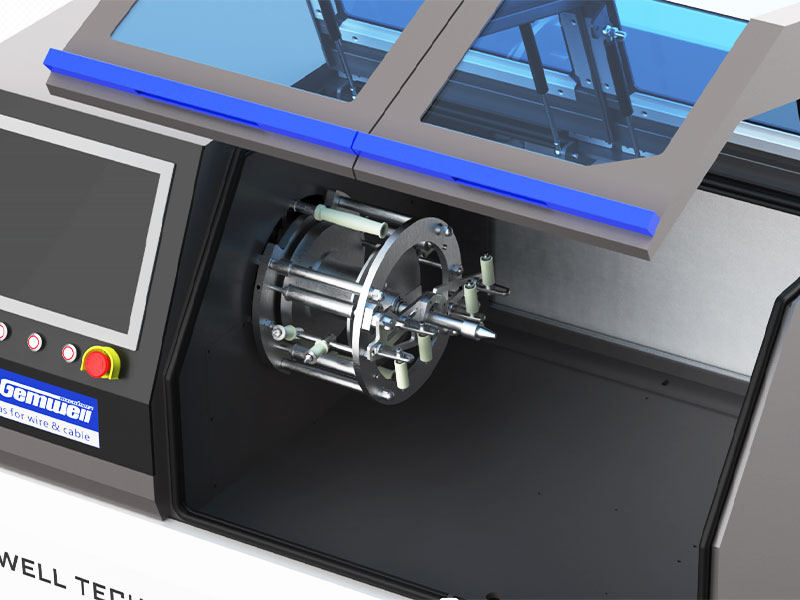

● Tre-servo power indpakningsmaskine tapehoved 1 1 enhed
● Tre-servo power indpakningsmaskine tapehoved 2 1 enhed
● Ø300 hjultype remkapstan 1 stk
● Spark Tester 1 enhed
● Ø300 akseltype optagemaskine 1 stk
● Styresystem 1 enhed

TEKNISKE SPECIFIKATIONER

Strukturtype	Tre servo motion controller aktiv type konstant spænding indpakningsmaskine/power wrapper maskine (Patent nr. 202122403949.4A)
Egnet ledningstype	Velegnet til højhastighedstransmissionslinjer, koaksiale linjer, kontrolledninger, specielle kabler og andre runde ledningsviklinger og indpakningstape.
Anvendelige materialer	AL, MYLAR, KOBBERFOLIE, PTFE osv.
Gældende tråddiameter	Optimalt område: Ø0,2-1,5 mm
Produktspecifikation	Optimalt område: Ø0,3-2,0 mm
Maksimal hastighed	MAX2500RPM (ingen belastning), faktisk opstartshastighed indstilles i henhold til ledningskravene
Trådhastighedsområde	0,5-10m/min, hastighedsområdet er forskelligt afhængigt af ledningstypen.
Udvendig diameter på tapespole	Optimal rækkevidde:Ø100*100
Tape bredde	1,5-15 mm
Tape rulle indvendig diameter	25.4
Indpakningsbane	0,5-10mm, programindstilling
Spændingsområde	0,5N-30N/50g-3000g
Hovedmotoreffekt	1,8KW servo motion motor
Tapende kraft	1,3KW servomotor
Indpakningstapespænding	0,4KW servomotor
Optag kraft	400 hjul rem type kapstan, 0,4KW servo gearmotor
Pay-off magt	0,4KW gearmotor
Optag kraft	0,8KW servomotor
Winding forskydningskraft	0,4KW servo motion controller
Tapelængde	300 mm, uden at klippe wiren ved skift af tromle
Tape inspektion	Automatisk nedlukning, når båndet er ved at være opbrugt og knækket.
Tape indpakningsform	Den indvendige tapeform er fastgjort på den centrale ledning, den ydre form af trådstyrehjulet er fastgjort på tapeopbevaringsrøret. Begge forme kan forlænges og flyttes.
Tape indpakning nøjagtighed	Pitch-tolerance: ± 1 %, spændingstolerance: ± 1 %.
Overlapningshastighed	0-80 %, programindstilling
Formelstyring	Digital produktion, spænding, ydre diameter, pitch, S/Z, rækkeafstand, lufttryk og andre data kan gemmes i PLC'en.
Indstilling af spænding	Spændingselementer af indpakningstape/pay-off/take-up/wrapping er servomotorer, SOP proces lagres i PLC.
Sikkerhedsbeskyttelse	Overhold CE-standarden, med temperatur/vibration/støj/tryk automatisk detektion og forudsigelse.

PRODUKTFUNKTIONER

● Høj produktivitet: Den roterende krop er statisk afbalanceret og dynamisk afbalanceret til test og korrektion. Når den kører, har maskinen en lille vibration og en lav stemme. Spindlen genererer ikke varme under langvarig kontinuerlig højhastighedsdrift. Det har høj produktionseffektivitet og omkostningseffektivitet.

● Stabil spænding: Tre servomotorer giver henholdsvis kraft til præcist at kontrollere bevægelsen af den roterende ramme, tapematerialebakke og spændingsdanser.

Forskellige påvirkningsfaktorer såsom ændringer i matrial spole eller pude diameter og vindmodstand er elimineret, hvilket resulterer i stabil spænding.

● Nøjagtig tonehøjde: Ved at tage hovedkapstaneren som bevægelsesbenchmark, hovedkapstaneren og hver roterende ramme anvender en servobevægelsescontroller til præcis sammenlåsende bevægelseskontrol, så en nøjagtig indpakningsstigning kan opnås ved enhver hastighed.

● Arbejdsbesparelse: En klemanordning er installeret ved trådindløbsenden af hvert indpakningshoved. Klemkraften kan justeres uden at beskadige wiren; ledningen kan trækkes tilbage i modsat retning; Administration af konfigurationstilstand, et-klik hentning af SOP-formel, et-klik opstartsforberedelse og et-klik start; Stop og luk ned, når båndet er knækket/færdigt/målt, intelligent styring, sparer mandskab.

● Lav fejlrate: ingen opsamlerring, ingen kulbørste, bortset fra regelmæssig udskiftning af sliddele - tapestyrerullen, lav fejlrate.

● Nem vedligeholdelse: Brug af Profinet-busstyring, hurtig signaloverførsel, lav interferens, fjernfejldetektionskabel. Fejlfinding og vedligeholdelse er tilgængelig, uanset maskinen er i ethvert land i verden, så længe der er et kommunikationsnetværk, så kan hurtig fjernvedligeholdelse ydes.
