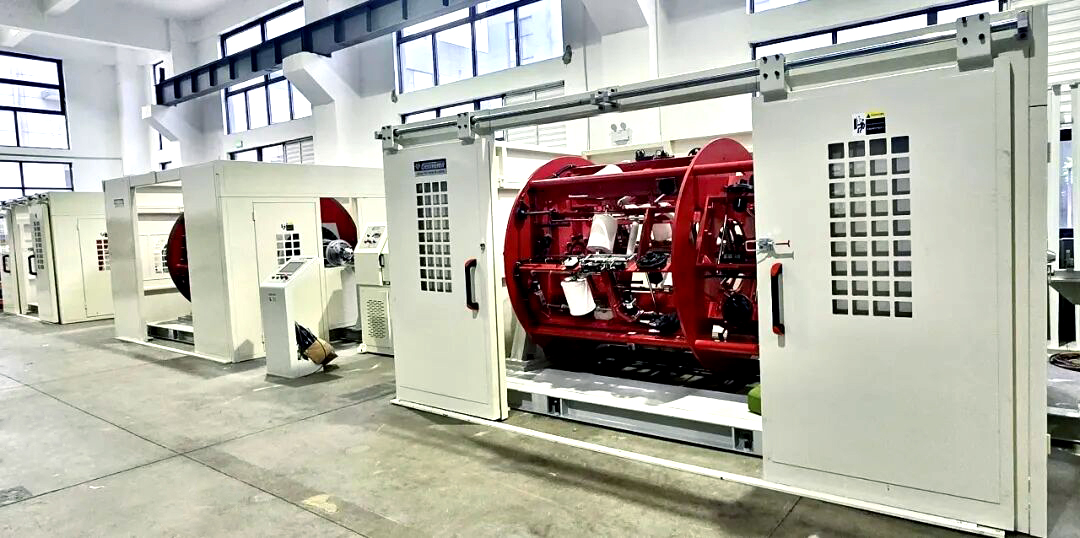

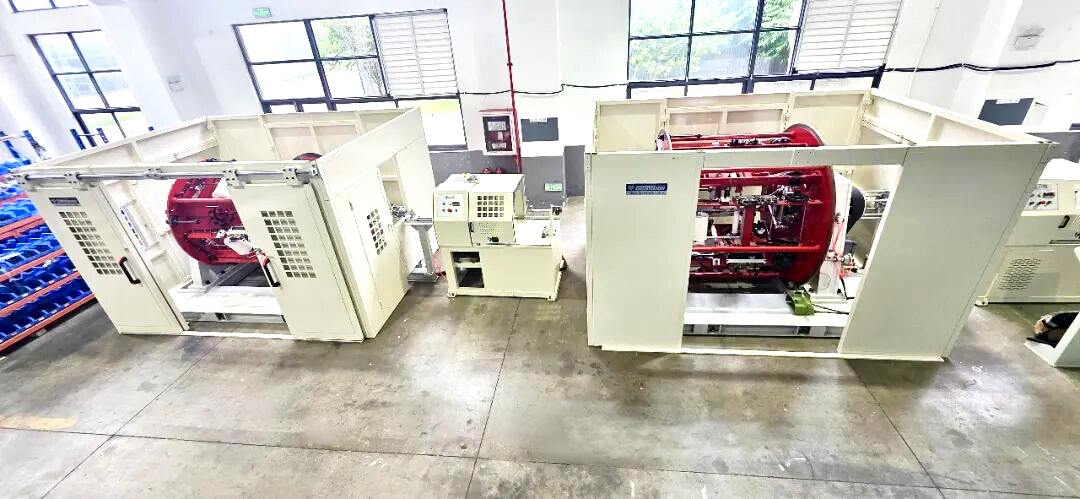

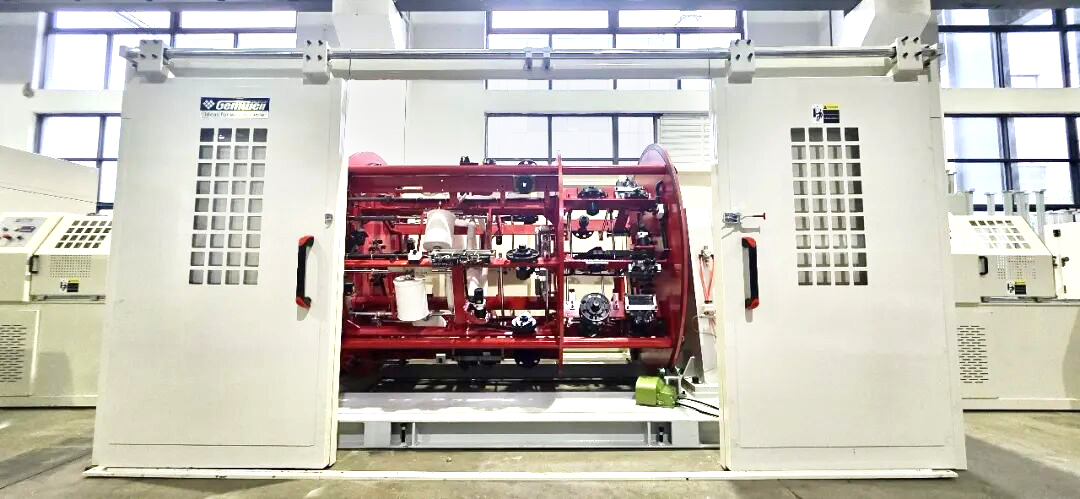

Højhastigheds parallel-feed planetarisk strandings- og kablingsmaskine

For at imødekomme datacentres højhastighedsdatatransmissionskrav, AI højhastighedsserverforbindelser, 5G og big data-applikationer, har vi udviklet en specialiseret AI højhastigheds parallel-par planetarisk stranding maskine. Denne maskine er designet til at sno flere par flade signalkabler (såsom QSFP- og SFP-typer). Den har en specielt designet stranding kegle/shuttle-mekanisme, der forhindrer de flade kabler i at vride eller vende under stranding-processen, hvilket sikrer holdbarhed og forhindrer træthedsfejl i datacenter-kablingsmiljøer med høj tæthed. Vi tilbyder personlig tilpasning for at imødekomme forskellige kundekrav; Hvad angår hardware, kan kunderne vælge mellem forskellige maskinmodeller og kernekomponentmærker, mens elektriske styresystemer er tilgængelige i muligheder lige fra økonomiske til avancerede konfigurationer. Da maskinprisen varierer betydeligt baseret på den samlede konfiguration, bestemmes den endelige pris primært af kundens valgte produktspecifikationsniveau. Da dette er et ikke-standard, specialfremstillet produkt fremstillet i små partier, er cyklussen for design, fremstilling, installation og idriftsættelse relativt lang; kunder bør tillade tilstrækkelig leveringstid for at sikre rettidig levering.

AI HIGH SPEED KABEL PARALLEL PAR KABEL AKTIV PAYOFF TYPE PLANETAR STRANDING LINE

Produktegenskaber

For at imødekomme de strenge krav til signalintegritet i 112G/224G PAM4 højhastighedsforbindelser inden for AI-computerklynger og datacentre, står producenter af højhastigheds-DAC-kabler (såsom QSFP-DD og OSFP) over for betydelige tekniske udfordringer – inklusive impedansudsving, returtab forårsaget af mekanisk densegue-layout og mekaniske densegue-kabler. Denne specialiserede masseproduktionsmaskine – designet til højhastighedskabling af parallelle par ledninger – adresserer disse højfrekvente transmissionssmertepunkter. Dens kernefordele ligger på tre nøgleområder:

1. Dynamisk spændingskontrol, der sikrer ensartet elektrisk ydeevne: Systemet anvender præcisions servodrevne udbetalingsenheder til at opretholde konstant dynamisk spænding på tværs af flere parallelle ledningspar under højhastighedskabler. Ved at minimere spændingsudsving forhindrer systemet effektivt mikroskopisk trækdeformation af isoleringslaget, hvilket sikrer, at det færdige kabels karakteristiske impedans og skævhed nøje overholder højfrekvente transmissionsstandarder.

2. Specialiseret konisk stranding-shuttle, der eliminerer "kant-flipping" i flade par: For at imødegå tendensen af ​​flade trådpar (Twinax) til at vride eller fejljustere (flip) under stranding, er maskinen udstyret med en specialdesignet konisk stranding-shuttle. Denne komponent giver progressiv vejledning til ledningsparrene før strandingspunktet og låser deres position for at forhindre vending; dette sikrer ensartet spændingsfordeling over kabelprofilen og eliminerer fysiske spændingskoncentrationer forårsaget af kantdeformation.

3. Eliminering af intern strukturel belastning under kabling: Denne proces forbedrer det færdige kabels modstandsdygtighed over for bøjning og udmattelsesfejl – kritisk for de afgrænsede routingmiljøer med høj tæthed, der findes i datacentre – og forlænger derved den fysiske strukturelle levetid betydeligt under langsigtet drift.
