Hvad er hoveddelene af en ekstrudermaskine? Ved du det?

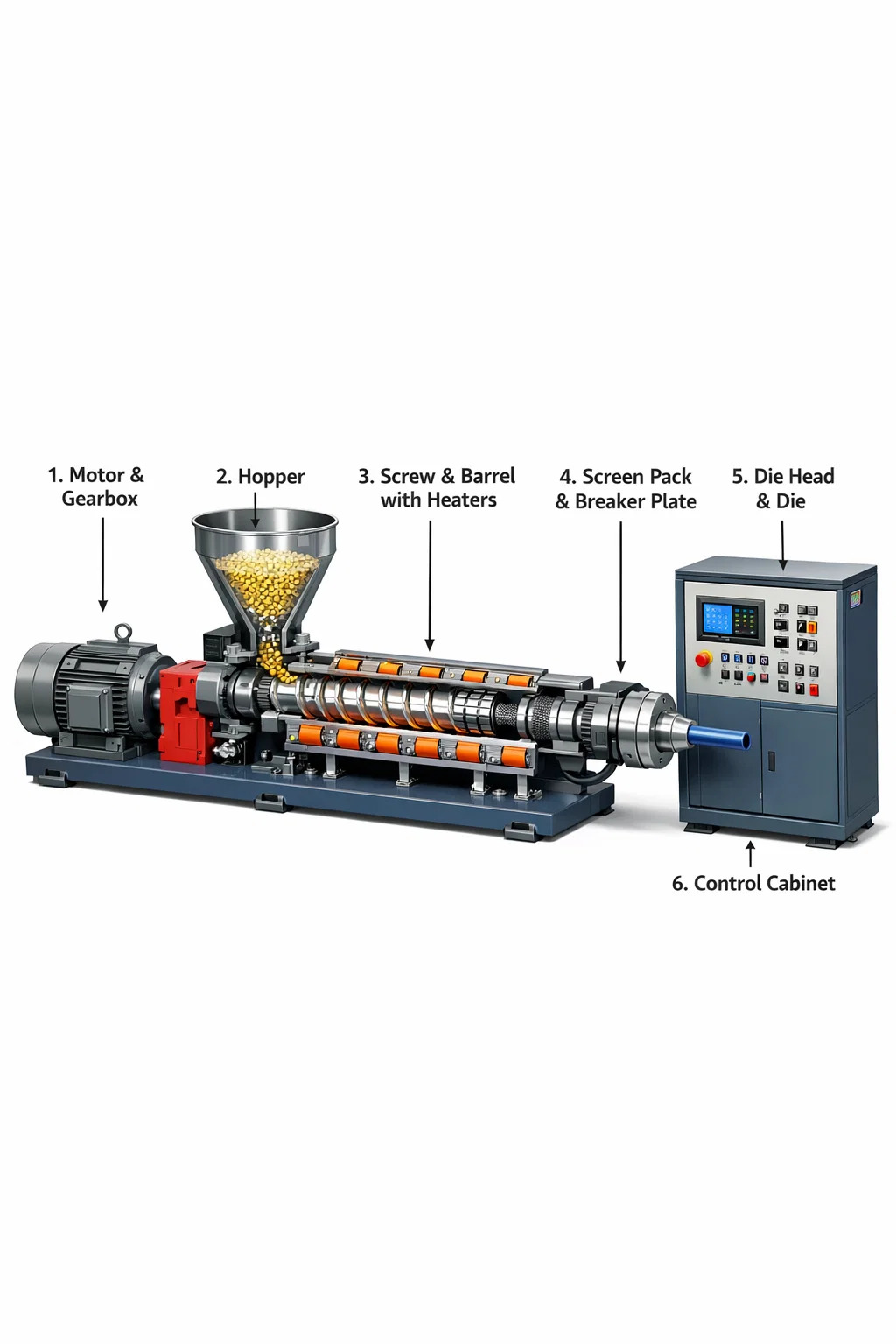

Selvom en ekstruder maskine ligner et omfangsrigt, tungmetalskab, dets indre struktur er meget sofistikeret. Vi kan forestille os det som en "overophedet blandepumpe", hovedsageligt sammensat af følgende kernedele:

1. Power Heart: Motor & Gearkasse

Dette er kilden til maskinens "styrke".
Motor: Giver rotationskraft, ligesom motoren til en elektrisk ventilator.
Gearkasse: Motoren roterer meget hurtigt, men ekstruderen har brug for "langsom og stabil" kraft. Gearkassen reducerer omdrejningshastigheden, mens den forstærker kraften til at drive den tunge skrue.

2. Foderområde: Beholder

Dette er maskinens "mund".
Dette er en tragtformet beholder installeret oven på maskinen. Du hælder plastikpiller, pulver eller metalstykker i det, og de vil falde ned i maskinen gennem tragten.

3. Forarbejdningsværksted: Skrue & tønde

Dette er den mest afgørende del af ekstruderen.
Tønde: Et tykt, langt metalrør, der omslutter skruen og kan modstå ekstremt højt tryk.
Skrue: En enorm spiralformet del, der ligger inde i løbet. Når den roterer, skubber den råvarerne frem som en skrue.
Varmelegemer: Ringe af varmeelementer fastgjort til ydersiden af ​​tønden. De opvarmer tønden, så råmaterialerne indeni gradvist smelter til en "gylle" under skubbeprocessen.

4. Beskyttende barriere: Screen Pack & Breaker Plate

Efter at råvarerne er smeltet til en "gylle", skal de passere gennem en barriere, før de flyder ud.
Breaker Plate: En stålplade med mange små huller, der omdanner turbulent væskestrøm til en lige strøm.
Screen Pack: Placeret tæt mod bryderpladen, filtrerer den eventuelle usmeltede stykker eller støv fra råmaterialerne, hvilket sikrer et rent output.

5. Skimmelsvamp: Die Head & Die

Dette er "formen", der bestemmer formen på det færdige produkt.
Det filtrerede råmateriale skubbes helt til fronten af ​​maskinen.
Matricehovedet er den forbindende del, og matricen er et udløb med en bestemt form. Råmaterialet ekstruderes kraftigt fra dette udløb og omdannes øjeblikkeligt til form af rør, plader eller profiler.

6. Kontrolcenter: Elektrisk styreskab (kontrolsystem)

Dette er maskinens "hjerne".
Den har mange knapper, kontakter eller berøringsskærme, der bruges til at justere, hvilken del af tønden, der skal opvarmes, og hvor hurtigt skruen skal rotere. Operatøren giver her kommandoer for at sikre, at hele ekstruderen fungerer korrekt.
