Hvad gør et SATA-kabel? Funktion, typer og tips

Hvad gør et SATA-kabel? Det direkte svar

Et SATA-kabel (Serial ATA) tjener ét kerneformål: det skaber en højhastighedskommunikationskanal mellem en lagerenhed - såsom en harddisk (HDD), solid-state-drev (SSD) eller optisk drev - og bundkortet på en computer. Uden dette kabel kan dit system ikke læse fra eller skrive til disse lagerenheder, hvilket betyder intet operativsystem, ingen filer og ingen fungerende computer i nogen praktisk forstand.

Der er faktisk to typer SATA-kabler, der arbejder sammen i enhver lageropsætning: SATA datakabel , som transmitterer datasignaler mellem drevet og bundkortet, og SATA strømkabel , som leverer elektrisk strøm fra strømforsyningsenheden (PSU) til selve drevet. Begge er essentielle - et drev med kun en af ​​de to tilsluttet vil simpelthen ikke fungere.

Den fysiske konstruktion af disse kabler - fra isoleringstykkelsen til lederens renhed - afhænger i høj grad af fremstillingsprocessen bag dem. Moderne SATA-kabler produceres ved hjælp af præcisionstråd- og kabelekstrudermaskiner, der påfører isolering ensartet over kobberledere, hvilket sikrer signalintegritet i hele kablets længde. Denne fremstillingsdetalje er ikke triviel; det påvirker direkte overførselshastigheder, varmebestandighed og langtidsholdbarhed.

Hvordan SATA-kabler overfører data: Den tekniske mekanisme

SATA bruger en seriel transmissionsmetode, hvilket betyder, at databits sendes en ad gangen i en kontinuerlig strøm i stedet for parallelt. Dette var en væsentlig afvigelse fra den ældre PATA (Parallel ATA) standard, som sendte flere bits samtidigt, men som krævede brede båndkabler og led af krydstaleinterferens ved højere hastigheder.

SATA-datakablet indeholder 7 ben og 3 ledere : to par differentielle signallinjer til transmission og modtagelse af data og tre jordledninger, der reducerer elektromagnetisk interferens. Differentiel signalering betyder, at kablet sender det samme signal to gange - en gang normalt og en gang omvendt - og den modtagende enhed sammenligner de to for at bortfiltrere støj. Denne tilgang gør det muligt for SATA-kabler at fungere pålideligt ved høje frekvenser uden de interferensproblemer, der plagede ældre standarder.

Sammenligning af SATA-generationshastighed

SATA III, som opererer kl 6 Gb/s med et effektivt gennemløbsloft på omkring 600 MB/s , er den nuværende standard, der bruges i stort set alle desktop- og bærbare forbrugere. Selve det fysiske kabel er bagudkompatibelt på tværs af alle tre generationer - et SATA III-kabel kan forbinde et SATA I-drev - selvom hastighederne vil være begrænset til den langsommere enheds maksimum.

SATA-strømkabel: Hvad det gør, og hvorfor det betyder noget

SATA-strømstikket er et 15-bens stik, der leverer tre separate spændingsniveauer til det tilsluttede drev: 3,3V, 5V og 12V . Hver spænding tjener en anden funktion i drevets interne komponenter. 12V-linjen driver primært motoren i harddiske, og drejer pladerne ved 5.400 eller 7.200 RPM. 5V-ledningen forsyner drevets logikkort og læse/skriveelektronik. 3.3V-linjen, der blev introduceret i SATA-standardrevisionen, bruges af nogle moderne SSD'er til deres laveffekt-controllerkredsløb.

Det 15-benede SATA-strømstik erstattede det ældre 4-benede Molex-stik, der blev brugt i PATA-systemer. It offers a far slimmer profile, easier routing inside a case, and the ability to carry all three voltage levels simultaneously through a single connector. En typisk 2,5-tommer bærbar SSD trækker kun fra 5V-linjen og forbruger så lidt som 1-3 watt under belastning , mens en 3,5-tommer stationær harddisk, der drejer ved 7.200 RPM, kan trække op til 8-10 watt under søgeoperationer - primært gennem 12V skinnen.

Kvaliteten af ​​ledningerne i SATA-strømkablet - især kobberledernes tykkelse og isoleringens konsistens - påvirker spændingsstabiliteten under belastning. Det er her fremstillingsprocesser som dem, der bruges i tråd- og kabelekstruderproduktion, bliver direkte relevante for den virkelige verden.

Hvordan Tråd- og kabelekstruder Teknologi former SATA-kabelkvalitet

Hvert SATA-kabel begynder sit liv på en ekstruderingslinje. En wire- og kabelekstruder er en maskine, der tvinger smeltet termoplastisk materiale - oftest PVC (polyvinylchlorid), LLDPE (lineær lavdensitetspolyethylen) eller FEP (fluoreret ethylenpropylen) - gennem en matrice rundt om en kobberleder, hvilket skaber en konsekvent belagt ledning. Dette er ikke en sekundær detalje; kvaliteten af ​​ekstruderingen bestemmer ensartethed af isoleringstykkelse, dielektriske egenskaber, temperaturmodstand og hvor godt kablet holder sig over mange års brug.

Specifikt ved produktion af SATA-kabler skal lednings- og kabelekstruderen påføre isolering på meget fine ledere med ekstrem præcision. SATA-datakabler bruges typisk 28 AWG ledere til signalledninger og 26 AWG ledere til jordledninger. Ved disse målere kan selv en lille afvigelse i isoleringstykkelse - f.eks. 0,02 mm fra specifikationerne - ændre kablets impedansegenskaber og påvirke signalintegriteten ved de 6 Gb/s frekvenser SATA III kræver.

Hvad ekstruderingskvaliteten påvirker i det færdige kabel

• Impedanskontrol: SATA-kabler er specificeret til at opretholde en differentiel impedans på 100 ohm (±10%). Ekstrusionsinkonsistens forårsager impedansvariationer, der producerer signalrefleksioner og datafejl.
• Dielektrisk konstant: Det valgte isoleringsmateriale, og hvor ensartet det påføres af lednings- og kabelekstruderen, bestemmer, hvor hurtigt signaler forplanter sig gennem kablet - direkte påvirker latensen på nanosekundniveau.
• Temperaturmodstand: PVC-isolering ekstruderet til passende tykkelse kan typisk klare temperaturer fra -20°C til 80°C. Tynde pletter skabt af dårligt kalibreret ekstrudermaskineri fører til nedbrydning af isoleringen under vedvarende varme fra et belastet drev eller et varmt kabinet.
• Flex levetid: Hvordan many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Leder vedhæftning: Korrekt ekstruderingstemperatur og -tryk sikrer, at isoleringen binder rent til lederkappen uden hulrum, hvilket ville tillade fugt indtrængende over tid.

Avancerede kabelproducenter kører deres lednings- og kabelekstruderlinjer med gnisttest i realtid og diametermålesystemer, der kontrollerer hver meter ekstruderet ledning for defekter. SATA-kabler i forbrugerkvalitet fra anerkendte mærker passerer typisk gennem disse kvalitetskontroller. Ultrabillige kabler fra ukendte leverandører - ofte solgt i bulk online - springer ofte disse trin over, hvilket resulterer i kabler, der fungerer fint i starten, men udvikler periodiske fejl inden for 12-18 måneder.

Flade vs. runde SATA-kabler: Konstruktionsforskelle, og hvornår de betyder noget

SATA-datakabler kommer i to fysiske hovedformater: flade (bånd-stil) og runde. Begge bærer det samme 7-bens signalarrangement, men deres interne konstruktion og praktiske adfærd adskiller sig betydeligt.

Flade SATA kabler er standard stilen, der leveres med de fleste bundkort. Lederne lægges side om side og indkapslet i en flad termoplastisk kappe, typisk fremstillet af en fladkabel wire- og kabelekstruder eller en lamineringsproces. De er billige at producere, ligger pænt mod overflader og er nemme at føre langs indersiden af ​​en pc-kasse. De har dog begrænset bøjningsradius - at tvinge dem ind i snævre kurver kan knække lederne og forårsage signalforringelse eller fysisk skade på isoleringen ved stresspunkter.

Runde eller flettede SATA-kabler have individually insulated conductors twisted or bundled together inside a round outer jacket. Denne konstruktion giver bedre fleksibilitet, gør routing gennem tætte kabelstyringskanaler lettere og tilbyder marginalt bedre EMI-afskærmning på grund af det parsnoede arrangement af signallederne. De koster mere at fremstille, fordi hver leder skal passere gennem en lednings- og kabelekstruder separat før samling.

Retvinklede vs. lige konnektorer

Ud over flade vs. runde, kommer SATA-kabler også med lige eller retvinklede (90 grader) stik i den ene eller begge ender. Det retvinklede stik er specifikt nyttigt, når et drev er monteret tæt på sidepanelet af et kabinet, hvor et lige stik ville rage udad og potentielt blokere for luftstrømmen eller forhindre panelet i at lukke. Retvinklede konnektorer introducerer en lille mekanisk belastningskoncentration ved bøjningspunktet, så kabelkvalitet - især robustheden af ​​overstøbningen ved stikindgangen - bliver vigtigere i disse konfigurationer.

Almindelige tegn på, at et SATA-kabel svigter

SATA-kabler fejler, og de gør det oftere, end de fleste forventer. Fordi symptomerne på et defekt kabel tæt efterligner symptomerne på et defekt drev, overses kabler ofte under fejlfinding. At vide, hvad man skal kigge efter, sparer tid og forhindrer unødvendige drevudskiftninger.

• Intermitterende drevdetektion: BIOS'en eller operativsystemet ser drevet nogle gange, men ikke andre. Dette er et klassisk symptom på et løst eller beskadiget SATA-datakabelstik, der ikke er i konsekvent kontakt med stifterne.
• Hyppige læse/skrive fejl: Programmer rapporterer fejl ved adgang til filer, eller OS logger diskfejl i begivenhedsfremviseren. Hvis SMART-diagnostik viser, at selve drevet er sundt, er kablet den næste logiske mistænkte.
• Pludseligt fald i ydeevnen: En SATA III SSD, der normalt læser med 500 MB/s, tester pludselig med 150 MB/s. Denne hastighed matcher SATA I-båndbredden - et tegn på, at linket forhandler ned til den laveste fællesnævner på grund af signalfejl på et degraderet kabel.
• Drev, der klikker eller ikke roterer: Selvom disse normalt indikerer et mekanisk drevproblem, kan problemer med strømkabel forårsage, at et drev ikke modtager tilstrækkelig spænding til at dreje sin motor, hvilket giver lignende symptomer.
• Opstartsfejl efter sagsflytning: Flytning af en pc får kabler til at bøje og flytte sig. Et kabel, der var grænseoverskridende funktionelt, kan miste kontakten helt efter en enkelt flytning.

Rettelsen i alle disse tilfælde er ofte en $3-$8 erstatningskabel , men alligevel bruger folk ofte timer på at køre diagnosticering på en perfekt køretur. Skift altid kablet først, når der pludselig opstår opbevaringsproblemer uden forudgående symptomer på slid på drev.

SATA-kabler i forskellige enhedsapplikationer

Mens stationære pc'er er den mest almindelige kontekst for SATA-kabler, vises grænsefladen på tværs af en bred vifte af hardware - og kabelkravene skifter afhængigt af applikationen.

Stationære computere

Standard 3,5-tommer harddiske og 2,5-tommer SSD'er i desktop-tårne bruger SATA-data- og strømstik i fuld størrelse. Bundkort i ATX-formfaktoren giver typisk 4 til 8 SATA-porte , hvilket tillader flere drev. High-end HEDT-kort (High-End Desktop) kan tilbyde op til 12 SATA-porte til lagringsintensive builds som NAS-servere eller videoredigeringsarbejdsstationer.

Bærbare computere

Bærbare computere bruger 2,5-tommer drev med det samme SATA-interface, men kablet er normalt et meget kort, nogle gange direkte forbindelsesbånd, der er integreret i drevbåsen. Eftermarkedets SATA-kabler til bærbare computere skal laves til nøjagtige længde- og fleksibilitetsspecifikationer - her bliver kabelkappens bøjelige egenskaber, som til dels bestemmes af valg af ledninger og kabelekstrudermateriale, kritiske, fordi kablet tåler stress, hver gang chassiset bøjes under normal brug.

Servere og NAS-enheder

I servermiljøer skal SATA-kabler opfylde højere holdbarhedsstandarder, fordi drev er tilgået kontinuerligt, ofte 24/7. Kabler i serverkvalitet bruger tungere isoleringsmaterialer og låsestik for at forhindre utilsigtet afbrydelse. Nogle virksomhedsopsætninger bruger eSATA (Ekstern SATA) til tilslutning af eksterne lagerkabinetter - en variant, der bruger et andet fysisk stik, men den samme signalprotokol, med kabler, der er afskærmet mod ekstern EMI og klassificeret til længere løb op til 2 meter i forhold til den typiske 1-meters grænse for interne SATA-kabler.

Optiske drev og specialiseret hardware

DVD- og Blu-ray-drev bruger også standard SATA-forbindelser, ligesom nogle bånddrev og visse industrielle indlejrede systemer. Kablet udfører den samme funktion i alle disse: etablering af en datasti og levering af strøm. Industrielle applikationer kræver nogle gange kabler med bredere temperaturklassificeringer, hvilket betyder, at producenter skal bruge forskellige isoleringsforbindelser gennem deres ledninger og kabelekstruderlinjer - materialer som tværbundet polyethylen (XLPE) i stedet for standard PVC, klassificeret til kontinuerlig drift ved 90 °C eller højere.

SATA vs. andre lagergrænseflader: Hvor kablet passer i det større billede

At forstå, hvad et SATA-kabel gør, betyder også at forstå, hvor det sidder i forhold til andre storageforbindelsesteknologier, især da NVMe- og M.2-drev er blevet mainstream.

NVMe M.2-drev tilsluttes direkte til et slot på bundkortet og kræver slet ikke noget separat kabel - de modtager både datasignaler og strøm gennem selve M.2-stikket. Dette gør dem hurtigere og mere ryddelige i en kabelstyret opbygning. SATA-kabler forbliver dog bredt relevante pga harddiske dominerer stadig stor kapacitet, pris pr. terabyte lagerplads — en 20TB HDD koster i øjeblikket en brøkdel af en 20TB NVMe SSD — og alle HDD'er bruger SATA-grænsefladen. SATA SSD'er forbliver også populære som overkommelige opgraderingsmuligheder i ældre systemer, der mangler M.2 slots.

Valg af det rigtige SATA-kabel: Hvad skal du kigge efter

Ikke alle SATA-kabler er skabt lige. I betragtning af at selve kablet er billigt i forhold til de drev, det tilslutter - og omkostningerne ved tab af data fra en kabelfejl - kan det betale sig at vælge med omhu. Her er hvad du skal vurdere:

Ledermateriale og måler

Se efter kabler, der specificerer iltfri kobber (OFC) ledere. OFC-tråd har færre urenheder end standard kobber, hvilket betyder lavere modstand pr. længdeenhed og bedre signaloverførsel. Lederen trækkes gennem en matrice for at opnå den specificerede AWG-måler, og passerer derefter gennem en lednings- og kabelekstruder for at modtage dens isoleringsbelægning. Kabler, der ikke specificerer ledertype, er ofte lavet med kobberbeklædt aluminium (CCA), som har omkring 60 % af kobberets ledningsevne og er mere skørt under bøjningsbelastning.

Låsekonnektortapper

Standard SATA-stik har ingen låsemekanisme. De er udelukkende afhængige af friktion for at blive på plads. I et system med vibrationer - nær en kraftig blæser, i et køretøj eller i enhver mobilapplikation - er dette en reel risiko. Kabler med en låselås eller fastholdelsesklemme på konnektorhuset sikres forbindelsen mekanisk og forhindre utilsigtet frakobling. Mange premium kabler inkluderer denne funktion for en lille merpris.

Kabellængde

SATA-specifikationen tillader kabellængder op til 1 meter (ca. 39 tommer) til interne kabler. De fleste præ-byggede systemer bruger kabler i området 45–50 cm, hvilket er tilstrækkeligt til standard tårnkonfigurationer. Længere kabler er tilgængelige, men introducerer mere modstand og potentiale for signalforringelse, så undgå overdreven længde - brug det korteste kabel, der komfortabelt når fra bundkortporten til drevet uden spændinger eller skarpe bøjninger.

Jakke materiale

Kablets ydre kappe - påført af en wire- og kabelekstruder som det endelige ekstruderingslag i flerlags kabelkonstruktioner - bestemmer fleksibilitet, temperaturbestandighed og kemisk resistens. Standardkabler bruger PVC, som er fleksibelt og billigt. I miljøer med høje temperaturer (såsom tætte rackmonterede servere eller industrielle kabinetter), skal du kigge efter kabler med LLDPE- eller FEP-kapper, som giver bedre varmebestandighed og lavere udgasning - frigivelsen af ​​kemiske dampe, der kan forurene følsom elektronik over tid i forseglede kabinetter.

Brand og certificering

Kabler fra etablerede mærker som Sabrent, StarTech, Rosewill og Monoprice bruger produktionslinjer med ensartet kvalitetskontrol, herunder inline-diametermåling under ekstrudering og 100 % kontinuitetstest efter samling. Generiske kabler uden mærkeidentifikation springer disse trin over. UL-liste (for nordamerikanske markeder) og CE-mærkning (for europæiske markeder) angiver, at kablet opfylder minimumsstandarder for elektrisk sikkerhed og konstruktion.

Hvordan to Properly Connect and Route SATA Cables

Korrekt installation betyder lige så meget som kabelkvalitet. Et kabel af høj kvalitet, der er installeret skødesløst, yder ikke bedre end et billigt.

1. Identificer dit bundkorts SATA-porte. De er typisk placeret langs højre kant af kortet på ATX-systemer, mærket SATA0 til SATA5 eller lignende. Brug porte med lavere nummer først; de er ofte forbundet til den primære SATA-controller, som giver den bedste ydeevne og understøttelse af opstartsprioritet.
2. Tilslut datakablet. SATA-datastikket har et L-formet hak, så det kun kan indsættes i én retning. Tryk det fast ind i drevets dataport, indtil du mærker, at det sidder helt fast. Hvis du bruger et låsekabel, skal du låse låsen.
3. Tilslut strømkablet. Det 15-benede SATA-strømstik er også nøglet og kan kun indsættes i én retning. Det kræver mere indføringskraft end datastikket på grund af det større kontaktareal - påfør et jævnt tryk i stedet for at vippe stikket, hvilket kan bøje eller knække konnektorhuset.
4. Før kablet uden skarpe bøjninger. Oprethold en bøjningsradius på mindst 25 mm (ca. 1 tomme) på alle punkter langs kablet. Flade kabler er særligt sårbare over for knæk - hvis et retvinklet stik er tilgængeligt, skal du bruge det i nærheden af ​​drevenden for at eliminere bøjningen ved stikindgangspunktet, hvor de fleste fejl opstår.
5. Sikre overskydende kabellængde. Brug kabelbindere eller velcrostropper til at bundte overskydende kabel væk fra ventilatorer og luftstrømsveje. Et usikret SATA-kabel kan blive trukket ind i et blæserblad, hvilket forårsager både kabelskade og blæsersvigt.
6. Bekræft i BIOS efter opstart. Efter installationen skal du indtaste systemets BIOS/UEFI og bekræfte, at drevet vises på lagerenhedslisten. Hvis det ikke gør det, skal du kontrollere begge kabelforbindelser, før du antager et problem med drev eller bundkort.

Produktionskæden bag hvert SATA-kabel

For fuldt ud at forstå, hvad et SATA-kabel gør, og hvorfor kvalitet betyder noget, hjælper det at spore den produktionsproces, der skaber det. Et enkelt SATA-kabel passerer gennem flere produktionsstadier, før det når en pc-byggers hænder.

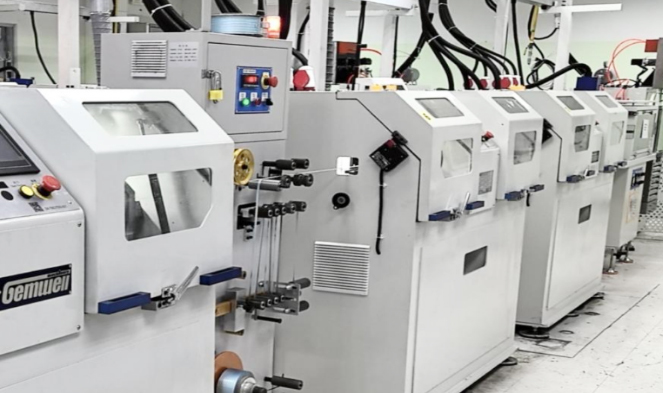

Det begynder med kobberstang, trukket ned gennem en trådtrækmaskine til mål-AWG-måleren. Den trukne ledning passerer derefter gennem en wire- og kabelekstruder, hvor der påføres termoplastisk isolering. I en enkeltskruet ekstruder - den mest almindelige type inden for kabelfremstilling - føres isoleringsblandingen i pelletform ind i en opvarmet tønde, smeltes og tvinges gennem en krydshovedmatrice, der dækker tråden, når den bevæger sig igennem. Linjehastigheder for finsporede ledninger som 28 AWG kører typisk ved 100-600 meter i minuttet , med ekstruderens temperaturprofil og skruehastighed omhyggeligt kontrolleret for at opretholde ensartet isoleringstykkelse.

Efter ekstrudering samles de isolerede ledere - enten lægges fladt til fladkabelkonstruktion eller snoet parvis til rundkabelkonstruktion. Parsnoede konfigurationer følger specifikke snoningshastigheder (drejninger pr. længdeenhed) for at styre differentiel impedans. De samlede ledere kan derefter føres gennem en anden lednings- og kabelekstruder for at påføre en samlet ydre kappe.

Konnektorterminering følger: kabelenderne skæres i længden, strippes og krympes eller overstøbes med plastik SATA-stikhusene. Hele samlingen testes derefter for kontinuitet, kortslutninger og i nogle tilfælde højfrekvente impedanskarakteristika ved hjælp af tidsdomænereflektometri (TDR) udstyr.

Hele denne proces - fra tråd- og kabelekstruderlinje til færdigt kabel - foregår stort set i faciliteter på tværs af Kina, Taiwan og i stigende grad Vietnam og Indien. Forskellen mellem et kabel på $2 og et kabel på $7 ligger typisk i, hvilke trin af kvalitetskontrol der udføres, og hvor stramt tråd- og kabelekstruderprocessen overvåges under produktionen.
