Hvordan virker Coax: Struktur, signal og fremstilling

Hvordan virker Coax: Det korte svar

Koaksialkabel transmitterer elektriske signaler ved hjælp af to koncentriske ledere - en solid indre leder omgivet af en rørformet ydre leder (skærm) - adskilt af en dielektrisk isolator og pakket ind i en beskyttende ydre kappe. Geometrien holder signalet begrænset i kablet, hvilket drastisk reducerer elektromagnetisk interferens (EMI) og signaltab sammenlignet med standard parsnoet eller parallel ledning. Dette er grunden til, at coax forbliver det foretrukne valg til RF-transmission, bredbåndsinternet, kabel-tv og præcisionsinstrumentering, selv når fiber- og trådløse alternativer udvides.

Hvert lag af et koaksialkabel har et specifikt fysisk og elektrisk formål. Lederen fører strøm; det dielektriske styrer impedans og udbredelseshastighed; skjoldet blokerer støj; jakken beskytter mod mekaniske og miljømæssige skader. Fjern et hvilket som helst lag, og kablet holder op med at fungere korrekt. At forstå hvert lag - og hvordan de interagerer - forklarer, hvorfor coax-teknik er mere krævende, end det ser ud til.

Den fysiske struktur af et koaksialkabel, lag for lag

Indre dirigent

Centerlederen er typisk massivt eller strenget kobber, selvom kobberbeklædt stål (CCS) og forsølvet kobber bruges i højfrekvente eller højstyrkeapplikationer. Diameteren varierer fra under 0,5 mm i miniature RF-kabler til over 10 mm i store CATV-trunkkabler. Ved høje frekvenser bevæger strømmen sig nær overfladen af ​​lederen - et fænomen kaldet hudeffekten - så lederens overfladekvalitet og ledningsevne påvirker direkte tabstallene. Forsølvning øger overfladens ledningsevne, hvilket er grunden til, at mikrobølgekabler ofte bruger det.

Dielektrisk isolator

Indlejret mellem de indre og ydre ledere styrer dielektrikum to kritiske parametre: impedans og udbredelseshastighed (VoP). Common dielectric materials include solid polyethylene (PE), foam polyethylene, polytetrafluoroethylene (PTFE), and air-spaced designs. Skum PE sænker dielektricitetskonstanten fra ca. 2,25 (fast PE) til omkring 1,4-1,6 , som hæver VoP fra omkring 66% til 78-85% af lysets hastighed og samtidig reducerer dielektriske tab - både ønskværdigt til bredbånd eller langsigtede applikationer. PTFE vælges, når temperaturstabilitet har betydning; den holder sine elektriske egenskaber fra –65 °C til 200 °C.

Tykkelsen og ensartetheden af ​​det dielektriske lag sætter direkte kablets karakteristiske impedans. Even slight eccentricity — off-center placement of the inner conductor — shifts impedance and creates reflections. Dette er grunden til, at tråd- og kabelekstruderens præcision betyder så meget i fremstillingen: krydshovedet skal centrere lederen inden for en tolerance målt i mikrometer.

ydre leder (skjold)

Skærmen tjener to funktioner samtidigt: Det er returstrømvejen for signalet, og det er den elektromagnetiske barriere, der forhindrer ekstern støj i at koble sig ind i kablet. Almindelige skjoldkonstruktioner inkluderer:

• Massivt aluminium eller kobberrør — anvendes i hårde CATV-kabler; næsten 100 % dækning, meget lavt tab, stiv
• Flettet skjold — typisk 85–98 % optisk dækning; fleksibel, holdbar, brugt i RG-58, RG-6, RG-11
• Folie flet kombination — folie giver 100% dækning; fletning tilføjer mekanisk styrke og DC kontinuitet; almindelig i satellit- og bredbåndskabler
• Tri-shield og quad-shield — multiple foil and braid layers for high-interference environments; afskærmningseffektiviteten kan overstige 90 dB

Yderjakke

Jakken er det yderste beskyttende lag, almindeligvis lavet af PVC, polyethylen, LSZH (low smoke zero halogen) eller fluorpolymerer. Jacket material choice is driven by installation environment: PVC is economical and flame-retardant for indoor use; PE og LLDPE giver UV- og fugtbestandighed til udendørs nedgravning; LSZH er påbudt i offentlige rum og transportinfrastruktur på grund af reduceret giftig gasudledning i brande. The jacket is applied by a wire and cable extruder in a separate extrusion pass after the shield is complete.

Characteristic Impedans: Why 50 Ω and 75 Ω Dominate

Karakteristisk impedans er ikke en jævnstrømsmodstand - det er en frekvensuafhængig egenskab, der udelukkende bestemmes af kablets geometri og isolatorens dielektriske konstant. Formlen er:

Z₀ = (138 / √εr) × log₁₀(D/d)

Hvor εr er dielektrikumets relative permittivitet, D er den ydre leders indre diameter, og d er den indvendige leders ydre diameter. To impedansværdier dominerer den koaksiale verden af veletablerede tekniske årsager:

Den teoretiske minimumstabsimpedans for en koaksial med polyethylen-dielektrikum er cirka 77 Ω - hvilket er grunden til, at 75 Ω blev broadcast-industriens standard. The 50 Ω value is a compromise between maximum power handling (~30 Ω optimum) and minimum loss, making it better suited for two-way RF links. Mismatchende impedans mellem kilde, kabel og belastning forårsager signalrefleksioner, stående bølger og strømtab - problemer kvantificeret af spændingsforholdet med stående bølger (VSWR).

Signaltransmissionsmekanik inde i kablet

Koaksialkabel transmitterer ikke signaler, som de fleste intuitivt forestiller sig. The energy does not flow through the conductor the way water flows through a pipe. Instead, it propagates as an electromagnetic wave in the space between the inner and outer conductors — the dielectric region. The conductors act as boundary conditions that guide and confine the wave. Denne form for udbredelse kaldes TEM (tværgående elektromagnetisk) tilstand, hvor både de elektriske og magnetiske feltkomponenter er helt på tværs af kørselsretningen.

Det elektriske felt udstråler radialt mellem den indre leder ( ) og den ydre leder (–), mens magnetfeltet danner koncentriske cirkler omkring den indre leder. Fordi feltet er helt indesluttet i skjoldet, udstråler kablet næsten ingen energi udad og er næsten immunt over for eksterne felter - så længe skærmintegriteten opretholdes. A break in the shield, a poor connector, or a kinked cable disrupts the field geometry and introduces noise and loss.

Udbredelseshastighed og elektrisk længde

Signals travel through coax at a speed that is a fraction of the speed of light in vacuum, determined by the dielectric. Solid PE giver en VoP på ca. 66 %; skum PE hæver det til 78–85 %; PTFE-design med luftafstand kan nå 93–98 %. For a 10-meter cable with solid PE, the one-way signal delay is roughly 50 nanoseconds. Dette har betydning for præcisionstid, radarsystemer og fasede array-antenner, hvor kabellængder skæres til specifikke elektriske længder - fraktioner eller multipla af signalbølgelængden - for at opnå kontrollerede faseforhold.

Dæmpningsmekanismer

Signal loss in coax comes from three main sources:

• Ledertab — resistive heating in the inner conductor and shield, dominant at lower frequencies and proportional to √f due to skin effect
• Dielektrisk tab — energi absorberet af isolatoren, når vekselfeltet belaster dens molekylære struktur; vokser lineært med frekvensen, og det er grunden til, at dielektrikum med lavt tab som PTFE og skum PE bruges ved mikrobølgefrekvenser
• Strålingstab — lækage gennem skjoldfejl; generelt ubetydelig i velkonstruerede kabler, men væsentlig, hvis skærmen er beskadiget, eller hvis højere ordens udbredelsestilstande exciteres over kablets afskæringsfrekvens

Dæmpning er angivet i dB pr. længdeenhed ved bestemte frekvenser. Et standard RG-6 quad-shield kabel har ca 2,0 dB/100 fod ved 100 MHz og 6,5 dB/100 fod ved 900 MHz , der illustrerer, hvordan tabet stiger markant med frekvensen. Avancerede kabler med lavt tab som LMR-400 reducerer 900 MHz-dæmpningen til omkring 2,7 dB/100 ft gennem større ledere og skumdielektrik.

Hvordan koaksialkabel fremstilles: Rollen af Tråd- og kabelekstruder

Fremstilling af koaksialkabel er en flertrinsproces, hvor dimensionel præcision på hvert trin bestemmer kablets elektriske ydeevne. En lednings- og kabelekstruder er central i to af de mest kritiske trin: dielektrisk isolering og påføring af ydre kappe.

Indre dirigent Drawing and Stranding

Processen begynder med kobberstang trukket gennem en række matricer for at nå mållederdiameteren. Tolerancerne er snævre: For et 50 Ω-kabel med en 0,9 mm leder forskyder selv en ±0,01 mm afvigelse impedansen mærkbart. Strandede ledere går gennem en bundnings- eller strandingsmaskine før ekstruderingslinjen.

Dielektrisk ekstrudering

Det er her wire- og kabelekstruderen udfører sin mest kritiske funktion. Lederen føres gennem en krydshovedmatrice, og smeltet PE, skum-PE eller PTFE-forbindelse påføres omkring den under kontrolleret tryk og temperatur. Dielektrikumets koncentricitet - hvor præcist centreret lederen er i isoleringen - skal holdes inden for ±1-2 % af den dielektriske vægtykkelse for at holde impedansen inden for specifikationerne.

For PE-skumkabler sprøjtes gas (typisk nitrogen) ind i den smeltede polymerstrøm for at skabe en kontrolleret cellulær struktur. Skumdensiteten sætter direkte den dielektriske konstant , så gastryk, smeltetemperatur og linjehastighed skal være tæt koordineret. Moderne kabelekstruderlinjer bruger kapacitansmåling i realtid efter matricen - måling af kapacitans pr. længdeenhed giver en øjeblikkelig indikation af isolationsdiameter og dielektrisk konstant, hvilket tillader automatisk feedback til ekstruderens kontrolsystem.

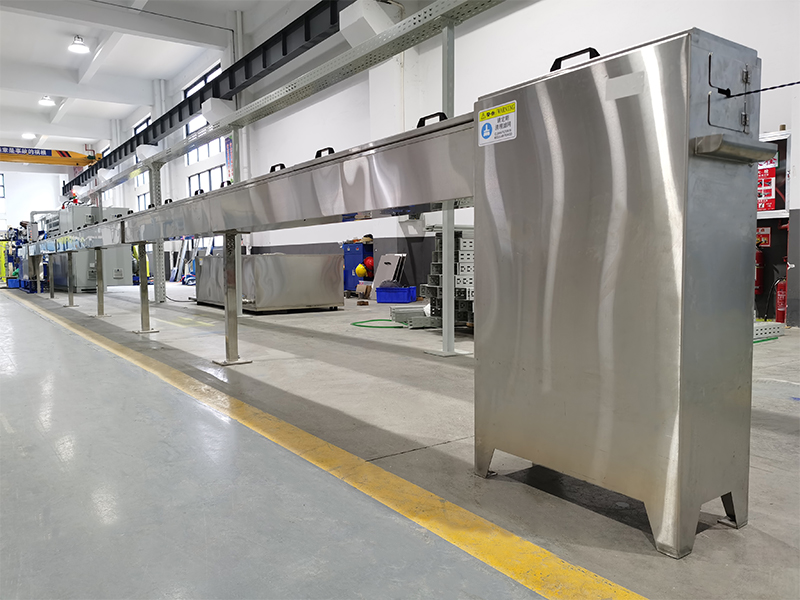

Efter ekstrudering passerer den isolerede leder gennem et vandkølingstrug for at størkne dielektrikumet, før det når larveaftagningsenheden. Linjehastigheder til koaksial dielektrisk ekstrudering med lille diameter varierer typisk fra 100 til over 500 meter i minuttet, afhængigt af lederstørrelse og dielektrisk tykkelse.

Afskærmning

Efter at dielektrikumet er afkølet og spolet, går kablet til en afskærmningslinje. Folieskjolde påføres ved at vikle aluminium-polyester-laminattape på langs eller spiral over dielektrikumet. Flettede skjolde påføres på en flettemaskine med snesevis til hundredvis af spoler, der bærer fint kobber eller fortinnet kobbertråd. For kabler, der kræver folie-plus-fletkonstruktion, kan begge operationer kombineres på en enkelt maskingennemgang.

Jakkeekstrudering

Det sidste ekstruderingstrin påfører den ydre kappe ved hjælp af en anden lednings- og kabelekstruder - typisk en enkeltskrue- eller dobbeltskruemaskine afhængigt af sammensætningen. PVC-kappelinjer arbejder almindeligvis med 50-150 m/min; PE- og LSZH-forbindelser kræver omhyggelig temperaturprofilering langs ekstruderens cylinder for at forhindre nedbrydning. Ensartetheden af ​​kappevægtykkelsen kontrolleres ved gnisttest (højspændingskontinuitetstest ved 2–6 kV) og laserdiametermålere inline. Færdige kabler er trykt med typebetegnelse, impedans, spændingsmærkning og fremstillingsdato til feltidentifikation.

Almindelige koaksialkabeltyper og deres specifikationer

"RG"-betegnelsen (Radio Guide) var oprindeligt et amerikansk militærspecifikationssystem. Mens mange RG-betegnelser er blevet afløst af producentspecifikke varenumre for moderne kabler, er de ældre betegnelser fortsat bredt anerkendt i branchen. At forstå forskellene hjælper med at vælge det rigtige kabel til en given applikation.

Stik og terminering: Hvor de fleste problemer starter

Selve kablet er kun en del af en koaksial forbindelse. Konnektoren overfører signalet fra kabel til udstyr og bliver, hvis det er dårligt lavet eller installeret, den dominerende kilde til signaltab, refleksion og fejl. Konnektoren skal bevare den samme karakteristiske impedans som kablet på tværs af dets interne geometri - enhver diskontinuitet forårsager en refleksion.

Almindelige koaksialstiktyper

• BNC (Bayonet Neill-Concelman) — 50 Ω, klassificeret til ~4 GHz, kvartsving bajonetlås; standard inden for testudstyr, video og instrumentering
• SMA (SubMiniature version A) — 50 Ω, normeret til 18 GHz, gevind; udbredt i RF-moduler, antenner og mikrobølgesamlinger
• N-type — 50 Ω eller 75 Ω, vurderet til 11–18 GHz, vejrbestandig; bruges i udendørs antenner og basestationsudstyr
• F-type — 75 Ω, op til ~3 GHz; allestedsnærværende i bolig-CATV og satellitinstallationer; selve kablets midterleder tjener som stikben
• PL-259 (UHF) — nominelt 50 Ω, men ikke virkelig konstant impedans; vurderet til ~300 MHz i praksis; almindelig i amatørradio

Korrekt terminering kræver afisolering af kablet til nøjagtige dimensioner, ikke knusning af fletningen, opretholdelse af dielektrikumets koncentricitet ved stikkontakten og påføring af det korrekte drejningsmoment ved sammenkobling. Et enkelt ukorrekt installeret F-stik i et kabel-tv-distributionssystem kan forårsage signalindtrængen (udendørssignaler lækker ind) og signaludgang (kabelsignaler siver ud), hvilket forringer hele nodens ydeevne.

Coax vs. andre transmissionsmedier: Hvornår skal man vælge det

Koaksialkabel er ikke det rigtige valg til enhver applikation, men det bevarer klare fordele i specifikke scenarier. Sammenlignes det med almindelige alternativer, tydeliggøres det, hvor det passer bedst.

Coax vs. Twisted Pair (Cat5e/Cat6/Cat8)

Twisted pair er afhængig af differentiel signalering og stramme twisthastigheder for at annullere EMI - en fundamentalt anderledes tilgang fra coax's afskærmede TEM-tilstand. Twisted pair dominerer struktureret Ethernet-kabling, fordi det er billigere, lettere og nemmere at afslutte. Det kan dog ikke matche coax ved RF-frekvenser over et par hundrede MHz eller i miljøer med høj interferens. Cat8 understøtter 40 Gbps, men kører kun over 30 meter ved 2 GHz ; en korrekt installeret RG-6 coax håndterer bredbåndssignaler til 3 GHz over meget længere afstande med langt enklere forstærkning.

Coax vs. fiberoptik

Fiber giver i det væsentlige ingen elektromagnetisk interferensmodtagelighed, meget lavere dæmpning over lange afstande (~0,2 dB/km for single-mode vs. 40-100 dB/km for coax ved mikrobølgefrekvenser) og båndbreddekapacitet, der dværger kobber. Afvejningerne er omkostningerne ved transceiverelektronik, skrøbelighed og manglende evne til at bære jævnstrøm ved siden af ​​signalet. Koaksialisering forbliver foretrukket til korte RF-links, antennetilførselslinjer og applikationer, der kræver strømsignal på ét kabel (f.eks. fantomdrevne mikrofoner, aktive satellit-LNB'er, der fødes via koaksial).

Coax vs. Waveguide

Ved frekvenser over ca. 18 GHz bliver koaksialtab uoverkommelige, og bølgeleder - et hult metalrør, der bærer EM-bølger - giver meget lavere dæmpning. Waveguide har ingen indre leder og derfor intet ledertab i midten; dens stive struktur og frekvens-selektive karakter (bølgeleder sender kun signaler over dens afskæringsfrekvens) gør den uegnet til bredbånd eller fleksibel installation. Coax dominerer under 18 GHz, hvor der er behov for fleksibilitet og tilslutningsmuligheder.

Kvalitetskontrol i koaksialkabelproduktion

Præcisionskravene til fremstilling af koaksialkabler gør kvalitetskontrol til en kontinuerlig, inline-proces snarere end en batchinspektion i slutningen. En tråd- og kabelekstruderlinje til koaksialproduktion integrerer typisk flere målesystemer samtidigt:

• Laser diameter målere — berøringsfri måling af dielektrisk OD, typisk nøjagtig til ±0,001 mm; placeres umiddelbart efter køletruget
• Kapacitansmonitorer — mål kapacitans pr. længdeenhed, som korrelerer med dielektrisk vægtykkelse og dielektrisk konstant; afvigelser udløser automatisk linjehastighed eller ekstruder RPM korrektioner
• Excentricitetsscannere — Røntgen- eller ultralydsscannere kontrollerer koncentriciteten af den indre leder i dielektrikumet i realtid
• Gnisttestere — påfør 2–10 kV jævnstrøm eller vekselstrøm på tværs af dielektrikumet for at detektere huller eller tynde pletter, der ville forårsage isolationsfejl under drift
• Færdig kabel TDR test — tidsdomænereflektometri identificerer impedansdiskontinuiteter langs det færdige kabel ved at sende en impuls ned ad linjen og analysere refleksioner

Impedansensartethedsspecifikationer for udsendelseskvalitets CATV-kabel er typisk ±2 Ω over hele kabellængden , med strukturelt returtab (SRL) krav på 23–30 dB i 5–1000 MHz-båndet. At opnå disse tal konsekvent ved produktionshastigheder over 200 m/min kræver ekstremt præcist matricedesign, materialekonsistens og lukket sløjfe-processtyring - alt sammen centreret om ydeevnen af ​​wire- og kabelekstruderen og dens tilhørende målesystemer.

Real-World-applikationer, der viser, hvordan Coax fungerer i praksis

Distribution af kabel-tv (CATV).

En CATV hovedende modtager signaler og distribuerer dem over et hybrid fiber-koaksialt (HFC) netværk. Fiber bærer signalet fra hovedenden til naboknudepunkter; RG-11 eller hard-line coax bærer det fra noden til hanen (typisk inden for 500 meter); RG-6 dråber forbindes fra hanen til individuelle hjem. Hvert segment bruger forstærkere til at overvinde kabeldæmpning, fordelt baseret på kablets tab ved den højeste bærefrekvens - typisk 1 GHz eller højere i DOCSIS 3.1-systemer.

Cellulære basestationer

Feederkablet mellem en BTS-radioenhed og antennen i toppen af et tårn er næsten altid koaksialt - enten fleksibelt korrugeret coax eller stiv hardline. En 30 meter lang LMR-400, der kører ved 900 MHz, taber ca. 0,8 dB; ved 2,1 GHz (3G UMTS), taber den samme kørsel omkring 1,3 dB. Hver dB feedertab reducerer direkte den effektive udstrålede effekt, hvilket er grunden til, at fjernradiohovedinstallationer (RRH), der monterer radioenheden i toppen af ​​tårnet - forbundet til basebandenheden via fiber - er blevet dominerende: de eliminerer feedertabet fuldstændigt.

Medicinsk og industriel instrumentering

Ultralydstransducere, MRI-signalkæder og industrielle radarniveaumålere er alle afhængige af koaksiale forbindelser af samme grund som udsendelsessystemer: afskærmningsintegritet og kontrolleret impedans. I ultralyd fører koaksialen impulser til og fra piezoelektriske transducere med minimal forvrængning. De dielektriske materialer og ledermaterialerne skal i nogle tilfælde være biokompatible, og kablet skal overleve steriliseringscyklusser - krav, der skubber designs mod specielle fluorpolymer-dielektriske stoffer produceret på dedikerede ledninger og kabelekstruderlinjer.

GPS og satellitmodtagere

GPS fungerer ved 1575,42 MHz (L1) og 1227,60 MHz (L2). Koaksialløbet fra en aktiv GPS-antenne til en modtager føder både RF-signalet og DC-strømmen til antennens indbyggede LNA over det samme kabel. Kabeltab forringer direkte signal-til-støj-forholdet. En 10 meter lang RG-6 kørsel ved 1,5 GHz introducerer et tab på ca. 1,0 dB — overskuelig; et løb på 50 meter ville forbruge næsten 5 dB, hvilket typisk overstiger LNA-forstærkningen af ​​en standard aktiv antenne og kræver en inline-forstærket signalforstærker.

Ofte stillede spørgsmål om, hvordan Coax virker

Hvorfor har koaksialkabel så god EMI-afvisning?

Fordi det elektromagnetiske felt, der bærer signalet, er helt indesluttet mellem de indre og ydre ledere. Eksterne felter kan ikke trænge ind i et kontinuerligt skjold - de inducerer strømme på den ydre overflade af skjoldet, men disse strømme påvirker ikke det indre felt. Det omvendte er også sandt: kablets interne signalfelt stråler ikke udad, hvilket forhindrer interferens med andre systemer. Denne "koaksiale symmetri" er den grundlæggende årsag til, at coax klarer sig bedre end open-wire eller twisted-pair i RF-miljøer.

Hvad sker der, hvis du bruger det forkerte impedanskabel?

Brug af et 75 Ω kabel i et 50 Ω system skaber en impedansmismatch. Noget af signaleffekten reflekteres tilbage mod kilden ved hver overgang - ved indgangen og udgangen. De reflekterede og indfaldende bølger kombineres for at skabe stående bølger på kablet, hvilket betyder, at signalamplituden varierer langs kabellængden i stedet for at være konstant. En VSWR på 1,5:1 (et beskedent misforhold fra en 50/75 Ω forbindelse) repræsenterer omkring 4 % reflekteret effekt. I højeffekts RF-sendere kan overdreven reflekteret effekt beskadige sluttrinsforstærkeren. Ved præcisionsmåling introducerer den fejl i det målte signal.

Kan du køre strøm og signal gennem coax på samme tid?

Ja. Dette kaldes Power over Coax (PoC) eller, i satellitsammenhæng, LNB-strømforsyning. En jævnspænding (typisk 13 V eller 18 V for satellit-LNB'er; varierer for CCTV) er overlejret på den indre leder sammen med RF-signalet. En bias tee - et simpelt induktor-kondensator-netværk - adskiller DC- og RF-vejene i hver ende, hvilket gør det muligt for udstyret at udtrække eller injicere DC uden at påvirke RF-signalet. Strømværdier er begrænset af lederstørrelsen og konnektorkontaktværdierne, generelt et par hundrede milliampere for standardkoaksialisering.

Hvad begrænser den maksimale frekvens et koaksialkabel kan håndtere?

To faktorer sætter den øvre frekvensgrænse. For det første vokser dæmpningen med frekvensen, hvilket til sidst gør kablet upraktisk. For det andet - og mere fundamentalt - når bølgelængden af ​​signalet bliver sammenlignelig med kablets tværgående dimensioner, kan højere ordens udbredelsestilstande (TE- og TM-tilstande) exciteres ud over TEM-tilstanden. Disse tilstande bevæger sig med forskellige hastigheder, hvilket forårsager signalforvrængning og udstrålet lækage. Afskæringsfrekvensen for den første højere-ordens tilstand er ca f_c = 7,52 / (D d) GHz (med mål i cm). Standard RG-58 afskærer omkring 11 GHz; kabler med mindre diameter som UT-047 kan presse forbi 65 GHz.

Hvordan påvirker bøjning koaksialkabels ydeevne?

Bøjning af et koaksialkabel under dets minimale bøjningsradius forvrænger dielektrikumet, flytter den indre leder væk fra centrum og kan permanent deformere den ydre leder - som alle ændrer lokal impedans og øger signalrefleksionen. Producenter angiver en minimumsbøjningsradius, der typisk svarer til 10-20 gange kablets ydre diameter for fast installation og 6-10 gange for gentagne flex-applikationer. Skarpe knæk er permanent skadelige. I højfrekvente applikationer over 10 GHz skal der tages højde for selv blide bøjninger i halvstive kabler i enhedens elektriske ydeevne.
