Hvad er en afskærmet ledning?

Hvad er en afskærmet ledning: Det direkte svar

En afskærmet ledning er en elektrisk leder - eller gruppe af ledere - pakket ind i et eller flere lag af ledende materiale designet til at blokere elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI). Skjoldet fungerer som et Faraday-bur omkring de signalbærende ledere indeni, og omdirigerer uønsket elektrisk støj til jord i stedet for at lade det forvrænge det transmitterede signal. Rent praktisk betyder det, at data-, lyd-, video- eller strømsignalet, der bevæger sig gennem ledningen, ankommer til destinationen renere og mere præcist, end det ville gøre gennem et uafskærmet alternativ.

Afskærmede ledninger er basiskravet til ethvert miljø, hvor signalintegriteten ikke kan kompromitteres — industrielle automationsgulve, medicinsk udstyr, rumfartskabinetter, broadcast-studier og højhastighedsdatacentre er alle afhængige af dem dagligt. Uden afskærmning absorberer følsomme ledere udstrålet energi fra nærliggende motorer, skiftende strømforsyninger, fluorescerende belysning og endda andre kabler, der løber parallelt, hvilket forringer ydeevnen og introducerer fejlfrekvenser, der forstærker i skalaen.

Afskærmningsdækningen er udtrykt i procent. Et folieskjold opnår typisk 100 % dækning, mens et flettet skjold varierer fra 85 % til 98 % afhængig af fletningsvinkel og strengdensitet. For de fleste industrielle signalkabler målretter ingeniører mindst 90 % dækning at opfylde kravene i IEC 61000 og MIL-DTL-17 uden unødigt at øge kabeldiameteren eller omkostningerne.

Hvordan afskærmningslaget er opbygget

Selve skjoldet er ikke et enkelt standardiseret lag. Producenter vælger afskærmningsarkitektur baseret på frekvensområdet for forventet interferens, kablets fleksibilitetskrav og installationsmiljøet. At forstå hver enkelt konstruktionstype hjælper, når man skal specificere kabel til et nyt projekt eller evaluere en eksisterende installation.

Folieskjolde

Et folieskjold består af et tyndt lag aluminium eller kobber bundet til en polyesterfilmbærer. Folien vikler sig rundt om lederbundtet med et defineret overlap - typisk 10% til 25% - for at opretholde elektrisk kontinuitet. Folieskjolde leverer 100 % overfladedækning, hvilket gør dem yderst effektive mod højfrekvent EMI over 100 kHz. De er lette, tilføjer minimal diameter og er omkostningseffektive til multicore instrumentering og datakabler. Afvejningen er, at folieskærme er relativt skrøbelige og ikke egnede til kabler, der bøjer kontinuerligt i drift.

Flettede Skjolde

Et flettet skjold dannes ved at sammenflette fine tråde af fortinnet kobber, blottet kobber eller forsølvet kobbertråd i et vævet mønster omkring den eller de isolerede ledere. Fletningsdækning afhænger af antallet af bærere, pluk pr. tomme og trådens diameter. En fletning optimeret til lavfrekvent dæmpning - f.eks. under 10 MHz - kan bruge en 36-bærer, 16-strengs konfiguration med 95 % dækning. Flettede skærme giver fremragende mekanisk styrke, bevarer dækning, selv når kablet bøjes gentagne gange, og tilbyder lav overførselsimpedans, som er nøglemetrikken for skærmningseffektivitet ved lavere frekvenser.

Spiral og betjente skjolde

En spiral (eller serve) skærm vikler tråde spiralformet rundt om kabelkernen i stedet for at flette dem sammen. Denne konstruktion giver kablet maksimal fleksibilitet og den laveste bøjningsradius af ethvert skærmet design, hvorfor spiralskærmede kabler dominerer i mikrofonledninger, headsetkabler og medicinske patientovervågningsledninger, der bevæger sig konstant under brug. Dækningen er lidt lavere end en fletning ved det samme lederantal, og kontaktmodstanden øges ved højere flex-cyklusser, så spiralskærme er typisk ikke specificeret til RF- eller højfrekvente dataapplikationer.

Kombinationsskjolde

Til miljøer med interferens over et bredt frekvensspektrum afskærmer kombinationen lagfolie og fletning sammen. Folien forsegler hvert mellemrum for højfrekvent beskyttelse, mens fletningen giver mekanisk robusthed og forbedrer lavfrekvent afskærmningseffektivitet. Denne arkitektur er standard i Cat 7 og Cat 8 netværkskabler såvel som high-end koaksialkabler, der bruges i broadcast- og RF-transmissionsapplikationer. Kombinationsskærme kan opnå overførselsimpedansværdier under 5 milliohm pr. meter , hvilket direkte oversættes til målbare signalkvalitetsforbedringer i krævende installationer.

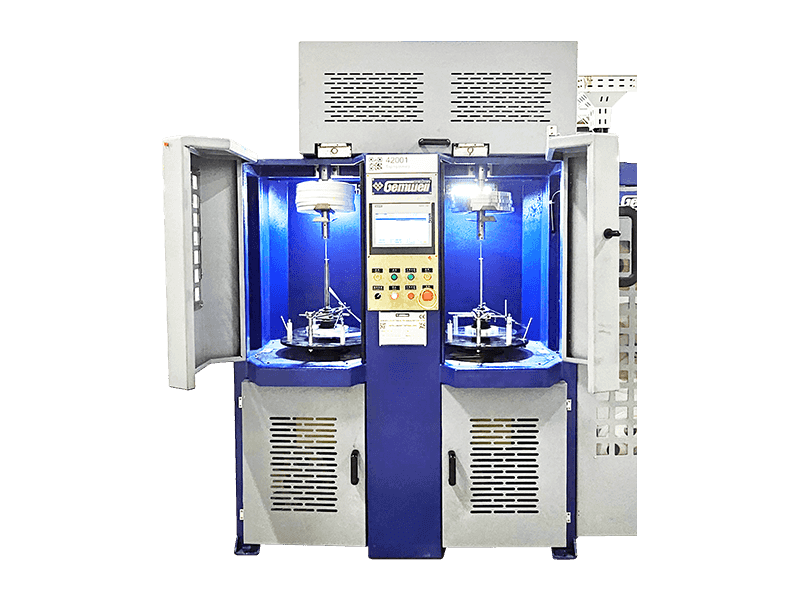

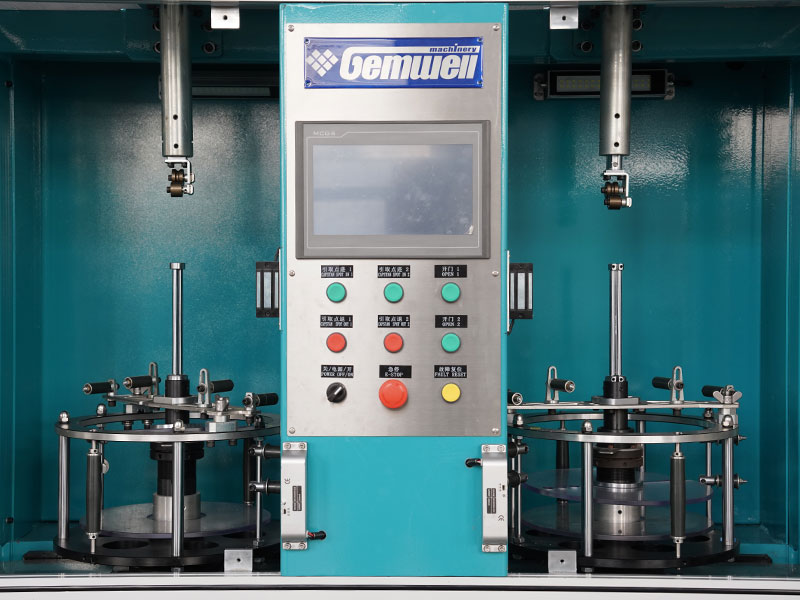

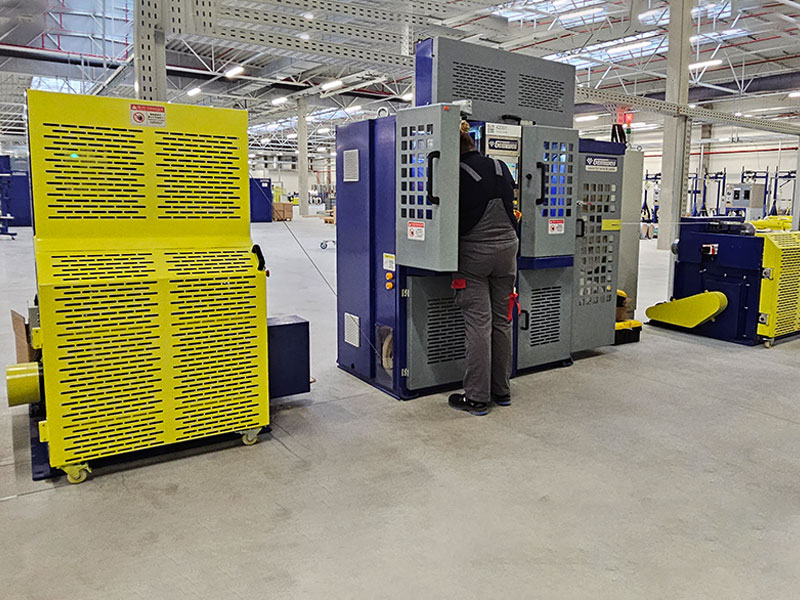

Rollen af Tråd og kabel taping i skærmet kabelsamling

Før det ledende skærmlag påføres, finder et kritisk mellemtrin sted: lednings- og kabeltaping. Denne proces vikler specialiseret tape rundt om lederbundtet eller individuelle isolerede ledere for at tjene flere strukturelle og funktionelle formål, der direkte påvirker, hvor godt det færdige skærmede kabel yder.

Tråd- og kabeltape fungerer som en adskiller mellem den indre isolering og den ydre skærm. Uden denne adskillelse ville folien eller fletningen presse direkte mod de isolerede ledere, hvilket ville skabe mekanisk slid under bøjning og indføre kapacitiv kobling mellem skjoldet og signallederne. Et ensartet, glat tapelag forhindrer begge problemer. Tapen bibeholder også rundheden af ​​kabelkernen, så afskærmningen påføres jævnt over hele omkredsen - en uregelmæssig kerneoverflade fører til ujævn folieoverlapning og inkonsekvent fletningsdækning, som begge forringer afskærmningseffektiviteten.

I flerlederafskærmede kabler er individuel par- eller gruppeafskærmning helt afhængig af lednings- og kabeltape for mekanisk integritet. Hvert parsnoet par i et screenet parsnoet (STP) eller foliesnoet par (FTP) design modtager sit eget foliebånd, før det samlede skjold påføres. Dette forhindrer krydstale mellem par, mens det stadig tillader den ydre fletning at fungere som et common-mode støjafvisningslag for hele kablet. Uden det indre tapetrin ville geometrien af ​​hvert par skifte under kablingsprocessen, hvilket ødelægger impedanskonsistensen, der definerer kablets datahastighedsevne.

Tapetyper, der bruges til kabelfremstilling

Ikke alle tapematerialer er udskiftelige. Kabelproducenter vælger tapetype baseret på driftstemperatur, dielektriske krav, fleksibilitetskrav, og om tapen i sig selv skal bidrage til afskærmning.

Overlapningsprocenten under lednings- og kabeltaping er også en kontrolleret variabel. En 50% overlapning er standard for polyesterfilmtape, der bruges som bindelag. For aluminium-polyester folietape, der udfører en afskærmningsfunktion, er et tættere overlap på 25 % almindeligt, fordi folien i sig selv giver 100 % dækning - overlapningen skal kun sikre, at der ikke åbnes mellemrum, når kablet bøjes. Producenter definerer overlapningstolerancer i deres proceskontroldokumenter, og afvigelser, der overstiger ±5 %, markeres for efterbearbejdning i kvalitetskontrollerede produktionsmiljøer.

Afskærmet vs. uskærmet ledning: Når forskellen faktisk betyder noget

Ydeevnegabet mellem skærmet og uskærmet ledning er ikke teoretisk - det viser sig på målbare måder afhængigt af applikationen. At forstå, hvornår afskærmning er essentiel i forhold til, hvornår det er unødvendigt, hjælper med at undgå overspecificering af kabel (hvilket tilføjer omkostninger og installationskompleksitet) eller underspecificering (hvilket forårsager reelle driftsproblemer).

Uskærmet parsnoet kabel (UTP) - standarden for de fleste Ethernet-kontorinstallationer - fungerer perfekt i miljøer, hvor EMI-kilderne er minimale, og kabelløb holdes under omkring 90 meter. Twist i parret giver en moderat grad af common-mode støjafvisning, hvilket er tilstrækkeligt til 10/100/1000Base-T Ethernet i en typisk erhvervsbygning. I det øjeblik disse kabelføringer kommer ind i et industrielt miljø med drev med variabel frekvens, store motorer eller tætte ledninger, der fører strøm- og signalkabler sammen, forringes UTP-ydeevnen målbart. Bitfejlfrekvenser stiger, linkhastigheder falder til lavere autoforhandlede hastigheder, og pakkegentransmissioner stiger.

Afskærmet snoet par (STP, FTP eller S/FTP afhængigt af arkitekturen) løser disse problemer ved at indeholde signalet i skjoldet og afvise eksternt koblet støj, før det når lederne. Det samme 90-meters løb, der kæmper med UTP i industrielle omgivelser, fungerer pålideligt ved Gigabit-hastigheder, når der bruges korrekt skærmet kabel - forudsat at skærmen er korrekt termineret til jord i begge ender.

Miljøer, der kræver afskærmet ledning

• Fremstillings- og samlebånd med servodrev og variabel frekvensdrev (VFD'er), der arbejder over 1 kHz switchfrekvenser
• Medicinsk billedbehandlingsudstyr, hvor selv lav amplitude støj på sensorledninger forvrænger diagnostiske data
• Udsendelse og lydproduktion, hvor 60 Hz brummen fra strøminfrastrukturen forringer signalkvaliteten
• Instrumentering kører i kemiske fabrikker, hvor kabelbakker blander termoelementsignalledninger med 480V strømforsyninger
• Bilelektronik i højspændings-EV-platforme, hvor der kræves skærmede HV-kabler for at forhindre interferens med CAN-bus- og LIN-bus-kommunikation
• Datacentre, der kører 25G og 100G kobberforbindelser, hvor passive DAC-kabler er afhængige af effektiv afskærmning for at opfylde BER-mål under 10^-12

Hvor uskærmet ledning forbliver det rigtige valg

• Standard Ethernet til kontorer og boliger under 1 Gbps i rene elektriske miljøer
• Interne ledninger i veldesignede afskærmede kabinetter, hvor selve kabinettet giver EMC-beskyttelse
• Ikke-kritisk jævnstrømsfordeling ved lave strømme, hvor ledet støj er acceptabel
• Kort signal løber under 1 meter i godartede miljøer, hvor koblingslængden er utilstrækkelig til at opfange meningsfuld interferens

Jording af skærmet ledning korrekt

En afskærmet ledning, der ikke er korrekt jordet, giver ringe eller ingen beskyttelse. Skjoldet skal have en lavimpedans vej til jord, for at opsamlet interferensenergi kan løbe væk. Forkert jording er en af ​​de mest almindelige årsager til EMC-fejl i systemer, der bruger skærmet kabel, og forståelse af den korrekte tilgang forhindrer dyre fejlfindingscyklusser efter installation.

For de fleste signalkabelapplikationer bør skærmen kun være jordet i den ene ende - typisk kildeenden. Denne enkeltpunktsjording forhindrer skærmstrømme i at flyde langs kablets længde, hvilket ville inducere en spænding på skærmen og omgå dens formål. Når skærmen er jordet i begge ender af et langt kabeltræk, driver enhver forskel i jordpotentiale mellem de to endepunkter - en almindelig hændelse i industrielle faciliteter, hvor jordbusser ved forskellige paneler kan variere med 1-5 V - en strøm gennem skærmen, der inducerer støj direkte på signallederne.

Undtagelsen er højfrekvente applikationer over ca. 1 MHz. Ved disse frekvenser skaber enkeltpunktsjorden en kvartbølgeresonans langs skjoldet, der faktisk kan forværre højfrekvent støjoptagelse. RF- og højhastighedsdatakabelafskærmninger er jordet i begge ender og ved flere mellemliggende punkter for at sikre, at skærmen forbliver på et ensartet potentiale på tværs af længden. Koaksialkabel til RF-brug bærer altid en dobbeltjordet skærm af denne grund.

Almindelige jordingsfejl, der skal undgås

• Ved at efterlade skjoldet uforbundet (svævende) i den ene eller begge ender - dette gør skjoldet til en antenne snarere end en barriere
• Jording gennem en lang pigtail-ledning - selv en 50 mm pigtail-ledning introducerer målbar induktans, der begrænser skjoldets effektivitet over et par hundrede kHz
• Brug af en dedikeret skjoldjord, der ikke er bundet tilbage til hovedsystemets jord - isolerede jorder ved forskellige potentialer forårsager det samme problem som ingen jord overhovedet
• Diskontinuerlige skærmforbindelser gennem stik - hvert stik langs en skærmet kabelføring skal give 360-graders skærmafslutning, ikke en lille pigtail-kontakt
• Blanding af enkeltpunkts- og flerpunktsjording på det samme kabelløb uden et klart designrationale - dette giver uforudsigelig resonansadfærd

Hvordan tråd- og kabeltaping påvirker impedans og signalkvalitet

Tapetrinnet i kabelfremstilling er ikke rent mekanisk - det har en direkte elektrisk effekt på det færdige kabels impedansegenskaber. Impedans bestemmer, hvor godt et kabel transmitterer højhastighedssignaler uden refleksioner, der korrumperer data, og båndmaterialets dielektriske konstant er en af ​​de variabler, der bestemmer impedansen sammen med lederdiameteren og -afstanden.

For et 50-ohm koaksialkabel skal dielektricitetskonstanten for alle isoleringsmaterialer mellem centerlederen og skærmen - inklusive eventuelle tapelag - medregnes i geometriberegningen. Polyesterfilmtape har en dielektrisk konstant på ca. 3,2-3,4. PTFE tape er cirka 2,1. En kabeldesigner, der skifter tapemateriale uden at genberegne lederdiameteren eller -afstanden, vil producere et kabel, der ikke opfylder dets målimpedans, hvilket fører til returtabsfejl på det færdige kabel.

I parsnoede datakabler bestemmer tråd- og kabeltapetrinnet den effektive dielektrikum, der omgiver hvert par, som direkte styrer parrets karakteristiske impedans og udbredelseshastighed. Kategori 6A-kabel, for eksempel, kræver individuel par impedanskontrol inden for ±2 ohm over hele 500 MHz frekvensområdet. At opnå denne tolerance kræver præcis kontrol over tapetype, tykkelse, spænding og overlapningsprocent under tapetrinnet. En 10 % variation i båndtykkelsen kan forskyde parimpedansen med så meget som 1 ohm ved høje frekvenser, hvilket er inden for, men tæt på, tolerancebudgettet.

Udbredelseshastighed - udtrykt som en procentdel af lysets hastighed, forkortet NVP - påvirkes også af båndets dielektriske. Et kabel med polyestertape har en lavere NVP end det samme design med PTFE-tape, fordi den højere dielektriske konstant bremser signaludbredelsen. Til test af tidsdomænereflektometri (TDR) og tidsforsinkelseskompensation i strukturerede kabelsystemer har installatøren brug for kabelproducentens offentliggjorte NVP-værdi, som står for det specifikke bånd, der bruges i produktionen.

Afskærmet ledning i specifikke industriapplikationer

Hver industri, der er afhængig af skærmet ledning, står over for et særskilt sæt af miljømæssige udfordringer, signaltyper og installationsbegrænsninger. Den måde, hvorpå skærmet ledning specificeres og installeres, varierer i overensstemmelse hermed, og forståelsen af ​​disse forskelle gør det lettere at vælge det rigtige kabel til et nyt design eller fejlfinde en eksisterende installation.

Industriel automation og processtyring

PROFIBUS-, PROFINET-, DeviceNet- og Modbus TCP-feltbusnetværk specificerer alle skærmede kabler i deres respektive fysiske lagstandarder. En PROFIBUS-installation kræver for eksempel et enkelt snoet skærmet par med en karakteristisk impedans på 135–165 ohm ved 3–20 MHz. Skærmen skal være jordet ved hvert kontrolpanel og feltenhedskoblingsboks gennem en lavimpedansforbindelse, typisk opnået med en kabelforskruning, der giver 360 graders skærmafslutning. I et typisk bilværksted med 150-200 svejserobotter er forkert afskærmet feltbuskabel den mest almindelige årsag til kommunikationsfejl der lukker produktionslinjer.

Medicinsk og sundhedsudstyr

EKG-ledninger, EEG-elektrodekabler og ultralydstransducerforbindelser kræver alle afskærmet ledning, men medicinsk kabeldesign tilføjer krav ud over grundlæggende EMI-afvisning. Kablet må ikke indføre betydelig kapacitans mellem patient og jord (til patientsikkerhedsisolering), skal forblive fleksibelt efter hundredevis af spolecyklusser og skal modstå gentagen desinfektion med aggressive kemiske midler. Mange medicinske signalkabler bruger tri-aksial konstruktion - en centerleder, en indre skærm og en ydre skærm - hvor den indre skærm aktivt drives til det samme potentiale som centerlederen for at eliminere kapacitiv signalbelastning. Denne teknik, kaldet drevet eller aktiv afskærmning, gør det muligt for kablet at have meget lav effektiv kapacitans selv over længder på 2-3 meter.

Luftfart og forsvar

MIL-DTL-27500 og MIL-DTL-17 styrer skærmede ledninger, der bruges i rumfartsplatforme. Disse standarder påbyder PTFE-tape i kabelsamlingens tapetrin, fordi PTFEs temperaturklassificering på -65°C til 260°C dækker hele spektret af luftbårne miljøer. Afskærmningskravene til flyelektroniske ledninger adresserer også indirekte lyneffekter - et fly i høj højde kan opleve et 200 kA lynnedslag, der kobles til ledningsnet i hele flyskroget. Afskærmet ledning i flyelektronikbundter skal overføre mindre end 1 % af koblet energi til den indre leder, hvilket sætter et meget lavt overførselsimpedansmål. Tråd- og kabeltaping i disse samlinger udføres under streng proceskontrol med 100 % dækningsverifikation, før afskærmningen påføres.

Lyd og udsendelse

Professionelt afbalanceret lydkabel bruger et par ledere omgivet af en spiral eller flettet skærm. Det afbalancerede differentiale signal afviser common-mode støj, der vises ligeligt på begge ledere - inklusive 60 Hz brummen fra belysningsinfrastruktur, HVAC-systemer og strømledninger, der kører parallelt. Skjoldet giver en ekstra barriere for støjkilder, der ellers ville fremstå som et common-mode signal. I broadcast-studier, hvor hundredvis af lyd-feeds kører parallelt over lange afstande, er kombinationen af ​​balanceret ledninger og afskærmning det, der tillader ren signaltransmission uden at forstærke jordsløjfer. Standard mikrofonkabel bibeholder for eksempel signalintegriteten over løb på mere end 50 meter ved støjgulve under -90 dBu.

Sådan identificeres en afskærmet ledning ved dens markeringer og konstruktion

Ved inspektion af et kabel bekræfter flere visuelle og printede indikatorer, om det er afskærmet, og beskriver den anvendte type afskærmning. Forståelse af disse markeringer sparer tid, når du køber et erstatningskabel eller kontrollerer, at et installeret kabel opfylder specifikationerne.

Kabelkappeudskrivning inkluderer typisk en betegnelseskode, der identificerer skjoldtypen. Fælles betegnelser følger IEC 60228 og UL navngivningskonventioner:

• F/UTP — Samlet folieskjold, uafskærmede snoede par indeni. Almindelig i Cat 5e og Cat 6 afskærmede installationer.
• U/FTP — Intet samlet skjold, individuelle folieafskærmede snoede par. Anvendes i Cat 6A og Cat 7 for at reducere krydstale mellem par.
• S/FTP — Flettet samlet skjold plus individuelle folieafskærmede par. Højeste ydeevne til Cat 7 og Cat 8 applikationer.
• SY, CY, YCY — Europæiske betegnelseskoder for skærmede strøm- og styrekabler med ståltrådsarmering og/eller kobberflettet skærme.
• RG (radioguide) — Angiver koaksialkabel. Det specifikke RG-nummer (RG-58, RG-6, RG-213) angiver den skjoldtype og -konstruktion, der er defineret i den originale MIL-C-17-specifikation.

Fysisk skæring i et kabeltværsnit afslører skærmlaget direkte. Et folieskjold fremstår som et lyst, reflekterende metallisk lag under den ydre jakke, typisk med en dræntråd, der løber langs den. Et flettet skjold viser et synligt vævet trådmønster. Hvis begge er til stede, bruger kablet en kombinationsafskærmning. Tråd- og kabeltapelaget, hvis det er til stede, fremstår som en glat filmomvikling umiddelbart inde i skjoldlaget - ofte gennemskinnelig eller off-white for polyestertape, eller sølvfarvet for folietape, der omvikler individuelle par.

Valg af den rigtige afskærmede ledning til din applikation

At specificere skærmet ledning korrekt indebærer mere end at vælge den højeste tilgængelige skærmdækning. Overspecificering øger kabelomkostninger, diameter, vægt og installationstid. Underspecificering efterlader systemet sårbart over for interferens. En struktureret udvælgelsesproces tager højde for det faktiske interferensmiljø, signaltype, frekvensområde, mekaniske krav og installationsbegrænsninger.

Start med at karakterisere interferenskilderne i miljøet. Et frekvensomformerskifte ved 8 kHz genererer harmoniske op til flere hundrede kHz, hvilket kræver en folie- eller fletskærm med lav overførselsimpedans i det frekvensområde. En nærliggende radiosender eller radarinstallation genererer interferens over 30 MHz, hvor foliedækningen er mere kritisk end flettevinklen. Hvis begge typer interferens er til stede, er et kombinationsskjold det korrekte udgangspunkt.

Kablets flexlevetid er ofte den afgørende faktor mellem folie og fletning. Folieskjolde revner og udvikler huller efter relativt få flex-cyklusser - typisk færre end 10.000 i dynamiske applikationer. Flettede skjolde kan tåle hundredtusindvis af flex-cyklusser, før dækningen forringes meningsfuldt. Spiralskjolde kan opretholde millioner af flex-cyklusser, men med reduceret højfrekvent afskærmningseffektivitet. Matchning af skærmtypen til de forventede flex-cyklusser i drift forhindrer for tidlig kabelfejl, der ellers ville fremstå som intermitterende skærmningsforringelse og uforudsigelige signalkvalitetsproblemer.

Temperaturklassificeringen skal omfatte både driftsmiljøet og eventuelle kortvarige udflugter. Et kabel, der er normeret til 75°C driftstemperatur, er ikke egnet til installation i nærheden af ​​en varmekilde, der topper ved 90°C under produktionscyklusser, selvom 90°C kun nås kortvarigt. Tapematerialet, der bruges i tråd- og kabeltapetrinnet, er ofte den begrænsende komponent for temperaturklassificering - polyestertape håndterer op til 125°C, mens PTFE-tape udvider området til 260°C til højtemperaturapplikationer.

Bekræft endelig termineringsmetoden, før du afslutter et kabelvalg. En flettet skærm kræver en bagskal eller kabelforskruning, der giver periferisk skærmkontakt - ikke en pigtail. En folieafskærmning med en afløbsledning kræver et stik, der passer til tildelingen af ​​afløbstrådens ben. Installation af et kabel med den forkerte termineringstilgang gør afskærmningen stort set ineffektiv, uanset hvor godt selve kablet er specificeret.
