Forårsager indpakning af elektriske kabler skade? Hvad du behøver at vide

Det korte svar: Indpakning af kabler er sikkert - men kun når det er gjort korrekt

Indpakning af elektriske kabler og forlængerledninger forårsager ikke i sig selv skader eller sikkerhedsrisici. Men hvordan du pakker dem ind, gør en enorm forskel. Stram opvikling, bøjning i skarpe vinkler eller bundtning af kabler, mens de er under belastning, kan generere varme, forringe isoleringen og forkorte ledningens levetid. Grundårsagen til de fleste kabelrelaterede fejl er ikke selve indpakningen, men ukorrekt indpakningsteknik kombineret med kabelkonstruktion af lav kvalitet.

At forstå, hvorfor nogle kabler holder i årtier, mens andre flosser, overophedes eller svigter inden for et år, kræver at man ser på to indbyrdes forbundne faktorer: hvordan kabler opbevares og administreres i daglig brug, og hvordan kablet blev fremstillet i første omgang - især wire- og kabelekstruderens rolle i at bestemme det endelige produkts strukturelle integritet.

Hvorfor den måde, du vikler kabler på, faktisk betyder noget

Elektriske kabler og forlængerledninger er ikke kun metalledere. De er lagdelte systemer - en lederkerne omgivet af isolering, nogle gange med ekstra afskærmning eller kappe - og hvert lag har fysiske tolerancer. Når du vikler et kabel, lægger du mekanisk belastning på alle disse lag samtidigt.

Varmeopbygning i oprullede forlængerledninger

En af de mest dokumenterede risici ved indpakning af kabler er termisk akkumulering. Når en forlængerledning er viklet og stadig er forbundet til et strømførende kredsløb, opfører den sig som en induktor - varme genereret af elektrisk modstand kan ikke spredes så effektivt, som den ville gøre i en oprullet tilstand. En fuldt oprullet 13-amp forlængerledning, der bærer tæt på sin nominelle belastning, kan nå temperaturer 30-50°C højere end det samme kabel lagt fladt. Dette er grunden til, at forlængertrådsruller, der sælges i Storbritannien og EU, bærer eksplicitte advarsler om at rulles helt ud før brug under tung belastning.

Varmeopbygningen fremskynder nedbrydning af isolering. De fleste standard PVC-isoleringer er vurderet til at fungere kontinuerligt ved 70°C. Gentagne overophedningscyklusser får PVC til at blive skør, revne og til sidst blotlægge lederen - hvilket skaber en stød- og brandfare, der ser ud til at komme ud af ingenting år efter den første skade.

Mekanisk belastning af leder og isolering

Bøjningsradius er en kritisk specifikation for ethvert kabel. Hver trådtype har en minimal bøjningsradius - den strammeste kurve, den kan opretholde uden permanent deformation. At vikle kabler stramt omkring en lille krog, et kabelhjulsnav med en smal kerne eller endda din egen arm kan krænke denne minimale bøjningsradius. Konsekvenserne omfatter:

• Mikrobrud i individuelle trådtråde i lederen
• Spændingsrevner i isoleringsjakken, især i kolde omgivelser
• Delaminering af kappen fra isoleringen i flerlagskabler
• Øget modstand på beskadigede punkter, hvilket fører til lokal opvarmning

For standard 1,5 mm² fleksibelt kabel, der almindeligvis anvendes i husholdningsforlængerledninger, er den anbefalede minimumsbøjningsradius typisk 15–20 mm. De fleste mennesker vikler kabler ind i løkker, der er langt mindre end dette uden at indse den langsigtede skade, de forårsager.

Rollen af Tråd- og kabelekstruder i kabelkvalitet

Før et kabel når en forbrugers hænder, passerer det gennem en fremstillingsproces, hvor wire- og kabelekstruderen er det centrale udstyr. Ekstruderen påfører isolerings-, kappe- og beklædningslagene på lederen ved at tvinge smeltet polymer - sædvanligvis PVC, XLPE, LSZH eller TPE - gennem en præcist konstrueret matrice ved kontrolleret temperatur, tryk og hastighed. Kvaliteten af ​​denne ekstruderingsproces bestemmer direkte, hvor godt et kabel tolererer de fysiske belastninger ved daglig indpakning, bøjning og oprulning.

Hvordan ekstruderingsparametre påvirker holdbarheden

En lednings- og kabelekstruder opererer inden for et stramt parametervindue. Afvigelse fra optimale indstillinger introducerer defekter, der muligvis ikke er synlige for det blotte øje, men som reducerer kablets mekaniske og termiske ydeevne væsentligt:

Dette er grunden til, at kabler fra velrenommerede producenter - hvis ledninger og kabelekstruderlinjer overvåges med in-line gnisttest, vægtykkelsesmålere og kontinuerlig diametermåling - konsekvent udkonkurrerer billig import, der springer disse kvalitetskontroller over. Et kabel med en ensartet 0,8 mm isoleringsvæg hele vejen rundt vil bøje tusindvis af gange mere, før det svigter, end et kabel med en 0,4 mm tynd plet på den ene side.

Valg af isoleringsmateriale og deres effekt på fleksibilitet

Polymerforbindelsen, der føres ind i wire- og kabelekstruderen, spiller også en stor rolle i, hvordan et færdigt kabel reagerer på indpakning. Forskellige isoleringsmaterialer har meget forskellige fleksibilitetsprofiler:

• Standard PVC: Lav pris, meget brugt, men bliver stiv og skør ved temperaturer under 0°C. Indpakning af PVC-isolerede kabler i kolde omgivelser øger risikoen for isoleringsrevner markant.
• Fleksibel PVC (med blødgørere): Meget mere bøjelig ved lave temperaturer, mere tilgivende, når den er viklet stramt. Almindeligvis brugt i husholdningsforlængerledninger.
• XLPE (krydsbundet polyethylen): Fremragende termisk modstand op til 90°C kontinuerlig, bedre mekaniske egenskaber end PVC, men mindre fleksibel ved stuetemperatur. Anvendes i kraftigere kabler.
• TPE (termoplastisk elastomer): Overlegen fleksibilitet og ydeevne ved kolde temperaturer. Kabler med TPE-kapper kan vikles tæt og forbliver ubeskadigede, hvorfor de foretrækkes til bærbart værktøj og udendørsudstyr.
• LSZH (Low Smoke Zero Halogen): Anvendes i miljøer, hvor giftige dampe er et brandsikkerhedsproblem, såsom tunneler og datacentre. Generelt stivere end PVC-ækvivalenter.

At vide, hvilket materiale dit kabels isolering er lavet af, hjælper dig med at træffe en mere informeret beslutning om, hvor tæt det kan pakkes, og under hvilke omgivende temperaturforhold.

Korrekte teknikker til indpakning af elektriske kabler og forlængerledninger

Når man kender risiciene, er det næste praktiske spørgsmål, hvordan man pakker kabler korrekt, så de holder længere, forbliver sikrere og forbliver nemme at installere. Der er adskillige etablerede metoder, der bruges af fagfolk i den audiovisuelle, elektriske og bygge-og anlægsindustri, som passer perfekt til daglig brug i hjemmet og på arbejdspladsen.

Over-Under-metoden

Over-under-teknikken er guldstandarden for indpakning af kabler, der skal vikles og opbevares gentagne gange. I stedet for at vikle kablet i samme rotationsretning hver gang - hvilket opbygger vridningsspænding i lederen - skifter du retningen på hver sløjfe. Den ene løkke går "over" i en naturlig bue, den næste går "under" med et let indadvendt vrid, og så videre skiftevis. Dette resulterer i en spole, der ligger fladt, ruller ud uden at knække og ikke akkumulerer den hukommelseseffekt-vridning, der ødelægger kabler over tid. Professionelle lydteknikere og kamerahold bruger denne metode som standard, fordi en enkelt mikrofon eller videokabel kan koste flere hundrede dollars.

Overholdelse af minimum bøjningsradius

Som en praktisk tommelfingerregel bør sløjfediameteren ved oprulning af et kabel være mindst 8 til 10 gange kablets ydre diameter. For en typisk forlængerledning med en diameter på 10 mm betyder det, at løkker ikke er mindre end 80-100 mm i diameter. Vikles omkring en smal krog, en tynd søm eller dine fingre skaber bøjninger langt strammere end dette, og gentagen brug forværrer skaden, indtil der opstår en fejl.

Brug af kabelbindere, velcrostropper og rigtige ruller

Hvordan du sikrer et indpakket kabel betyder lige så meget som selve indpakningsteknikken:

• Velcro kabelbindere er at foretrække frem for plastik lynlåse, fordi de ikke komprimerer kablet. Et lynlås, der er spændt stramt rundt om et bundt kabler, skaber et punkt med koncentreret tryk, der kan deformere isolering og skabe et isolationssvagt punkt over tid.
• Genanvendelige krog-og-løkke stropper designet specielt til kabler - tilgængelige fra producenter som Hellermann Tyton og Panduit - påfør jævnt, blidt tryk rundt om spolen uden indsnævring.
• Kabeltromler med store kernediametre opretholde en sikker bøjningsradius i hele den lagrede længde. Ruller med en kernediameter på mindst 150 mm anbefales til forlængerledninger op til 25 m lange.
• Figur-8 opbevaring på et fast beslag eller pind er et alternativ til coiling, der fuldstændigt eliminerer opbygning af vridningsspænding. Kablet krydser sig selv i midtpunktet med hver omvikling, og ophæver den rotation, der er indført på hver side.

Vikl aldrig en strømførende, belastet forlængerledning, mens den er oprullet

Dette fortjener sin egen vægt. Hvis du bruger en forlængerledning til at forsyne udstyr, der nærmer sig dens nominelle strømstyrke - såsom en rumvarmer, et elværktøj eller en højtryksrenser - ledningen skal rulles helt ud før brug. At køre en oprullet forlængerledning ved 10 ampere på et 13-amp-kabel er en kendt brandrisiko. Britiske brandundersøgelsesdata har gentagne gange identificeret oprullede forlængerledninger som en antændelseskilde i husbrande. IET Wiring Regulations og fabrikantens vejledning afspejler begge dette.

Hvordan tråd- og kabelekstruderteknologi påvirker indpakningsadfærden for moderne kabler

Ydeevneforskellen mellem et kabel, der overlever tusindvis af wrap-unwrap-cyklusser, og et, der svigter efter et par måneder, skyldes næsten udelukkende, hvad der skete inde i wire- og kabelekstruderen under fremstillingen. Moderne ekstruderlinjer er betydeligt mere sofistikerede end dem for tyve år siden, og de resulterende kabler afspejler dette fremskridt.

Enkeltpas flerlags ekstrudering

Moderne tråd- og kabelekstruderkonfigurationer kan påføre flere polymerlag i en enkelt passage gennem en tandem- eller tredobbelt matricesamling. Denne co-ekstruderingsteknik skaber et kabel, hvor isoleringslaget og den ydre kappe er smeltet sammen på et molekylært niveau i stedet for blot at sidde oven på hinanden. Co-ekstruderede kabler modstår delaminering under gentagne bøjninger - en kritisk fordel for ethvert kabel, der regelmæssigt vil blive oprullet og afviklet.

Kontinuerlig vulkanisering og XLPE-behandling

For kabler med højere specifikationer føres lednings- og kabelekstruderen ind i et kontinuerligt vulkaniseringsrør (CV), hvor den ekstruderede XLPE-isolering tværbindes af varme og tryk umiddelbart efter påføring. Tværbindingen skaber et tredimensionelt polymernetværk, der ikke kan smelte - i modsætning til termoplastisk isolering - og er langt mere modstandsdygtigt over for permanent deformation, når kabler vikles under belastning. XLPE-kabler kan tåle kontinuerlige driftstemperaturer op til 90°C sammenlignet med 70°C for standard PVC, hvilket giver en større termisk sikkerhedsmargin, når kabler opbevares i spoler.

Præcis vægtykkelseskontrol

Moderne tråd- og kabelekstruderlinjer er udstyret med laser- eller røntgendiametermålere og automatiske centreringssystemer, der holder lederen centreret i matricen til tolerancer på ±0,02 mm eller bedre. Dette sikrer en ensartet vægtykkelse rundt om hele kablets omkreds. Excentricitet - hvor lederen sidder off-center, hvilket gør den ene side af isoleringen tynd - er en af ​​de primære årsager til isolationsfejl ved bøjninger, fordi den tynde side får den største mekaniske belastning, når kablet bøjes.

Når du køber forlængerledninger eller elektriske kabler til generelle formål, er leder efter produkter, der er fremstillet i henhold til IEC 60227, IEC 60502 eller BS 6004 standarder, en rimelig proxy for at vide, at lednings- og kabelekstruderprocessen var korrekt kontrolleret. Disse standarder specificerer minimumsvægtykkelser, lederkonstruktion og elektriske testkrav, som et dårligt ekstruderet kabel ville svigte.

Almindelige fejl ved indpakning af elektriske kabler og forlængerledninger

Selv folk, der generelt er forsigtige med deres udstyr, laver jævnligt indpakningsfejl, der forværrer alvorlig skade over måneder og år. Her er de hyppigst observerede fejl, og hvorfor de betyder noget:

• Indpakning fra stikkets ende indad: Dette sætter det mest mekanisk belastede punkt - trækaflastningen ved stikket - under yderligere bøjningsbelastning, hver gang kablet vikles. Begynd altid at rulle fra midten af ​​kablet og afslut i begge ender.
• Fastgørelse af spolen ved at dreje kablet rundt om sig selv: At binde et kabel ind i en knude ved hjælp af sin egen hale skaber et skarpt bøjnings- og vridningsspændingspunkt, som ikke kan fortrydes uden at belaste kablet yderligere. Brug i stedet en separat velcro-strop eller kabelbinder.
• Opbevaring af kabler på varme steder, mens de er oprullet: Et oprullet kabel, der opbevares ved siden af en kedel, i nærheden af en radiator eller i en varm bil, fremskynder migrationen af blødgøringsmiddel ud af PVC-isolering betydeligt. Når blødgøringsmidlet er væk, bliver PVC'en stiv og skør.
• Vikle kabler tæt omkring udstyrshåndtag: Mange mennesker vikler forlængerledninger tæt omkring håndtaget på et elværktøj eller en støvsuger til opbevaring. Den snævre radius ved omviklingspunkterne og trykket fra kablets egen spænding forårsager vedvarende deformation.
• Stabling af tunge genstande oven på oprullede kabler: Flade spoler, der opbevares under hylder med værktøj eller udstyr stablet på dem, lider af kompressionsdeformation af isoleringen. Dette er især skadeligt for kabler i fladt båndstil.

Inspicering af kabler for skader forårsaget af forkert indpakning

Et af de undervurderede aspekter af kabelvedligeholdelse er at vide, hvad man skal kigge efter, når man vurderer, om et kabels indpakningshistorik har forårsaget skade. Visuel inspektion fanger de mest alvorlige problemer, før de bliver en sikkerhedsrisiko.

Visuelle tegn på indpakningsskade

• Kinking: En skarp V- eller U-fold i kabelkappen, der ikke slapper af, når kablet lægges fladt. Dette indikerer, at ledertrådene nedenunder er blevet permanent deformeret.
• Hvide stressmærker på yderjakken: En bleg eller hvidlig misfarvning ved et bøjningspunkt indikerer, at polymeren har strakt sig ud over sin elastiske grænse. Dette kaldes "stressblegning" og er et tidligt advarselstegn på, at der kommer revner.
• Synlige revner på yderjakken: Enhver overfladerevne skal behandles som en diskvalificerende defekt. Selvom den underliggende isolering virker intakt, tillader en revnet kappe fugtindtrængning, der accelererer lederkorrosion og til sidst forårsager isolationsfejl.
• Permanent sæt eller "memory coiling": Et kabel, der bevarer sin oprullede form og ikke kan lægges fladt uden at springe tilbage, har betydelig indre vridningsspænding. Dette er mindre farligt end at revne, men indikerer akkumuleret træthed.
• Varmemisfarvning ved kabelindgangspunktet på et stik eller en stikkontakt: Brun eller gul misfarvning af kabelkappen nær et stik indikerer, at der er opstået overophedning - ofte forårsaget af overdreven modstand ved et beskadiget bøjningspunkt inden for stikindgangszonen.

Ethvert kabel, der viser knæk, revner, stressblegning eller varmemisfarvning, skal straks tages ud af drift. Forsøg på at reparere husholdningskabler med elektrisk tape er ikke en sikker langsigtet løsning - tapeklæberen nedbrydes over tid, og den underliggende skade på lederen er muligvis ikke synlig udefra.

Valg af forlængerledninger og kabler bygget til gentagen indpakning

Hvis din applikation indebærer hyppig op- og afvikling af kabler - udendørsværktøj, bærbart udstyr, brug på værksted - bestemmer valget af kabel på købsstedet, hvor længe det vil holde, og hvor sikkert det kan opbevares. Her er hvad du skal kigge efter:

Klasse 5- og Klasse 6-ledere - de fintrådede betegnelser i henhold til IEC 60228 - kan have individuelle tråddiametre så små som 0,1 mm sammenlignet med 0,4 mm i en Klasse 1 solid leder. Denne fintrådning opnås ved præcisionsledningstræknings- og bundtningsmaskiner opstrøms for wire- og kabelekstruderen, og det ændrer fundamentalt, hvordan det færdige kabel reagerer på bøjning. En klasse 5-leder i en 1,5 mm² fleksibel ledning kan indeholde over 30 individuelle kobbertråde, der hver kun bærer en del af den samlede strøm, hvor hver tråd kan bevæge sig i forhold til sine naboer, når kablet bøjes. Dette er grunden til, at fleksible forlængerledninger føles mærkbart anderledes end de faste ledninger inde i vægge - og hvorfor de kan overleve tusindvis af omviklingscyklusser, der ville brække en solid leder på dage.

Industri og lovgivningsmæssig kontekst: Hvad standarder siger om kabelindpakning

Elektriske sikkerhedsbestemmelser og kabelstandarder foreskriver typisk ikke nøjagtigt, hvordan forbrugere skal pakke deres kabler, men de sætter de fremstillings- og brugstærskler, der gør sikker indpakning mulig. At forstå disse standarder hjælper med at kontekstualisere, hvad et kabel er designet til at tolerere.

• IEC 60227 specificerer PVC-isolerede kabler til nominelle spændinger op til og med 450/750V, der dækker de konstruktions-, test- og mærkningskrav, som en lednings- og kabelekstruderdrift skal opfylde for at producere kompatibelt kabel.
• IEC 60884 og BS 1363 dække stik- og fatningssystemerne, som forlængerledningerne forbindes til, og inkludere krav til trækaflastning, der beskytter kabelindgangspunktet - det mest sårbare sted for bøjningsinduceret skade.
• EN 50525 er den harmoniserede europæiske standard for lavspændingsenergikabler, herunder fleksible ledninger til generel brug. Den specificerer bøjningstest, varmeældningstest og minimumslederfleksibilitetskrav, som kabler skal bestå, før de kan sælges på europæiske markeder.
• HSE-vejledning (UK Health and Safety Executive) om elektrisk sikkerhed på arbejdspladsen angiver eksplicit oprullede forlængerledninger, der bruges ved eller nær mærkestrøm, som en anerkendt elektrisk fare, og anbefaler, at arbejdere anvender kabelruller med termiske udskæringer, når de betjener forlængerledninger ved høje belastninger.

Bøjningstesten specificeret i EN 50525 - hvor en prøve af kabel bøjes omkring en dorn med defineret diameter i mindst 30.000 cyklusser - giver en konkret indikation af, hvad standard-kompatible kabler er designet til at modstå. Et kabel, der består denne test på fabrikken, efter at være blevet produceret på en korrekt kalibreret wire- og kabelekstruder med ensartet vægtykkelse og god polymerkvalitet, har en fundamentalt anderledes levetidsprofil end et ikke-kompatibelt kabel, der omgår disse tests.

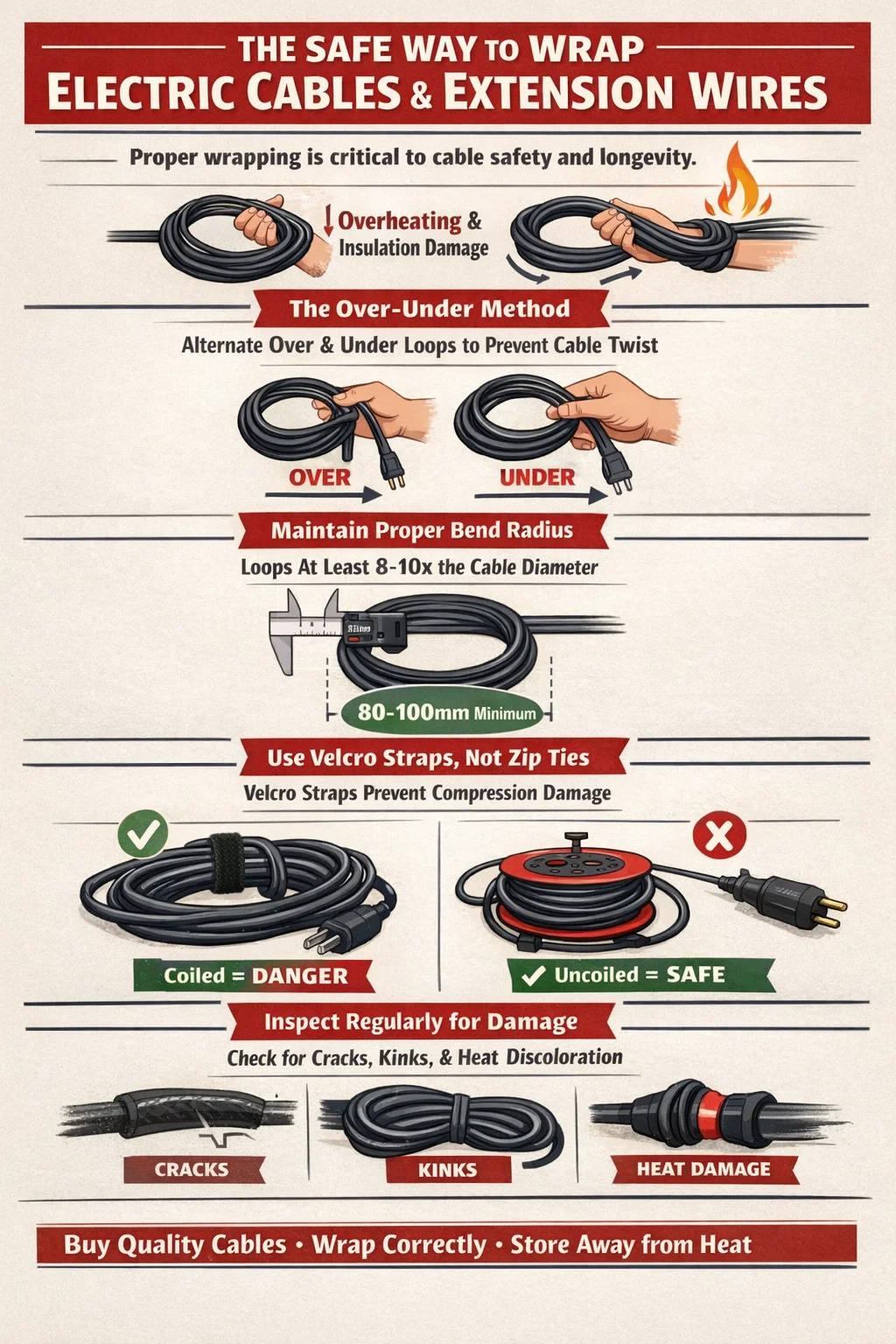

Praktisk oversigt: Nøgleregler for sikker indpakning af elektriske kabler

Her er nøgleprincipperne for alle, der håndterer elektriske kabler og forlængerledninger i et hjem, et værksted eller i et professionelt miljø, ved at samle alt til handlingsvenlig vejledning:

1. Rul altid forlængerledningerne helt ud, før du bruger dem under kraftige elektriske belastninger. Selv delvis afvikling er bedre end ingen. At køre en oprullet 13-amp ledning ved 10 ampere eller mere er en dokumenteret brandrisiko.
2. Brug over-under-indpakningsteknikken til kabler, der ofte vil blive oprullet og afviklet. Dette eliminerer torsionshukommelse og forlænger kablets levetid betydeligt.
3. Oprethold en løkkediameter på mindst 8-10 gange kablets ydre diameter ved oprulning. For et 10 mm kabel skal løkker være mindst 80–100 mm i diameter.
4. Fastgør spolerne med velcrostropper i stedet for lynlås. Lynlåse skaber kompressionsskader på sikringspunktet over tid.
5. Køb kabler lavet efter IEC eller BS standarder og se efter fleksibel PVC- eller TPE-isolering og klasse 5- eller klasse 6-fintrådede ledere til applikationer, der involverer almindelig oprulning.
6. Efterse kablerne regelmæssigt til knæk, stressblegning, revner eller varmemisfarvning i nærheden af propper. Tag straks beskadigede kabler ud af drift.
7. Opbevar kabler væk fra varmekilder og undgå at stable tunge genstande på snoede kabler.

Kabler er ikke vedligeholdelsesfrie komponenter. Kombinationen af ​​korrekt indpakningsteknik, passende kabelvalg - understøttet af kvalitets wire- og kabelekstruderfremstilling - og regelmæssig inspektion producerer et system, der er både sikkert og økonomisk på lang sigt. Omkostningsforskellen mellem en kompatibel, vellavet forlængerledning og et billigt, ikke-kompatibelt alternativ er sjældent mere end et par dollars eller pund. Omkostningsforskellen i fejlresultater er umådeligt større.
