Hvor dybe er kabelledninger? Vejledning til installationsdybde

Det direkte svar: Hvor dybt er kabelledninger begravet?

Kabelledninger nedgraves i dybder fra 6 tommer (15 cm) til 36 tommer (91 cm) afhængigt af kabeltype, anvendelse, spændingsniveau og lokale krav. I boligmiljøer kan lavspændingslandskabsledninger sidde kun 6 tommer under stigning, mens højspændingstransmissionsledninger kan installeres 36 tommer eller dybere. National Electrical Code (NEC) i USA etablerer minimumsgravdybder, der varierer betydeligt efter kabeltype og installationsmiljø.

At forstå disse dybder er ikke kun et spørgsmål om overholdelse - det påvirker direkte sikkerheden, holdbarheden og kablets langsigtede ydeevne. Kabler fremstillet ved hjælp af en præcision wire og kabel ekstruder er konstrueret med specifikke isoleringstykkelser og kappematerialer designet til at modstå de mekaniske og miljømæssige belastninger ved underjordisk installation på disse foreskrevne dybder.

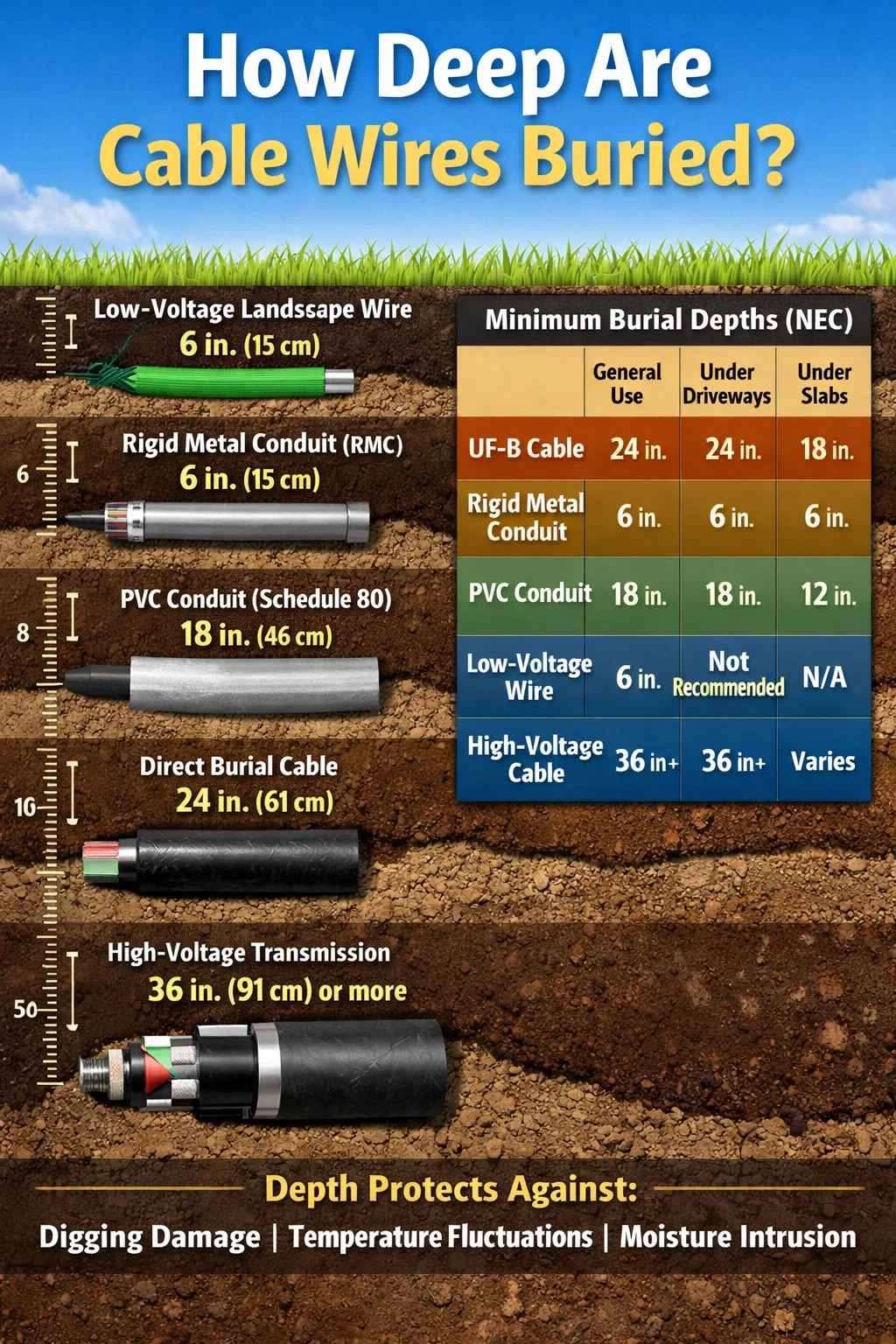

Nedenfor er en hurtig oversigt over standard minimumsbegravelsesdybder i henhold til NEC Tabel 300.5:

Hvorfor begravelsesdybde betyder mere, end de fleste tror

Begravelsesdybde er ikke en vilkårlig regel opfundet af kodeskrivere. Det eksisterer, fordi kabler står over for et komplekst sæt fysiske trusler, når de først er placeret under jorden. Overfladeaktivitet - gangtrafik, køretøjer, haveredskaber, fryse-tø-cyklusser, gravende dyr - genererer alle mekaniske kræfter, der dæmpes med dybden. Et kabel, der sidder 6 tommer under overfladen af ​​en græsplæne, er i alvorlig fare fra en standard havespade. Det samme kabel på 24 tommer er godt beskyttet.

Ud over mekanisk skade er dybden også bestemmende termisk stabilitet . Jordtemperaturen svinger dramatisk nær overfladen. I mange nordamerikanske klimaer kan de øverste 12 tommer af jord svinge fra under frysepunktet til over 30°C (86°F) mellem vinter og sommer. Disse ekstreme temperaturer får kabelisolering og kappematerialer til at udvide sig, trække sig sammen og til sidst revne eller hærde, hvis de ikke er klassificeret til sådanne forhold. Kabler produceret af en moderne wire og kabel ekstruder brug tværbundet polyethylen (XLPE) eller specialiserede PVC-forbindelser, der modstår termisk nedbrydning, men selv disse materialer drager fordel af det bufrede temperaturmiljø, som større nedgravningsdybde giver.

Fugt er en anden kritisk faktor. På lave dybder er kabler udsat for nedsivende overfladevand, kunstvanding og pooling. Mens direkte nedgravningskabler er vandtætte af design, forringer gentagen våd-tør-cykling over år stadig stik, afslutninger og uforseglede sektioner. Forsyningsselskaber og entreprenører, der installerer infrastrukturkabler på 30 til 36 tommer, rapporterer betydeligt lavere forekomst af fugtrelaterede fejl sammenlignet med boliginstallationer ved minimumskodedybder.

Typer af underjordiske kabler og deres specifikke dybdekrav

Ikke alle kabler er skabt lige, og forskellene i konstruktion — direkte tilskrives, hvordan de er fremstillet ved hjælp af forskellige wire og kabel ekstruder konfigurationer — omsætte direkte til forskellige dybdekrav og begravelsesegnethed.

UF-B (Underground Feeder) kabel

UF-B-kabel er det mest almindelige kabel til direkte nedgravning, der bruges i boligbyggeri i USA. "B"-betegnelsen angiver, at den er egnet til underjordisk begravelse uden ledning. Dens ledere er individuelt isoleret, så er hele samlingen indkapslet i en solid termoplastisk kappe, der modstår fugt, svampe og korrosion. NEC kræver, at UF-B begraves på minimum 24 tommer når den køres uden ledning. Denne dybde giver tilstrækkelig beskyttelse mod rutinemæssig graveaktivitet og overfladebelastninger.

Typiske applikationer omfatter udendørs udtagskredsløb, garageunderpaneler, udhustilførsler og havebelysning ved højere spændinger. Et 12/2 UF-B-kabel, der fører et 20-amp udendørs kredsløb til en fritliggende garage, skal begraves hele 24 tommer for hele løbet - inklusive under enhver landskabspleje, stier eller græs.

THWN/THHN ledning i ledning

THWN og THHN er individuelle ledere beregnet til brug i rørledninger - de er ikke klassificeret til direkte nedgravning alene. Men når den er installeret i stiv metalrør (RMC) , tillader NEC en begravelsesdybde på lige 6 tommer . Dette skyldes, at selve kanalen giver den mekaniske beskyttelse, som dybden ellers ville give. RMC i en 6-tommers rende er langt mere modstandsdygtig over for et skovlslag end blottet kabel ved 24 tommer.

Schedule 80 PVC-rør tilbyder en mellemting - mere slagfast end Schedule 40, den kræver en minimumsbegravelse på 18 tommer. Schedule 40 PVC-rør, den mest almindeligt tilgængelige type, skal begraves ved 18 tommer ved almindelig brug og 12 tommer under beton.

Lavspændingslandskab og kunstvandingskabler

Kabler, der fungerer under 30 volt - såsom dem, der bruges til havestibelysning, landskabshøjttalere og drypvandingsregulatorer - må nedgraves på kun 6 tommer . Logikken her er, at lavspændingen udgør minimal stødfare. Alligevel er 6 tommer knap nok til at undslippe de fleste haveredskaber. Mange professionelle anlægsgartnere begraver lavspændingskabel på 8 til 10 tommer som en praktisk sikkerhedsmargin, især i områder, der er genstand for dyrkning.

Telekommunikation og datakabler

Nedgravede telefon-, fiberoptiske og datakabler følger deres egne standarder, typisk fastsat af installationsværktøjet eller Telecommunications Industry Association (TIA). Fiberoptiske kabler er ofte nedgravet kl 18 til 36 tommer , med dybere installation påkrævet under veje og indkørsler. Disse kabler er produceret ved hjælp af højt specialiserede lednings- og kabelekstrudersystemer, der anvender flere bufferlag, styrkeelementer og yderkapper optimeret til jordkontakt og modstand mod gnavere.

Transmissionskabler til højspænding

Underjordiske transmissionskabler, der bærer spændinger over 2.000 volt, er styret af forsyningstekniske specifikationer snarere end bolig-NEC. Typiske gravdybder spænder fra 36 tommer til 60 tommer (91 til 152 cm) , og i nogle byinstallationer af kanalbanker kan toppen af kanalbanken sidde 30 tommer under stigning med kabler indeni, der løber endnu dybere. Disse kabler er blandt de mest komplekse produkter, der er fremstillet på storskala lednings- og kabelekstruderlinjer, med XLPE-isolering, metallisk afskærmning, armering og yderkapper i flere lag.

Hvordan tråd- og kabelekstruderteknologi definerer underjordisk kabelydelse

Et kabels evne til at overleve i enhver nedgravningsdybde afhænger næsten udelukkende af, hvordan det blev fremstillet. A wire og kabel ekstruder er kernemaskinen i kabelproduktion - den smelter termoplastiske eller termohærdende forbindelser og påfører dem ensartet over ledere under præcist kontrollerede temperatur-, tryk- og hastighedsforhold. Kvaliteten af ​​denne proces bestemmer isoleringstykkelsens konsistens, kappeadhæsion, hulrumsfrie tværsnit og modstandsdygtighed over for miljøbelastninger.

Ekstrudertyper, der bruges i underjordisk kabelproduktion

Der anvendes flere kategorier af lednings- og kabelekstruder afhængigt af isoleringsmaterialet og kabeltypen:

• Enkeltskruede ekstrudere — Den mest almindelige konfiguration til påføring af PVC-, polyethylen- eller TPE-kapper på kabler. En roterende skrue smelter og transporterer masse gennem en matrice ved lederen. De bruges til UF-B ydre kappeanvendelse, lavspændingslandskabskabel og generelle ledninger.
• Tandem og triple-head ekstruder linjer — Anvendes til flerlags kabelkonstruktion, hvor isolering, halvledende lag og yderkapper skal påføres i rækkefølge eller samtidigt. Disse er essentielle for at producere mellem- og højspænding underjordiske kabler, hvor lagintegritet direkte påvirker den dielektriske ydeevne.
• CV (kontinuerlig vulkanisering) linjer — Et specialiseret lednings- og kabelekstrudersystem, der anvendes til XLPE-isolerede kabler. Efter ekstrudering passerer kablet gennem et opvarmet rør fyldt med nitrogen eller damp, hvor der opstår tværbinding. XLPE fremstillet på denne måde kan modstå ledertemperaturer op til 90°C kontinuerligt og op til 250°C under kortslutningsforhold - egenskaber, der er afgørende for nedgravede transmissionskabler.
• Kædeledninger med kontinuerlig vulkanisering (CCV). — En variant, hvor kablet passerer gennem et køreledningsformet rør, der er afhængig af tyngdekraften for at opretholde kablets geometri under tværbinding. Disse bruges til de mest krævende højspændingskabler, inklusive dem, der er nedgravet ved 36 tommer eller mere til netinfrastruktur.

Isoleringsmaterialer og begravelsesegnethed

Sammensætningen, der føres ind i en lednings- og kabelekstruder, bestemmer det endelige kabels egnethed til specifikke nedgravningsdybder og miljøer:

En lednings- og kabelekstruder skal opretholde ekstremt snævre tolerancer for vægtykkelse - typisk ±5% eller bedre for strømkabler - fordi ujævn isolering skaber lokaliserede elektriske stresspunkter, der kan føre til dielektrisk fejl år efter installationen. For kabler, der er nedgravet i dybden, er det dyrt og forstyrrende at opdage og reparere sådanne fejl, hvilket gør fremstillingskvaliteten på ekstruderstadiet til den vigtigste enkeltfaktor i langsigtet pålidelighed af nedgravede kabler.

Regionale variationer og kodeforskelle ud over NEC

NEC giver en basislinje for begravelsesdybde i USA, men det er ikke den eneste gældende standard - og i mange tilfælde er det ikke engang den mest strenge. Lokale ændringer, statslige forskrifter, krav om servitutter og internationale standarder kan alle øge den nødvendige begravelsesdybde ud over NEC-minimum.

Lokale amerikanske ændringer

Mange jurisdiktioner vedtager NEC med lokale ændringer. Californien har for eksempel yderligere krav gennem titel 24, der kan kræve dybere begravelse i visse applikationer. Nogle kommuner i de nordlige stater kræver dybere begravelse for at tage højde for frostlinjedybden - i Minnesota eller Maine, hvor frostgennemtrængning kan nå op på 48 til 60 tommer, skubber forsyningsselskaber og nogle boligkoder nedgravningsdybder langt ud over NEC-minimum for at forhindre frostrelaterede skader.

Internationale standarder

Uden for USA varierer kravene til underjordisk kabeldybde betydeligt:

• Storbritannien (BS 7671 / IET Wiring Regulations): Kabler i haver bør nedgraves på minimum 450 mm (ca. 18 tommer) , mens kabler under veje kræver 600 mm (ca. 24 tommer) med ekstra mekanisk beskyttelse såsom kabelfliser eller advarselstape.
• Tyskland (DIN VDE standarder): Strømkabler er generelt nedgravet ved minimum 600 mm, med 1000 mm (ca. 39 tommer) påkrævet under veje og offentlige områder.
• Australien (AS/NZS 3000): Minimumsdybder spænder fra 500 mm for kabler i ledninger i haver til 900 mm for kabler under køretøjsadgangsområder.
• Kina (GB-standarder): Underjordiske lavspændingskabler kræves typisk ved 700 mm, mens højspændingskabler skal være på 1000 mm eller dybere i byområder.

Disse forskelle afspejler ikke kun lovgivningstraditioner, men også jordbundsforhold, trafikbelastning og arten af ​​lokal jordforstyrrelsesaktivitet. Lande med tæt byinfrastruktur har en tendens til dybere krav, fordi konsekvenserne af kabelskade - afbrudt strøm til tusindvis af mennesker - retfærdiggør de ekstra installationsomkostninger.

Overvejelser om praktiske installationer ved nedgravning af kabelledninger

At kende den nødvendige dybde er kun udgangspunktet. Korrekt udførelse af en nedgravet kabelinstallation involverer en række beslutninger og forholdsregler, der afgør, om kablet yder pålideligt i dens tilsigtede 20 til 40-årige levetid.

Forberedelse af rende og strøelse

Kvaliteten af rendegraveren betyder næsten lige så meget som dybden. Kabler bør aldrig hvile på stenet eller ujævn jord, der kan skabe punktkontaktstress over tid. Standardpraksis kræver en 3-tommer (75 mm) seng af fint sand eller afskærmet jord under kablet, med et lignende dæksel af sand over sig, før renden fyldes op med naturlig jord. Til højspændingskabler kan denne sandseng være 6 tommer (150 mm) eller mere. Dette er specificeret ikke kun for mekanisk beskyttelse, men fordi komprimeret, ensartet tilbagefyldning giver mere ensartet termisk ledningsevne - vigtigt for kabler, hvor varmeafledning fra strømstrømmen påvirker ampacitetsklassificeringerne.

Advarselstape og mærkningssystemer

I en dybde af 12 tommer over kablet , bør installatører placere sporbar underjordisk advarselstape. Denne lyse plastiktape - typisk gul til elektrisk, orange til kommunikation - advarer fremtidige gravere, før de når kablet. Til højværdi- eller højspændingsinstallationer tilføjes magnetisk detekterbar tape eller sporledning for at muliggøre elektronisk lokalisering med et kabellokaliseringsinstrument uden udgravning.

Dybdereduktionsstrategier ved hjælp af ledning

Hvor gravning til den fulde 24-tommer dybde er upraktisk - såsom gennem etableret landskabspleje, under terrasser eller nær trærødder - skift til stiv metalledning tillader begravelsesdybden at falde til kun 6 tommer. Dette er en legitim og udbredt strategi. Ledningen skal være korrekt vandtæt ved samlinger og skal have passende ind- og udgangsfittings. Ethvert punkt, hvor et kabel går fra ledning til direkte nedgravning, skal håndteres omhyggeligt, da dette kryds er et almindeligt fejlpunkt.

Ring før du graver

Før du graver en rende til kabelnedgravning, er det ikke valgfrit at kontakte en lokaliseringstjeneste for forsyningsvirksomheder - det er lovligt påkrævet i de fleste jurisdiktioner. I USA ringer 811 (det nationale "Ring før du graver"-nummer) udløser mærkning af alle underjordiske forsyninger i arbejdsområdet inden for 2 til 3 hverdage. Forsyningskabler - gas, el, vand, telekommunikation - kan begraves i dybder, der afviger fra, hvad standarder kræver, fordi de blev installeret under ældre koder, af forskellige entreprenører eller i ikke-standardkonfigurationer. Eksisterende underjordiske kabler findes rutinemæssigt i dybder mellem 12 og 18 tommer, selv når den nuværende kode kræver 24 tommer.

Splejsninger og forbindelser under kvalitet

NEC tillader direkte nedgravningssplejsninger til UF-B-kabel, forudsat at de er lavet med angivne underjordiske splejsningssæt - vandtætte gelfyldte konnektorer eller varmekrympende samlinger, der bibeholder kablets nedgravningsværdi ved samlingen. Men industriens bedste praksis fraråder kraftigt underjordiske splejsninger, når det er muligt. Hver splejsning er et potentielt svagt punkt. Lange kabelføringer bør bruge kontinuerlige længder fra en tilgængelig samledåse eller trækboks på overfladeniveau, når løbelængden tillader det. Forgreningsdåser installeret i jorden skal klassificeres til våde eller fugtige steder og holdes tilgængelige.

Hvordan kabelkonstruktion fra ekstruderlinjen påvirker valg af nedgravningsdybde

En installatør, der vælger mellem forskellige kabelprodukter til en nedgravet applikation, vælger i realiteten mellem forskellige fremstillingsfilosofier. Et kabel produceret med høj præcision wire og kabel ekstruder linje med stram proceskontrol vil have mere ensartet isolering, bedre kappevedhæftning og mere ensartet elektrisk og mekanisk ydeevne end en produceret med lavere kvalitetsstandarder - også selvom begge teknisk set bærer samme vurdering og liste.

For eksempel kan to UF-B-kabler med samme AWG og spændingsværdi afvige væsentligt i:

• Jakke koncentricitet — Hvor centreret lederen er inden for isoleringen. Dårlig koncentricitet fra inkonsekvent ekstruder-matricejustering skaber tynde pletter, der er sårbare over for dielektrisk nedbrydning.
• Ensartet jakketykkelse — En ydre jakke, der varierer fra 0,8 mm til 1,4 mm rundt om sin omkreds, giver ujævn mekanisk beskyttelse. Førsteklasses kabler produceret på CNC-kontrollerede ekstruderlinjer holder kappetykkelsen inden for ±0,05 mm.
• Materiale sammensat kvalitet — Den specifikke PVC- eller PE-sammensætningsformulering, herunder UV-stabilisatorer, blødgøringsmiddeltype og fyldstofindhold, påvirker direkte, hvordan kablet holder sig i nedgravede omgivelser over tid. Billigere forbindelser kan bestå indledende noteringstest, men nedbrydes hurtigere i virkelige jordmiljøer.
• Lederkvalitet — Iltfrit eller kobber med høj ledningsevne trukket til præcise tolerancer modstår oxidation bedre end kobber af lavere kvalitet, især ved nedgravede splejsningspunkter og afslutninger, hvor langvarig opbygning af kontaktmodstand kan forårsage overophedning.

Når du vælger kabel til en nedgravningsapplikation - især et, der vil være vanskeligt at få adgang til efter installation - er kablets oprindelse og produktionskvalitet legitime udvælgelseskriterier, ikke kun markedsføringshensyn. Kabler fra producenter, der investerer i moderne lednings- og kabelekstruderteknologi, in-line gnisttestning og excentricitetsovervågningssystemer giver målbart bedre langsigtet underjordisk ydeevne.

Almindelige fejl, der fører til nedgravede kabelfejl

Størstedelen af nedgravede kabelfejl i boliger og lette kommercielle applikationer kan tilskrives et lille sæt installationsfejl snarere end produktfejl. At forstå disse fejltilstande hjælper med at forklare, hvorfor der findes krav til nedgravningsdybde, og hvorfor det er vigtigt at overholde dem strengt.

• Utilstrækkelig dybde: Den mest almindelige fejl. Husejere og nogle gange entreprenører begraver kabel ved 12 eller endda 8 tommer for at spare tid, kun for at få kablet beskadiget af rutinemæssigt værftsarbejde inden for et par år. En enkelt spade skåret gennem en nedgravet 12/2 UF-B, der fodrer et udendørs udtag, kan skabe en fejl, der udløser afbrydere, beskadiger tilsluttet udstyr eller i værste fald starter en brand, hvis overstrømsbeskyttelsen ikke fungerer korrekt.
• Brug af den forkerte kabeltype: Standard NM-B (Romex) er indendørs kabel og er ikke opført til direkte nedgravning, men det findes dog jævnligt i nedgravede installationer. NM-B mangler den solide termoplastiske kappe af UF-B og vil nedbrydes hurtigt, når den udsættes for jordfugtighed - typisk inden for 2 til 5 år.
• Utilstrækkelig opfyldning: Genfyldning direkte med sten- eller lerjord uden sandstrøelse skaber mekaniske punktspændinger og, i lerjord, vandfyldning omkring kablet, hvilket fremskynder nedbrydning af kappe.
• Overspringsbeskyttelse ved overgange: Hvor nedgravet kabel kommer ind i en bygning eller går fra underjordisk til overjordisk, skal det beskyttes af ledninger, der strækker sig mindst 8 tommer over færdigt niveau. Ubeskyttet kabel ved overgange i niveauniveau er meget sårbare over for fysiske skader, UV-nedbrydning og fugtinfiltration.
• Ingen dokumentation for kabelruter: Undladelse af at fotografere eller skitsere kabelruter før opfyldning betyder, at fremtidige boligejere eller entreprenører ikke kan vide, hvor kabler er nedgravet uden en lokaliseringstjeneste - og lokaliseringstjenester kan ikke altid finde små boligkabler på lav dybde.

Dybdekrav til specifikke situationer og kabelføringer

Forskellige placeringer inden for en enkelt installation kan kræve forskellige nedgravningsdybder, hvilket betyder, at et enkelt kabel, der løber på tværs af en ejendom, muligvis skal ændre dybden, når det krydser forskellige terræntyper.

Under græsplæner og haver

UF-B på 24 tommer er standarden for plæneområder. Denne dybde rydder typisk plæneluftningsudstyr, frigører og de fleste haveredskaber. Men hævede havebede, der regelmæssigt bliver gravet til 12 eller 18 tommer, udgør en risiko. Det anbefales kraftigt at føre kablet rundt i stedet for under plantebede.

Under indkørsler og køretøjsadgangsområder

UF-B under indkørsler kræver stadig 24 tommer. Imidlertid går mange installatører over til stiv ledning til indkørselskrydsninger både for at tilføje mekanisk beskyttelse mod køretøjsbelastning og for at tillade fremtidig kabeludskiftning uden at grave gennem indkørslens overflade. En ledningsmuffe under indkørslen installeret under indkørselskonstruktion koster meget lidt; tilføjelse af en efter kendsgerningen kan koste $500 til $2.000 i beton- eller asfaltskæring og -restaurering.

Under Betonplader

Når et kabel passerer under en eksisterende eller planlagt betonplade (ikke en indkørsel), kan UF-B begraves ved 18 tommer og PVC-rør ved 12 tommer. Selve pladen giver betydelig mekanisk beskyttelse, hvilket retfærdiggør den reducerede dybde. Kabler under plader bør installeres i rør, når det er muligt, for at muliggøre udskiftning - et kabelfejl under et betongulv er ekstremt dyrt at reparere, hvis kablet er direkte nedgravet.

Indvendig ledning under vandingskontrollerede områder

I kommercielle landskabsanlæg med automatisk kunstvanding bliver nedgravede kabelzoner ofte forstyrret til vandingsreparationer. Angivelse af ledning og forøgelse af nedgravningsdybden til 30 tommer i disse områder reducerer betydeligt risikoen for utilsigtet kabelskade under kunstvandingsvedligeholdelse - en almindelig og dyr fejltilstand i kommerciel ejendomsadministration.

Ampacitys og varmes rolle ved bestemmelse af begravelsesdybde for strømkabler

For strømkabler, der fører betydelig strøm, interagerer nedgravningsdybden med kapacitet — den maksimale strøm, et kabel kan bære uden at overskride dets temperaturmærke. Underjordiske kabler spreder varme til omgivende jord i stedet for luft, og jordens termiske resistivitet varierer med fugtindhold, komprimering og sammensætning. NEC-ampacitetstabellerne for underjordiske kabler antager specifikke jordvarmeresistivitetsværdier og nedgravningsdybder.

Et kabel nedgravet ved 24 tommer i typisk jord kan typisk føre mere strøm end det samme kabel nedgravet ved 6 tommer, fordi dybere jord opretholder mere stabile og generelt lavere temperaturer, hvilket forbedrer varmeafledningen. Forsyningsingeniører, der udfører detaljerede ampacitetsberegninger for underjordiske foderautomater, tager højde for nedgravningsdybde som en primær variabel. For en 500 kcmil XLPE-isoleret kabel — fremstillet på en lednings- og kabelekstruderlinje med stor diameter — forskellen mellem nedgravning ved 30 tommer versus 18 tommer i tør sandjord kan repræsentere en 10 til 15 % stigning i tilladt ampacitet , hvilket direkte udmønter sig i kapacitet til at betjene mere belastning uden at kræve en større og dyrere leder.

Dette er grunden til, at kabelinstallationsspecifikationer i brugskvalitet rutinemæssigt kræver dybder langt ud over kodeminimum. Den ekstra dybde er ikke kun forsigtighed – det er teknisk optimering, der maksimerer afkastet af ledermaterialeinvesteringer og forlænger levetiden ved at holde driftstemperaturerne lavere.
