Hvor længe holder en ledning? Levetid efter type og anvendelse

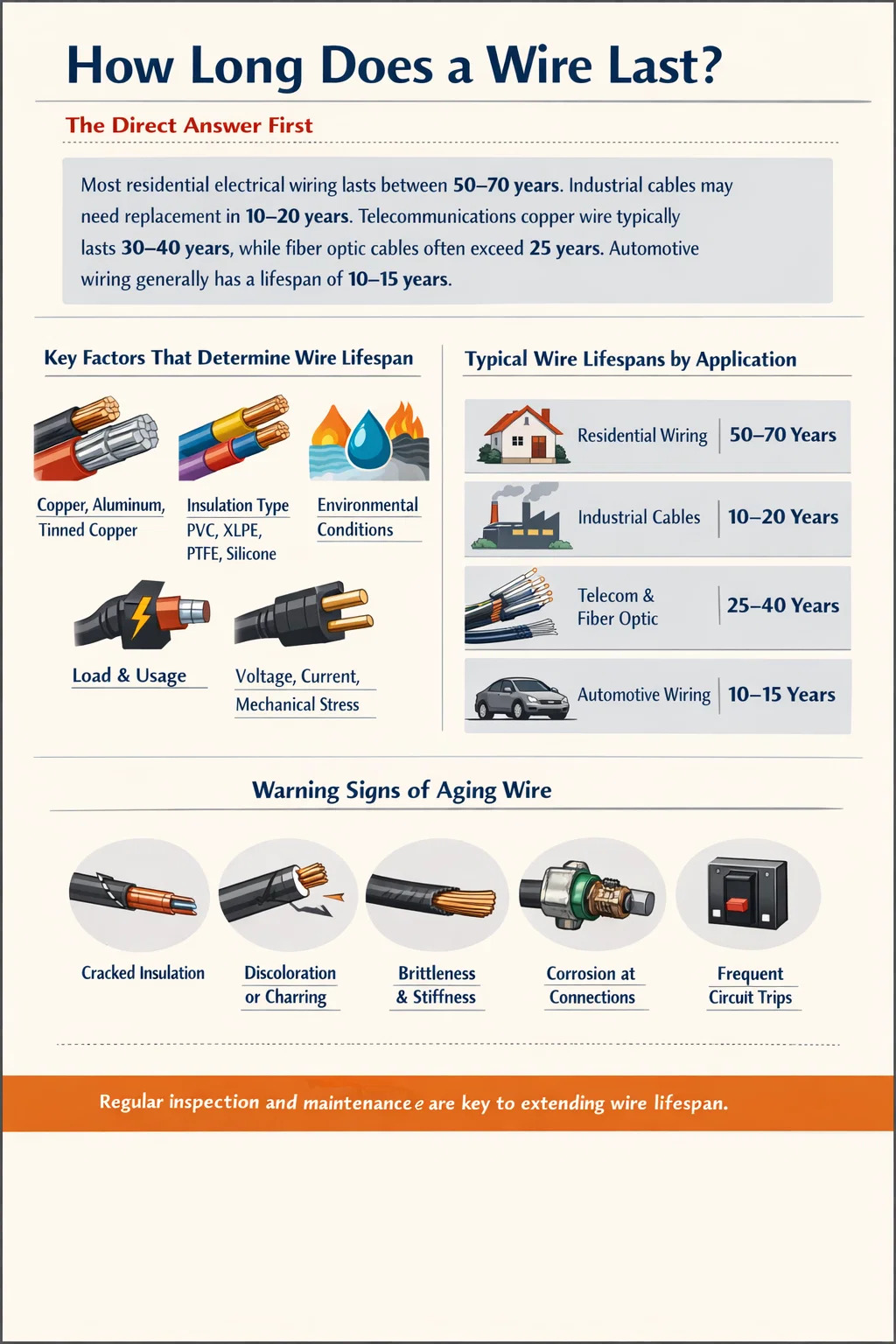

Hvor længe holder en ledning? Det direkte svar først

Levetiden for en ledning afhænger i høj grad af dens materiale, isoleringstype, driftsmiljø og belastningsforhold - men som et praktisk benchmark, de fleste elektriske ledninger i boliger holder mellem 50 og 70 år , mens industrielle kabler i krævende miljøer kan have behov for udskiftning om så få som 10 til 20 år. Telekommunikations kobbertråd forbliver ofte funktionelt i 30 til 40 år, mens fiberoptiske kabler kan overstige 25 år med minimal nedbrydning. Tråd designet til bilapplikationer har typisk en nominel levetid på 10 til 15 år, selvom den virkelige verdens ydeevne varierer betydeligt baseret på varmecyklus, vibrationer og væskeeksponering.

Disse tal er ikke vilkårlige. De afspejler årtiers feltdata, materialevidenskabelig forskning og tekniske standarder etableret af organer som National Electrical Code (NEC), IEC og UL. At forstå, hvad der forkorter eller forlænger ledningernes levetid, er lige så vigtigt som at kende basislinjetallene - og den forståelse begynder på fremstillingsstadiet, specifikt i, hvordan en lednings- og kabelekstruder former isoleringen og kappen, der beskytter lederen gennem hele dens levetid.

Nøglefaktorer, der bestemmer trådens levetid

Ingen enkelt variabel bestemmer, hvor længe en ledning holder. Levetiden er snarere et produkt af flere interagerende faktorer, som hver især kan ændre det forventede servicevindue dramatisk. Her er en oversigt over de mest kritiske:

Ledermateriale

Kobber er fortsat guldstandarden for elektriske ledere. Det tilbyder fremragende ledningsevne, modstår korrosion bedre end mange alternativer og bevarer strukturel integritet under termisk cykling. Kobbertråd i et korrekt installeret, klimakontrolleret miljø kan holde godt over 100 år — selve dirigenten fejler sjældent; isoleringen omkring det gør. Aluminiumtråd, der ofte blev brugt i kredsløb i boliger i 1960'erne og 70'erne, er mere tilbøjelige til at oxidere ved tilslutningspunkter og udvider og trækker sig mere dramatisk sammen med temperaturændringer, hvilket bidrager til forbindelsesfejl, der reducerer den effektive levetid til 30 til 50 år i nogle boligsammenhænge. Fortinnede kobber- og forsølvede ledere, der anvendes i henholdsvis marine- og højfrekvente applikationer, tilbyder specifikke korrosionsbestandighedsfordele, der forlænger levetiden i de målrettede miljøer.

Isolerings- og kappemateriale

Isoleringen er næsten altid den første komponent, der nedbrydes. PVC (polyvinylchlorid) er det mest udbredte isoleringsmateriale globalt. Standard PVC-isolering bærer en nominel temperaturområde på -15°C til 70°C og viser typisk tegn på skørhed eller revner efter 20 til 40 år i standardapplikationer. Tværbundet polyethylen (XLPE) giver overlegen termisk modstand - vurderet op til 90°C kontinuerligt - og modstår kemisk angreb langt bedre end standard PVC. XLPE-isolerede kabler i industrielle eller underjordiske installationer er ofte vurderet til 30 til 40 års drift. Silikonegummiisolering, der bruges i højtemperaturmiljøer som ovne eller motorrum, kan håndtere temperaturer op til 180°C og bevare fleksibiliteten over et bredere temperaturområde, hvilket giver den en nichefordel i krævende termiske miljøer. PTFE (Teflon) isolering, der bruges i rumfart og kemisk forarbejdning, kan modstå temperaturer op til 260°C og har en kemisk inerthed, der gør den modstandsdygtig over for næsten alle industrielle opløsningsmidler.

Kvaliteten af ​​isoleringsekstrudering påvirker direkte disse resultater. En wire- og kabelekstruder, der opretholder præcis smeltetemperatur, ensartet linjehastighed og ensartet matricetryk, vil producere isolering med ensartet vægtykkelse - en nøgleforudsigelse for både elektrisk ydeevne og levetid. Tynde pletter i isoleringen skaber dielektriske svage punkter, hvor spændingsspændingen koncentreres, hvilket accelererer nedbrydning.

Driftstemperatur

Varme er den primære fjende af ledningsisolering. Arrhenius-ligningen, anvendt på kabelældning, viser, at for hver 10°C stigning i driftstemperaturen over det nominelle maksimum, halveres isoleringens levetid omtrent. Dette betyder, at et kabel, der er normeret til 40 år ved 70°C kontinuerlig drift, teoretisk set kun vil vare 20 år, hvis det rutinemæssigt bruges ved 80°C. Dette er grunden til termisk derating er standard ingeniørpraksis - kabler skal dimensioneres, så de fungerer godt inden for deres nominelle temperatur, ikke ved dets loft.

Miljøeksponering

UV-stråling nedbryder de fleste plastik. Udendørs kabler udsat for direkte sollys uden UV-stabiliseret kappe kan vise overfladerevner inden for 5 til 10 år. Fugtindtrængning i kabelbundter fremmer galvanisk korrosion ved afslutninger og, i vekselstrømsapplikationer, delvis afladningsaktivitet. Kemisk eksponering - olier, opløsningsmidler, syrer - kan hurtigt angribe standard PVC og kræve specialforbindelser som chloreret polyethylen (CPE) eller termoplastiske elastomerer (TPE) for tilstrækkelig levetid. Mekanisk kan gentagne bøjningscyklusser, knusning eller gnaverskade skære ledere af længe før isoleringen nedbrydes termisk.

Installationskvalitet

Selv kabel af højeste kvalitet vil svigte for tidligt, hvis det installeres forkert. Overskridelse af minimum bøjningsradius under installationen kan forårsage mikrorevner i isoleringen eller deformere lederen. Overstrammede rørfittings eller kabelbindere kan skabe kroniske stresspunkter. Korrekt terminering - brug af korrekt klassificerede konnektorer, påføring af korrekt drejningsmoment på ører og forhindrer fugtindtrængning ved splejsningspunkter - kan fordoble eller tredoble levetiden ved forbindelseskritiske applikationer.

Ledningslevetid efter applikationstype

Forskellige applikationer stiller radikalt forskellige krav til ledning og kabel. Følgende tabel opsummerer typiske levetidsforventninger på tværs af hovedkategorier:

Disse tal antager standarddriftsbetingelser. Accelereret ældning fra overbelastning, dårlig installation eller barske miljøer kan reducere enhver af disse levetider dramatisk - i nogle industrielle tilfælde med 50 % eller mere.

Rollen af Tråd- og kabelekstruder Kvalitet i langsigtet ydeevne

Produktionskvalitet er en af de mest undervurderede determinanter for trådens levetid. En wire- og kabelekstruder er maskinen, der påfører isolering og kappe over den blottede leder, og dens præcision bestemmer direkte den strukturelle integritet af det endelige produkt.

Hvordan ekstruderingskonsistens påvirker levetiden

Ekstruderingsprocessen involverer smeltning af en polymerforbindelse og tvinger den gennem en matrice for at belægge lederen. Kritiske parametre omfatter smeltetemperatur, skruehastighed, linjehastighed, hovedtryk og afkølingshastighed. Enhver ustabilitet i disse parametre giver isolationsfejl:

• Variation i vægtykkelse — Inkonsekvent matricetryk får isoleringsvæggen til at være tykkere på den ene side og tyndere på den anden (excentricitet). Tynde vægge koncentrerer elektrisk stress, sænker nedbrudsspændingen og reducerer den dielektriske levetid.
• Hulrum og indeslutninger — Gasindfangning under ekstrudering skaber hulrum i isoleringslegemet. I mellem- og højspændingskabler er hulrum steder med delvis udladningsaktivitet - mikroskopiske elektriske lysbuer, der eroderer isolering indefra. Et enkelt mikrohulrum kan starte fejl i et underjordisk kabel år før den forventede afslutning af levetiden.
• Overfladeruhed og forurening — Ved højspændingskabelproduktion skaber overfladeufuldkommenheder ved leder-isoleringsgrænsefladen elektriske feltforstærkningspunkter. En wire- og kabelekstruder med utilstrækkelig filtrering af polymersmelten tillader partikelforurening, der har samme effekt.
• Grad af hærdning eller tværbinding — For XLPE-kabler skal tværbindingsreaktionen kontrolleres omhyggeligt. Underhærdet isolering mangler de termiske og mekaniske egenskaber af fuldt tværbundet materiale, hvilket fører til for tidlig krybning og deformation ved forhøjede temperaturer.

Moderne lednings- og kabelekstrudersystemer løser disse bekymringer gennem servodrevet skruekontrol, vægtykkelsesmåling i realtid via lasermåler eller røntgenscanning, lukket-sløjfe-feedback for at opretholde matricekoncentriciteten og inline-gnisttest for at detektere isoleringsnålhuller umiddelbart efter ekstrudering. En producent, der arbejder med forældet eller dårligt vedligeholdt ekstruderingsudstyr, kan producere kabler, der ser kompatible ud, men som bærer latente defekter, der er usynlige for almindelig visuel inspektion.

Enkeltlag vs. flerlags ekstrudering

Højtydende kabelkonstruktioner kræver ofte co-ekstrudering - samtidig påføring af to eller flere polymerlag i en enkelt passage. For mellemspændings XLPE-kabler betyder dette typisk et lederskærmlag, hovedisoleringen og et isoleringsskærmlag påført samtidigt. Grænsefladeadhæsionen mellem disse lag er kritisk: Delaminering ved laggrænser skaber mellemrum, hvor fugt kan akkumuleres og delvise udledninger kan forekomme. En tråd- og kabelekstruder designet til tredobbelt co-ekstrudering skal opretholde præcis trykbalance på tværs af alle tre polymerstrømme. Trykubalance får et lag til at forurene et andet ved grænsefladen, hvilket skaber inklusionsfejl, som standardtestning af færdige produkter måske ikke opdager, før der er gået flere års service.

Advarselstegn på, at en ledning er ved at nå slutningen af sin levetid

Identifikation af ældende ledning før fejl forhindrer beskadigelse af udstyr, brande og sikkerhedsrisici. Følgende symptomer indikerer, at inspektion eller udskiftning bør overvejes alvorligt:

• Revner eller revner i isoleringsjakken — Overfladerevner, der opstår selv uden bøjning, indikerer avanceret polymernedbrydning. Når en revnedannelse er synlig, kan isoleringen have mistet betydelig dielektrisk styrke.
• Misfarvning eller forkulning — Gulfarvning af hvid eller grå PVC-isolering indikerer langvarig varmepåvirkning. Brun eller sort misfarvning nær afslutninger tyder på vedvarende overophedning ved tilslutningspunkter.
• Skørhed eller stivhed — Isolering, der revner eller flager, når den bøjes forsigtigt, har mistet sit blødgøringsindhold gennem migration eller fordampning. Dette er især almindeligt i ældre PVC-kabler i varme omgivelser.
• Øget isolationsmodstandsdrift — I industrielle vedligeholdelsesprogrammer sporer periodisk megohmmeter-test isolationsmodstand over tid. En konsekvent nedadgående tendens indikerer indtrængning af fugt eller isoleringsforringelse, der skrider frem mod eventuel fejl.
• Korrosion ved afslutninger — Grøn eller hvid oxidaflejringer ved forbindelsespunkter, især på aluminium eller fortinnede ledere, øger kontaktmodstanden og genererer varme, hvilket accelererer yderligere nedbrydning i en selvforstærkende cyklus.
• Gentagen udløsning af kredsløbsbeskyttelse — Jordfejlsafbrydelser (GFI'er) eller overstrømsbeskyttelse, der udløses uden en klar belastningsårsag, kan indikere udviklende isolationsnedbrud mellem ledere eller til jord.
• Brændende lugt under drift — Enhver vedvarende brændende lugt fra kabelruter, paneler eller udstyr bør udløse øjeblikkelig nedlukning og inspektion. Isoleringspyrolyse har en karakteristisk skarp lugt, der ikke er subtil, når den først er i gang.

Sådan forlænges levetiden for ledning i drift

For installeret ledning, der allerede er i drift, kan flere strategier på en meningsfuld måde forlænge pålidelig levetid:

Termisk styring

At forhindre kabelruter i at opleve vedvarende høje temperaturer er den eneste vedligeholdelsesforanstaltning, der har størst effekt. I elektriske paneler skal du sikre, at ventilationen er uhindret. I industrielle kabelbakker skal du nøje følge retningslinjerne for fyldningsfaktoren - en overfyldt bakke fanger varme genereret af flere ledere og kan skubbe driftstemperaturer over nominelle grænser for alle kabler i bundtet. At reducere belastningen på et ældningskredsløb - selv med 20% - kan dramatisk bremse den resterende nedbrydningshastighed.

Mekanisk beskyttelse

Kabler, der er udsat for gangtrafik, køretøjsbevægelser eller gentagen mekanisk kontakt, skal beskyttes med rør, kabelramper eller beskyttende muffer. Til udendørs installationer kan UV-bestandig ledning eller kabelindpakning påført aldrende kabel med UV-stabiliseret kappe tilføje mange års drift ved at bremse yderligere UV-nedbrydning. I fleksible applikationer - robotarme, kabelbærere - er det standardpraksis at udskifte kabler proaktivt baseret på flex-cyklusantal frem for visuel inspektion alene.

Opsigelsesvedligeholdelse

Forbindelsespunkter er statistisk set det mest almindelige startsted for fejl. Periodisk efterspænding af ører og terminalskruer til specificerede værdier - især for aluminiumsledere, der kryber under vedvarende tryk - forhindrer de højmodstandsforbindelser, der overophedes og accelererer isolationsnedbrydning. Påføring af passende antioxidantforbindelse på aluminiumsafslutninger før tilslutning og tætning mod indtrængning af fugt reducerer korrosionsrelateret fejl væsentligt.

Periodisk test

For kritiske kredsløb og mellemspændingskabler fanger et planlagt testprogram forringelse før fejl. Almindelige metoder omfatter:

• Megohmmeter (isolationsmodstand) test — Udføres årligt på kritiske kredsløb. Værdier under 1 MΩ pr. kV driftsspænding indikerer bekymring; trending er vigtigere end nogen enkelt måling.
• Delvis udledningstest — Detekterer indvendige hulrum og isolationsfejl i mellem- og højspændingskabler uden at kræve, at kablet strømforsynes til fejl. Denne metode er i stigende grad tilgængelig som en mobil service til understationer og industrianlæg.
• Tidsdomænereflektometri (TDR) — Sender en signalimpuls ned ad et kabel og analyserer refleksioner for at lokalisere impedansændringer forårsaget af defekter, fugtindtrængning eller knuste sektioner. Særligt effektiv til lokalisering af underjordiske kabelfejl.
• Termografisk inspektion — Infrarøde kameraer identificerer hot spots ved afslutninger, overbelastede ledere og forringede forbindelser under normal drift uden systemnedlukning.

Valg af isoleringsmasse: Hvad tråd- og kabelekstruderen behandler betyder lige så meget som selve maskinen

Når du specificerer eller køber ledning og kabel, er det lige så vigtigt at forstå isoleringsforbindelsen som at kende lederstørrelsen. Sammensætningen bestemmer nominel temperatur, kemisk resistens, fleksibilitet og ældningsadfærd. Her er en sammenligning af de mest almindelige isoleringsmaterialer, der behandles af tråd- og kabelekstrudersystemer:

Hver af disse forbindelser kræver en tråd- og kabelekstruder, der er kalibreret til dens specifikke smeltereologi. PTFE, for eksempel, kræver stødekstrudering frem for konventionel skrueekstrudering, fordi det ikke smelter til en viskøs væske på samme måde som PVC eller XLPE gør. EPR og silikoneforbindelser kræver omhyggelig temperaturprofilering for at forhindre for tidlig vulkanisering i tønden. Maskinen og materialet skal matches - at bruge den forkerte ekstruderopsætning til en given blanding er en af ​​de hurtigste måder at producere kabel med reduceret levetid.

Regulatoriske standarder, der definerer ledningslevetidsforventninger

Ledningslevetid er ikke udelukkende et fysisk fænomen - det er også et reguleringsmæssigt. Standardorganer definerer minimumsydelsestærskler, som kablet skal opfylde på fremstillingstidspunktet, og mange definerer også accelererede ældningstestprotokoller, der simulerer års drift i dage eller uger.

• IEC 60502 — Dækker strømkabler med ekstruderet isolering på 1 kV til 30 kV, inklusive design, prøvning og de mindste isoleringsvægtykkelser, der bestemmer den elektriske og mekaniske levetid.
• UL 44 og UL 83 — Nordamerikanske standarder for henholdsvis termohærdende og termoplastisk isolerede ledninger. Disse standarder definerer nominel temperatur, spænding og de specifikke tests - inklusive ovnældning, dornbøjnings- og knusningstests - som kabler skal bestå før opførelse.
• ICEA S-93-639 / NEMA WC74 — Dækker 5 kV til 46 kV skærmede strømkabler og inkluderer termiske ældningstestprotokoller designet til at validere forventet 30 til 40 års levetid under nominelle forhold.
• SAE J1128 og J1291 — Automotive ledningsstandarder, der specificerer temperaturklassificeringsklasser og varmeældningsydelse til ledningsnetapplikationer.
• MIL-DTL-27500 — Militær specifikation for ledninger til luft- og rumfart, som kræver accelereret levetidstest, slidstyrke og termisk udholdenhed, der svarer til forventningerne til 20 til 30 års flytjeneste.

At opfylde disse standarder kræver ikke kun de rigtige materialer, men konsekvent kontrollerede fremstillingsprocesser. Et lednings- og kabelekstrudersystem med statistisk proceskontrol (SPC)-integration - logning af nøgleprocesparametre kontinuerligt og udløser advarsler, når de bevæger sig uden for kontrolgrænserne - giver producenterne det nødvendige dokumentationsspor for at demonstrere standardoverholdelse og stå bag krav om levetid.

Hvornår skal man udskifte ledningen i stedet for at reparere den

Beslutningen mellem reparation og fuld udskiftning er et af de økonomisk mest betydningsfulde opgaver inden for forvaltning af kabelaktiver. Flere faktorer taler klart for fuld udskiftning frem for lokal reparation:

• Når isolationsfejl er distribueret, ikke lokaliseret — Hvis test af isolationsmodstand afslører et gradvist samlet fald i stedet for et enkelt fejlpunkt, er hele kablet ældet ensartet. At splejse en fejl i dette tilfælde løser et svagt punkt, mens dusinvis af andre efterlades i samme risiko. Fuld udskiftning er det eneste rationelle valg.
• Når kablet har overskredet dets designlevetid — Et kabel installeret i 1975 har givet 50 års drift. Selvom den fremstår funktionel i dag, så kører den på lånt tid. Omkostningerne ved et uplanlagt svigt - produktionsnedetid, brandrisiko, beskadigelse af udstyr - overstiger typisk langt de planlagte udskiftningsomkostninger.
• Når ansøgningskravene er ændret — Højere spændinger, øgede belastninger eller ændringer i miljøforhold (nye kemikalier på en fabriksgulv, ny HVAC-routing, udvidet udendørs eksponering) kan betyde, at den eksisterende kabelspecifikation ikke længere er tilstrækkelig, uanset dens fysiske tilstand.
• Når adgangsomkostningerne er høje — I underjordiske eller indlejrede kabelstrækninger, hvor udgravning eller strukturel åbning er påkrævet for at få adgang til kablet, er udskiftning under et allerede åbent vedligeholdelsesvindue næsten altid mere omkostningseffektivt end en fremtidig reparation efter en fejl.

Omvendt er reparation passende, når skaden er tydeligt lokaliseret - et enkelt mekanisk hak, en termineringsfejl, et gnaverskadepunkt på ellers sundt kabel med resterende levetid og isolationsmodstand godt inden for specifikationerne. En korrekt udført reparation med varmekrympende eller koldkrympende splejsningsmaterialer, korrekt installeret, kan genoprette kredsløbet til fuld levetid på det tidspunkt uden at kompromittere det omgivende kabel.

Ofte stillede spørgsmål om trådens levetid

Ældres ubrugt ledning stadig?

Ja. Polymerisolering undergår kemisk nedbrydning, uanset om der løber elektrisk strøm. UV-eksponering, varme og oxidation foregår uafhængigt af elektrisk belastning. Tråd opbevaret under barske forhold - høj varme, UV-eksponering eller kontakt med reaktive kemikalier - kan nedbrydes betydeligt under opbevaring. Tråd opbevaret indendørs under kølige, mørke, tørre forhold vil bevare sine egenskaber i mange år.

Hvordan påvirker vand ledningernes levetid under jorden?

Vand er den primære ældningsmekanisme for direkte nedgravede og kanalinstallerede mellemspændingskabler med XLPE-isolering. Vandtræning - et fænomen, hvor vandmolekyler under AC-spændingsspænding danner mikroskopiske dendritiske kanaler gennem isoleringen - reducerer gradvist den dielektriske styrke. Kabler installeret i våde miljøer uden træhæmmende XLPE (TR-XLPE) kan svigte på så få som 15 til 20 år , mod 30 til 40 år for TR-XLPE-ækvivalenter. For direkte nedgravning i områder med kendt højt grundvand, er specificering af TR-XLPE-isolering den tekniske standardanbefaling.

Er der en måde at teste ledningens levetid uden at tage den ud af drift?

Adskillige ikke-destruktive testmetoder tillader in-situ vurdering. Isolationsmodstandsmåling (megohmmeter-test) giver et øjebliksbillede af den aktuelle isolationstilstand. Dielektrisk absorptionsforhold (DAR) og polarisationsindeks (PI) test giver yderligere information om fugtindhold og isoleringskvalitet. For mellemspændingskabler kan meget lav frekvens (VLF) partiel afladningstest identificere avanceret nedbrydning uden at stresse kablet til fejl. Disse metoder kan ikke forudsige en resterende levetid med præcision, men de giver risikobaseret information til at vejlede beslutninger om vedligeholdelse.

Påvirker trådmåleren levetiden?

Indirekte, ja. En korrekt dimensioneret leder til den belastning, den bærer, kører køligere, hvilket forlænger isoleringens levetid. En underdimensioneret leder - der fører strøm over dens nominelle kapacitet - kører varmere og accelererer isoleringens ældning med den hastighed, der er beskrevet af Arrhenius-forholdet. Konsekvent drift af en leder på 110 % af dens nominelle strøm kan reducere isoleringens levetid med 30 til 50 % sammenlignet med korrekt størrelse operation.

Hvordan påvirker kvaliteten af ​​en lednings- og kabelekstruder slutkunden?

Slutkunden, der køber færdigt kabel, har sjældent overblik over det produktionsudstyr, der bruges til at fremstille det. Imidlertid vil kabler fremstillet på en højpræcisions lednings- og kabelekstruder med inline kvalitetsovervågning udvise mere ensartet isoleringsvægtykkelse, færre interne defekter og mere ensartede sammensatte egenskaber end kabel produceret på udstyr med lavere præcision. Angivelse af kabler fra producenter med verificerbare kvalitetsstyringssystemer — ISO 9001-certificering, UL-notering, uafhængig tredjepartstest — giver meningsfuld sikkerhed for, at kablet er produceret med udstyr og processer, der er i stand til at levere den nominelle levetid.
