Sådan beregnes ledningskabelstørrelse: Komplet vejledning

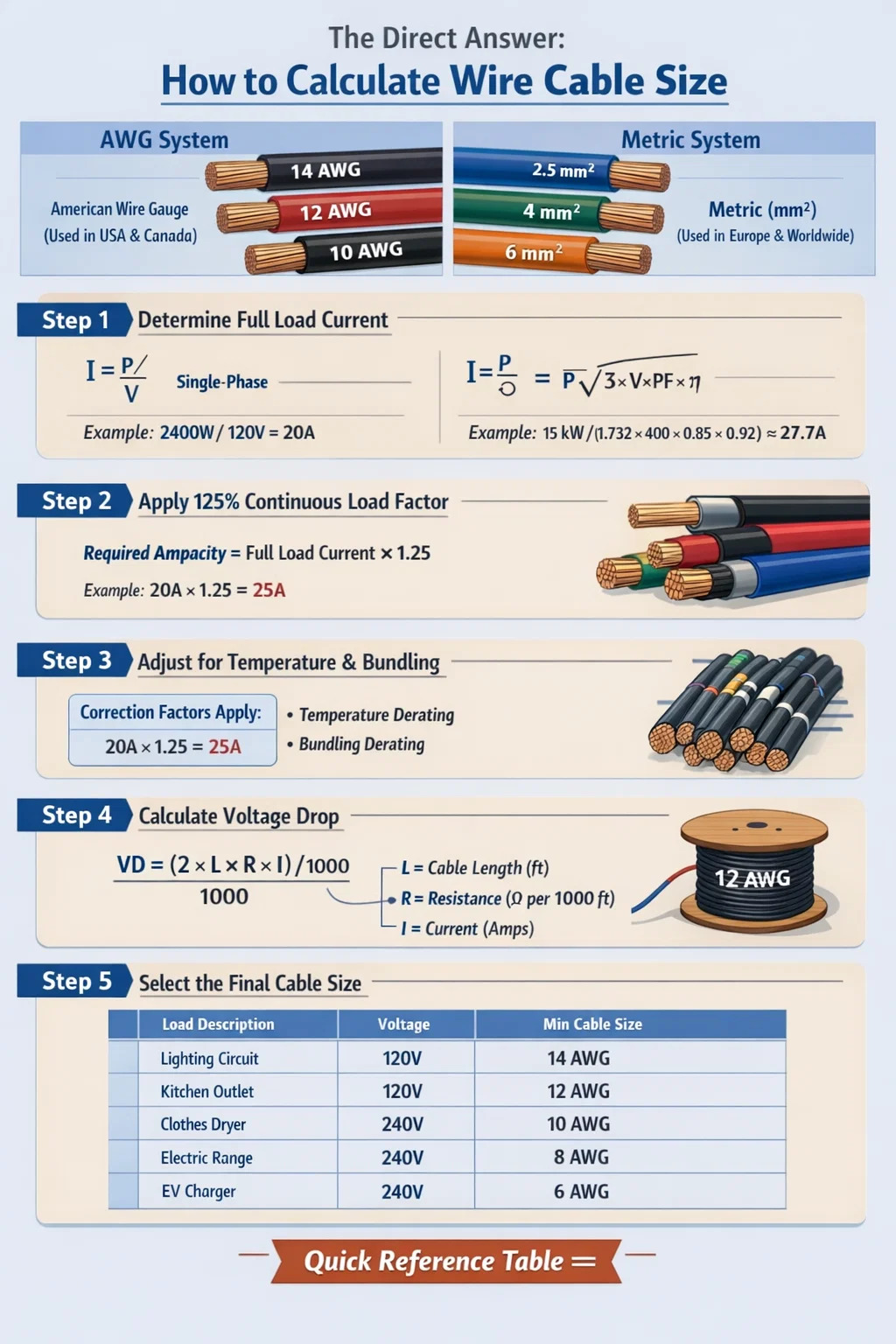

Det direkte svar: Sådan beregnes ledningskabelstørrelsen

For at beregne ledningskabelstørrelsen skal du bestemme den maksimale strøm (ampacitet) kablet skal bære, og derefter anvende spændingsfaldsgrænser og sikkerhedsfaktorer for at vælge det korrekte ledertværsnit. Den mest udbredte formel er baseret på Ohms lov kombineret med National Electrical Code (NEC) eller IEC-standarder. For de fleste AC-systemer er grundreglen: Vælg en leder, hvor den strømførende kapacitet overstiger 125 % af den kontinuerlige belastningsstrøm. For DC-kredsløb eller længere kabelføringer har spændingsfaldsberegninger prioritet.

Rent praktisk, hvis du har en kontinuerlig belastning på 20A på et 120V AC-kredsløb, multiplicerer du 20A × 1,25 = 25A minimumampacitet, hvilket peger på en 12 AWG kobberleder under standard NEC-ampacitetstabeller. For spændingsfølsomt udstyr over lange afstande skal spændingsfaldet beregnes separat ved hjælp af formlen: VD = (2 × L × R × I) / 1000 , hvor L er envejs kabellængde i fod, R er modstand pr. 1.000 fod, og I er belastningsstrømmen i ampere.

Denne guide gennemgår hvert trin i beregningsprocessen, og dækker både AWG og metriske (mm²) systemer, forskellige isoleringstyper, installationsforhold og hvordan kvaliteten af kabelkonstruktionen – herunder hvordan en wire og kabel ekstruder behandler isoleringslaget — påvirker den endelige elektriske ydeevne og sikkerhedsvurdering af kablet.

Forståelse af tråd- og kabelstørrelsessystemer: AWG vs. mm²

Før du beregner, skal du forstå, hvilket målesystem der gælder for din region og applikation. De to dominerende standarder er American Wire Gauge (AWG)-systemet og det metriske tværsnitsareal-system målt i kvadratmillimeter (mm²).

American Wire Gauge (AWG) System

AWG bruges overvejende i USA og Canada. Kontraintuitivt, et lavere AWG-tal betyder en tykkere leder med højere kapacitet . For eksempel fører 4 AWG kobber betydeligt mere strøm end 14 AWG. AWG-skalaen går fra 0000 (4/0) i den store ende ned til 40 AWG til fintrådsanvendelser. Almindelige bolig- og kommercielle ledninger bruger 14 AWG, 12 AWG og 10 AWG til grenkredsløb, mens tilførselsledere kan bruge 6 AWG, 4 AWG, 2 AWG eller større.

Metrisk tværsnitssystem (mm²)

Brugt i hele Europa, Asien, Australien og de fleste andre dele af verden efter IEC-standarder, beskriver mm²-systemet direkte lederens tværsnitsareal. Almindelige størrelser inkluderer 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² og mere. En 2,5 mm² leder svarer nogenlunde til 14 AWG med hensyn til tværsnit , selvom den nøjagtige kapacitet afhænger af isoleringstype og installationsmetode.

Trin-for-trin metode til at beregne ledningskabelstørrelse

Korrekt kabeldimensionering følger en logisk sekvens. At springe trin over fører til enten underdimensionerede kabler, der overophedes og skaber brandfare, eller overdimensionerede kabler, der spilder materiale og øger installationsomkostningerne unødigt.

Trin 1: Bestem fuldbelastningsstrømmen

Udgangspunktet for hver kabelstørrelsesberegning er at identificere fuldlaststrømmen (FLC) for det tilsluttede udstyr. For resistive belastninger som varmelegemer er dette ligetil: brug P = V × I, omarrangeret til I = P / V. For en 2.400W rumvarmer på et 120V-kredsløb, I = 2.400 / 120 = 20 ampere .

For trefasede motorbelastninger er formlen: I = P / (√3 × V × PF × η), hvor PF er effektfaktoren og η er effektivitet. En 15kW motor ved 400V med PF = 0,85 og η = 0,92 resulterer i I = 15.000 / (1.732 × 400 × 0.85 × 0.92) ≈ 27,7A . Brug altid navneskiltdata, når de er tilgængelige, i stedet for beregnede estimater.

Trin 2: Anvend Continuous Load Multiplikatoren

For belastninger, der arbejder kontinuerligt i 3 timer eller mere, kræver NEC Section 210.19 dimensionering af lederen ved 125 % af den kontinuerlige belastningsstrøm . Hvis din belastning trækker 20A kontinuerligt, skal den mindste lederampacitet være 20 × 1,25 = 25A. Denne termiske sikkerhedsmargen tegner sig for varmeopbygning i isoleringen over vedvarende drift. IEC-standarder anvender en lignende tilgang gennem korrektionsfaktorer anvendt på basisampacitetsværdier.

Trin 3: Anvend korrektionsfaktorer for temperatur og bundtning

Kabler installeret i højtemperaturmiljøer eller grupperet med andre kabler skal nedsættes. NEC Tabel 310.15(B)(1) giver temperaturkorrektionsfaktorer. Ved en omgivelsestemperatur på 40°C i stedet for standard 30°C baseline skal en 75°C-klassificeret leder nedsættes med en faktor på 0.88 . Det betyder, at en leder mærket 25A ved 30°C kun bærer 22A sikkert ved 40°C omgivelsestemperatur.

Bundlingskorrektion er lige så vigtig. Når 4-6 strømførende ledere deler en ledning, skal du anvende en 0,80 faktor. For 7-9 ledere, brug 0,70. For 10-20 ledere bundtet sammen falder faktoren til 0,50. Manglende anvendelse af bundtningsfaktorer er en af ​​de mest almindelige årsager til overophedning i kommercielle kabelbakker.

Trin 4: Beregn spændingsfald

Spændingsfaldsgrænser er typisk 3 % for grenkredsløb og 5 % i alt for feeder plus grenkredsløb kombineret (i henhold til NEC-anbefaling, dog ikke et hard-kodekrav i alle tilfælde). Brug denne formel til enfasede AC- og DC-kredsløb:

VD (volt) = (2 × L × R × I) / 1000

Hvor L = envejs kabellængde i fod, R = modstand i ohm pr. 1.000 fod (fra ledermodstandstabeller), og I = belastningsstrøm i ampere. Faktoren 2 tegner sig for både udgående og returledere.

Eksempel: Et 120V kredsløb, 100 fod envejs, der bærer 15A til 14 AWG kobber (R = 3,14 Ω/1.000 fod): VD = (2 × 100 × 3,14 × 15) / 1.000 = 9,42 volt , hvilket er 7,85 % - et godt stykke over grænsen på 3 %. Opgradering til 10 AWG (R = 1,24 Ω/1.000 fod) reducerer dette til 3,72 V eller 3,1 %, hvilket er marginalt, men acceptabelt for ikke-følsomme belastninger. For præcisionsudstyr ville en flytning til 8 AWG bringe det til 1,8 %.

For trefasede systemer ændres formlen til: VD = (√3 × L × R × I) / 1000 , ved at erstatte faktoren 2 med 1,732, da fasegeometrien reducerer den effektive sløjfemodstand.

Trin 5: Vælg den endelige kabelstørrelse

Efter at have beregnet den nødvendige ampacitet (med alle korrektionsfaktorer anvendt) og den minimale lederstørrelse, der er nødvendig for at overholde grænserne for spændingsfald, vælg den størrelse der er størst . Dette er den styrende kabelstørrelse. Rund altid op til den næste tilgængelige standardlederstørrelse - rund aldrig nedad.

Isolationstypens rolle i kabelampacitet

Isoleringsmaterialet, der omgiver lederen, bestemmer direkte, hvor meget varme kablet sikkert kan tåle, hvilket igen bestemmer ampacitetsvurderingen. Det er her fremstillingsprocessen - specifikt ydeevnen af wire og kabel ekstruder — har en direkte indvirkning på det færdige produkts elektriske og termiske egenskaber.

Almindelige isoleringstemperaturklassificeringer og deres NEC-betegnelser inkluderer:

• 60°C (140°F) — Type TW, brugt i ældre boligledninger. Lavere ampacitet, ikke egnet til højbelastningskredsløb.
• 75°C (167°F) — Typerne THW, THWN. Mest almindelige kommercielle og industrielle isolering. Dette er standardsøjlen, der bruges i NEC Tabel 310.15 til lederdimensionering i de fleste nye installationer.
• 90°C (194°F) — Typerne THHN, XHHW-2, RHH. Højere basisampacitet, men NEC begrænser ofte terminering til 75°C, medmindre udstyr er specifikt klassificeret til 90°C termineringer. Kan bruges ved fuld 90°C i fri luft, eller når termineringsudstyr er klassificeret i overensstemmelse hermed.
• 150°C og derover — Specialkabler med silikonegummi, PTFE (Teflon) eller mineralisolering (MI-kabel). Anvendes i ovne, industrielle ovne og højtemperatur procesudstyr.

Konsistensen af ​​isoleringstykkelsen er kritisk. A wire og kabel ekstruder i en moderne produktionslinje bruger præcisionsformgeometri, smeltetemperaturkontrol og linjehastighedsregulering for at opretholde ensartet vægtykkelse omkring lederen. Inkonsekvent isolering - tyndere nogle steder - skaber lokaliserede varme punkter, der reducerer den effektive termiske vurdering, selvom den gennemsnitlige tykkelse opfylder specifikationen. Avanceret ekstrudermaskineri fra producenter i Kina, Europa og Nordamerika bruger nu lasermålesystemer og automatisk excentricitetskorrektion for at opnå vægtykkelsestolerancer inden for ±5 % eller snævrere.

Kobber vs. aluminiumsledere: størrelsesforskelle

Aluminiumsledere bruges almindeligvis til serviceindgangskabler, fødere og forsyningsdistribution. De er lettere og billigere end kobber, men aluminium har kun omkring 61% af kobbers ledningsevne , hvilket betyder, at du har brug for et større tværsnit for at bære den samme strøm.

Som en praktisk regel: For at matche ampaciteten af en kobberleder kræver aluminium ca to AWG størrelser større . Hvor 6 AWG kobber bærer 65A (ved 75°C), skal du bruge 4 AWG aluminium for at bære den samme strøm. Til metrisk dimensionering svarer en 16 mm² aluminiumsleder nogenlunde til en 10 mm² kobberleder.

Aluminium udvider og trækker sig også mere end kobber med temperaturcyklusser, hvilket kan medføre, at forbindelsen løsner sig over tid. Alle aluminiumslederafslutninger skal bruge konnektorer, der er klassificeret AL/CU, og antioxidantforbindelse er påkrævet ved samlinger og afslutninger for at forhindre opbygning af oxidation, der øger modstanden. Disse er kodekrav i de fleste jurisdiktioner, ikke valgfri praksis.

Fra et produktionssynspunkt kræver ekstrudering af isolering over aluminiumsledere omhyggelig kontrol af linjehastigheden og sammensatte temperatur i wire og kabel ekstruder . Aluminiums overfladekemi adskiller sig fra kobber, og nogle isoleringsforbindelser hæfter anderledes. Kvalitetskabelproducenter udfører adhæsionstest for at sikre, at isoleringen binder ordentligt og ikke adskilles fra lederen under bøjning eller termisk cykling.

Kabelstørrelse til motorkredsløb

Motorkredsløb følger andre regler end generelle forgreningskredsløb, fordi motorer trækker meget høj startstrøm ved opstart - typisk 6 til 8 gange fuldbelastningsstrømmen i 0,5 til 2 sekunder. Selve kablet behøver ikke at være dimensioneret til denne indkoblingsstrøm (overstrømsbeskyttelsen klarer det), men lederen skal dimensioneres baseret på NEC Artikel 430 regler frem for standard ampacitetstabeller.

For en enkelt motor kræver NEC 430.22, at grenkredslederen skal dimensioneres til mindst 125 % af motorens fuldlaststrøm (FLC) som angivet i NEC-tabellerne 430.247–430.250 (ikke navnepladeværdien, medmindre navnepladen er lavere end tabelværdien). For en 5-hestekræfter, 230V enfaset motor, viser tabel 430.248 FLC'en som 28A. Lederen skal derefter håndtere 28 × 1,25 = 35A minimum, hvilket peger på 8 AWG kobber.

For anvendelser med variabel frekvensdrev (VFD) gælder yderligere overvejelser. VFD'er genererer harmoniske strømme, der producerer ekstra varme i lederne. Mange ingeniører tilføjer en ekstra 10-15 % margin oven i standardfaktoren på 125 %, når de dimensionerer kabler til VFD-drevne motorer. Afskærmet kabel er også typisk påkrævet mellem VFD-udgangen og motoren for at indeholde højfrekvent støj og forhindre lejeskade fra common-mode-strømme.

Beregning af spændingsfald Deep Dive: Lange kabelføringer

For kabler, der løber over 50 fod (ca. 15 meter), bliver spændingsfald ofte den dominerende dimensioneringsfaktor - ikke ampacitet. Dette gælder især i solcelleanlæg (PV), landbrugsanlæg, udendørs belysning og industrianlæg med udstyr placeret langt fra hovedfordelingstavlen.

Beregning af påkrævet ledertværsnit fra spændingsfald

Du kan omarrangere spændingsfaldsformlen for direkte at beregne det nødvendige ledertværsnit. For kobber i et enfaset system:

A (mm²) = (2 × L × I × ρ) / VD_max

Hvor A er det nødvendige tværsnitsareal i mm², L er envejs kabellængde i meter, I er belastningsstrømmen i ampere, ρ (rho) er resistiviteten af kobber = 0,0172 Ω·mm²/m (eller 0,0282 for aluminium), og VD_max er det maksimalt tilladte spændingsfald i volt.

Eksempel: En pumpe trækker 30A ved 230V, placeret 120 meter fra fordelingstavlen. Maksimalt tilladt spændingsfald = 3% × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Afrund op til næste standardstørrelse: 25 mm² kobber leder.

Hvis den samme pumpe havde været placeret kun 30 meter væk, giver beregningen 4,49 mm², rundet op til 6 mm² - væsentligt mindre og billigere. Omkostningerne ved underdimensionering på lange ture kommer fra energispild og forringelse af udstyrets ydeevne, ikke kun overophedning.

Spændingsfald i Solar PV DC-systemer

I solcelleanlæg er dimensionering af DC-kabel afgørende for systemets effektivitet. NEC Artikel 690 anbefaler at begrænse spændingsfaldet i PV-kildekredsløb til 2 % eller mindre for maksimal energihøst. Et fald på 2 % på et 600V strengsystem tillader kun et fald på 12V over kabelføringen. Med strengstrøm på 9A og et løb på 50 meter (en-vejs), ville det påkrævede ledertværsnit være A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², hvilket peger på et minimum 2,5 mm² PV-klassificeret kabel (USE-2 eller PV Wire i USA).

Hvordan kabelkonstruktionskvalitet påvirker dimensioneringsberegninger

Kabelstørrelsesberegninger antager, at kablet opfylder dets nominelle specifikationer. Det betyder, at lederen har det korrekte tværsnitsareal, isoleringen har den korrekte tykkelse og dielektriske egenskaber, og modstanden pr. længdeenhed matcher offentliggjorte værdier. I praksis varierer kabelkvaliteten betydeligt mellem producenterne, og denne variation har direkte indflydelse på, om dine beregninger holder i marken.

Dirigentfyldningsforhold og stranding

Strandede ledere består af flere mindre ledninger snoet sammen. Fyldningsforholdet - procentdelen af ​​det nominelle tværsnit, der faktisk er optaget af metal - påvirker modstanden. En 2,5 mm² flertrådet leder med dårlig trådpakning kan have et faktisk metaltværsnit på kun 2,3 mm², hvilket øger modstanden med cirka 8-9 % i forhold til specifikation. Dette påvirker direkte både spændingsfald og termisk ydeevne. Premium kabelproducenter måler ledermodstand i henhold til IEC 60228 eller ASTM B8 for at verificere overensstemmelse.

Isoleringstykkelse og ekstruderingsprocessen

Isoleringslaget påføres gennem en wire og kabel ekstruder — en maskine, der smelter polymerforbindelse (PVC, XLPE, LSZH eller andre materialer) og tvinger den gennem en præcisionsmatrice rundt om den bevægelige leder. Kvaliteten af ​​denne ekstruderingsproces bestemmer isoleringstykkelsens konsistens, overfladefinish og vedhæftning til lederen eller inderkappen.

Moderne lednings- og kabelekstrudersystemer, der bruges af førende producenter, omfatter:

• Excentricitetskontrol med lukket sløjfe : Laser- eller kapacitive sensorer måler isolationskoncentriciteten i realtid og justerer automatisk matricepositionen for at korrigere for off-center coating.
• Overvågning af smeltetryk og temperatur : Sikrer ensartet sammensætningsviskositet gennem matricen, hvilket forhindrer tynde pletter forårsaget af temperaturvariationer i ekstruderens cylinder.
• Integration af gnisttester : Højspændingsgnisttestere scanner 100 % af det producerede kabel in-line for at detektere nålehuller eller tynde punkter i isoleringen, før kablet spoles.
• Diametermålesystemer : Lasermikrometre måler udvendig diameter kontinuerligt og sender data tilbage for at kontrollere linjehastigheden og ekstruderens output for at opretholde specificerede diametertolerancer.

Når du køber kabel til kritiske applikationer - industrimaskiner, bygningsledninger, underjordiske fødere - skal du altid kontrollere, at kablet opfylder UL-, CSA- eller IEC-certificeringer testet i henhold til de relevante standarder. Tredjepartstestet og listet kabel garanterer, at isoleringen påført af tråd- og kabelekstruderprocessen opfylder kravene til minimumstykkelse, dielektrisk styrke og temperaturmodstand.

XLPE vs. PVC-isoleringsydelse

Tværbundet polyethylen (XLPE) isolering fremstilles gennem en specialiseret lednings- og kabelekstruderproces, der inkluderer et vulkaniseringstrin (tværbinding), enten gennem damphærdning, tør nitrogenhærdning (CCV-linje) eller silan-fugthærdning. Tværbinding skaber et tredimensionelt polymernetværk, der giver XLPE væsentligt bedre termisk ydeevne end PVC : XLPE-isolerede strømkabler er klassificeret til 90°C kontinuerligt, 130°C under nødoverbelastning og 250°C under kortslutningsforhold. PVC topper ved 70°C for standardkvaliteter.

For mellemspændingskabler (1kV–35kV) er XLPE-isolering fremstillet på en tredobbelt ekstruderingstråd og kabelekstruderlinje - ved at anvende den halvledende indvendige skærm, XLPE-isolering og halvledende ydre skærm i et enkelt gennemløb - industristandarden. Denne enkelt-pas tilgang eliminerer grænsefladekontamination mellem lag, en kritisk faktor for højspændings dielektrisk integritet.

Praktiske eksempler på trådkabelstørrelse efter anvendelse

Teori bliver tydeligere med konkrete anvendelseseksempler på tværs af forskellige installationstyper. De følgende bearbejdede eksempler dækker de mest almindelige scenarier i boliger, kommercielle og industrielle omgivelser.

Køkkenkredsløb (120V, 20A)

NEC 210.11(C)(1) kræver mindst to 20A små apparatkredsløb i køkkenområder. Kabel: 12 AWG / 2 kobber, type NM-B (Romex), 20A afbryder. Kabelføringen fra panelet er typisk 30-60 fod i et enfamiliehus. Spændingsfald ved 20A over 60 fod: VD = (2 × 60 × 1,98 × 20) / 1.000 = 4,75V, hvilket er 3,96 % . Acceptabel til de fleste belastninger af køkkenmaskiner. For en mere konservativ installation, eller hvor løbetiden overstiger 80 fod, skal du opgradere til 10 AWG.

EV Ladestation (240V, 48A kontinuerlig)

En Level 2 EV-oplader på 11,5 kW trækker 48A ved 240V. Som en kontinuerlig belastning: 48A × 1,25 = 60A minimum lederampacitet. Vælg 6 AWG kobber THWN-2 i rør. For en 50 fods løb fra panel til garage, spændingsfald = (2 × 50 × 0,491 × 48) / 1.000 = 2,36V = 0,98 % - godt inden for grænserne. Størrelsen på 6 AWG bestemmes af ampacitet, ikke spændingsfald i dette tilfælde.

Industriel transportørmotor (400V, 3-faset, 22kW)

FLC = 22.000 / (1.732 × 400 × 0.87 × 0.92) = 39.7A. Anvend 125 % motorfaktor: 39,7 × 1,25 = 49,6A. Vælg 10 mm² kobberleder (klassificeret 52A i trelederkabel i henhold til IEC 60364). Kabelføring er 85 meter fra MCC til motor. Spændingsfald = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68 % — inden for 3 % grænse. Valget på 10 mm² bekræftes af krav til både ampacitet og spændingsfald.

Underjordisk feeder (240V, 100A, 150 fod)

En 100A underpanelføder, der bruger aluminiumsledere i skema 40 PVC-rør begravet ved 24 tommer. Nødvendig kapacitet: 100A. Aluminiumsleder 1/0 AWG er normeret til 120A ved 75°C — opfylder ampacitet. Spændingsfaldskontrol: 1/0 AWG aluminium R = 0,327 Ω/1.000 ft. VD = (2 × 150 × 0,327 × 100) / 1.000 = 9,81V = 4,09 % . Overstiger de anbefalede 3 %. Opgrader til 2/0 AWG aluminium (R = 0,259 Ω/1.000 ft): VD = 7,77V = 3,24% — stadig marginal. Brug 3/0 AWG aluminium (R = 0,205 Ω/1.000 fod): VD = 6,15V = 2,56 % — acceptabelt.

Kortslutnings- og fejlstrømsovervejelser i kabeldimensionering

For mellem- og højspændingskabler og for industrielle LV-kabler i nærheden af store transformere skal lederen også dimensioneres til at modstå den termiske energi fra fejlstrøm i den tid, det tager beskyttelsesanordningen at udbedre fejlen. Dette kaldes termisk kortslutningsmodstand tjek.

Formlen er: A (mm²) = (I_sc × √t) / K , hvor I_sc er den potentielle kortslutningsstrøm i ampere, t er fejlrydningstiden i sekunder, og K er en materialekonstant (K = 115 for PVC-isolerede kobberledere, der starter ved 30°C; K = 135 for XLPE-isoleret kobber).

Eksempel: Et kabel forsyner et panel med en potentiel 25kA kortslutningsstrøm, og opstrømsafbryderen forsvinder på 0,2 sekunder. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2 mm² . Dette kræver en minimum 120 mm² kobberleder - uanset belastningsstrømmen. I nærheden af ​​store industrielle transformatorer eller hovedtavler styrer kortslutningsdimensionering ofte kabelvalget.

Almindelige fejl ved beregning af trådkabelstørrelse

At forstå beregningsmetoden er kun halvdelen af kampen. Praktiske fejl i marken fører til underdimensionerede eller overdimensionerede kabler, selv når ingeniøren anvender formlerne korrekt.

• Brug af typeskiltstrøm i stedet for NEC-tabel FLC til motorer: NEC 430.22 kræver specifikt brug af NEC-tabelværdien, ikke navneskiltet, medmindre navneskiltet er lavere. Brug af en motor med højere effektivitets lavere typepladestrøm og underdimensionering af kablet er en overtrædelse af koden.
• Glemte at anvende bundling derating: Det er en meget almindelig fejl at installere seks THHN-ledere i en ledning og dimensionere hver for individuel ampacitet. Bundingsfaktoren på 0,80 reducerer deres effektive ampacitet, hvilket kræver større ledere.
• Tager ikke højde for fremtidig belastningsvækst: Et kredsløb med 95 % af lederampaciteten giver ikke plads til yderligere udstyr. Branchens bedste praksis er at dimensionere kabler til ikke mere end 80 % af den nominelle kapacitet under normale driftsforhold.
• Blanding af AWG og metriske værdier i samme formel: Brug af AWG-modstandsværdier (i Ω/1.000 fod) med metriske længder (i meter) uden konvertering giver vildt forkerte resultater. Bekræft altid enheder før beregning.
• Ignorerer omgivende temperatur: Kabel installeret på et loftsrum ved 50°C omgivelsestemperatur i stedet for standard 30°C basislinje kræver betydelig nedsættelse. En 12 AWG THHN vurderet til 30A ved 30°C kan kun bære 23A ved 50°C omgivelsestemperatur - en reduktion på 23%.
• Køb af understandard kabel: Kabler fra ikke-verificerede producenter kan have faktiske ledertværsnit 10-15 % under nominelt på grund af dårlig kontrol af trådtræknings- og ekstruderingsprocesserne. Køb altid UL-listet eller IEC-certificeret kabel fra sporbare kilder.

Hurtig reference: Oversigt over valg af kabelstørrelse

Til hurtig reference på stedet opsummerer følgende tabel almindelige belastningsscenarier og de minimale kabelstørrelser, de kræver under typiske forhold (kobberleder, 75°C isolering, 30°C omgivende, enkelt kredsløb i rør, op til 50 fods løb).
