Integreret Type Back Twist Pair Twisting Machine til netværkskabel Manufacturers

Tilbage på listen
Tilbage Twist Pair Twisting Machine til netværkskabel

Integreret Type Back Twist Pair Twisting Machine til netværkskabel

I kernetrådspar-snoningsprocessen er stigningsnøjagtigheden og tætheden af ​​den parrede ledning meget vigtige, hvilket har en betydelig indvirkning på det færdige kabels elektriske og fysiske egenskaber. Denne maskine er udstyret med et uafhængigt kapstanhjul inden for den roterende vinkelbue på hovedsnoningsdelen. Motorkraften fra kapstanhjulet overføres fra ydersiden af ​​vinkelbuen til indersiden gennem den mekaniske transmission i den roterende hovedaksel, hvilket undgår de upålidelige faktorer forårsaget af den traditionelle transmission af kulbørste. Derudover fungerer kapstanmotoren og den vinkelbov-roterende motor synkront via elektrisk interlock-kontrol, hvorved der opnås trinløs højpræcision elektronisk pitch-kontrol. Vridningsstigningen kan indstilles digitalt og formes stabilt og præcist. Derudover anvender bagvridningsudbyttet den roterende vinkelbuestruktur, som omdanner den traditionelle passive rotation og ydre strandingskraft til den aktive rotation og stranding af de to kernetråde under den kombinerede virkning af bagvridningen og vridningskraften. Den indre spænding ved vridning og den ydre belastning ved vridning ophæver hinanden, således at rotationsspændingen af ​​det snoede produkt fra indersiden til ydersiden ophæver hinanden til nul. Efter snoning passer de to kernetråde tæt uden mellemrum og er naturligt lige og uden tilbageslagskraft. Den opretholdelse af stabil fysisk struktur kan føre til stabil elektrisk ydeevne.

Forespørgsel +
PREV：Split Type Back Twist Pair Twisting Machine til netværkskabel
NÆSTE：Intet næste produkt
Product Details

KOMPONENTER

● Ø500 Horisontal øvre og nedre dobbelthjuls portalvugge skaftløs pay-off 2 enhed
● Back twist payoff stand 2 enhed
● Ø500 Dobbelt pitch konstant spænding par twister 1 enhed
● Styresystem 1 enhed
● Perifert hjælpeudstyr kan tilpasses.


TEKNISKE SPECIFIKATIONER

Pay-off struktur Horisontal øvre og nedre dobbelthjuls portal-vugge skaftløs pay-off, stranding bue dobbelt pitch back twist pay-off.
Optagelsesstruktur Horisontal portalvugge, skaftløs optagning, snoet bue med dobbelt pitch-par.

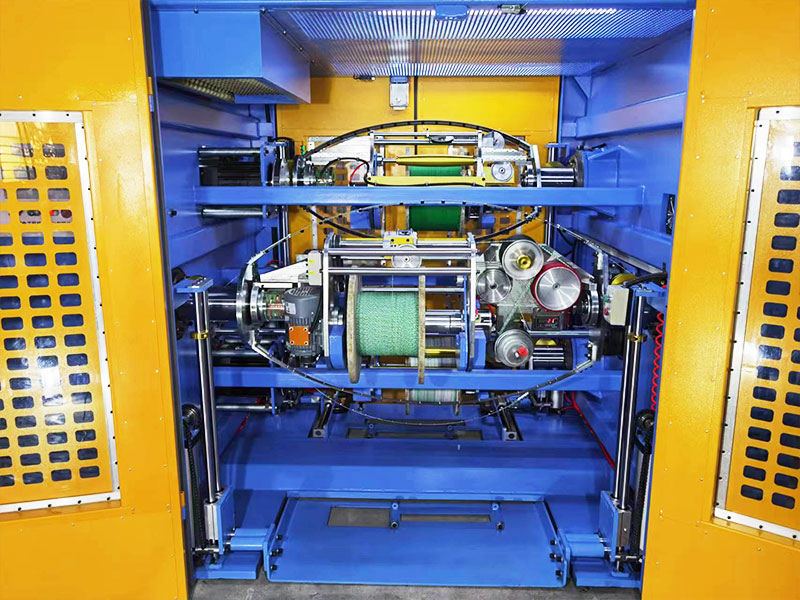

Overordnet maskinstruktur Back twist pay-off og stranding take-up er arrangeret back-to-back med en integreret struktur. Både pay-off og take-up sider er udstyret med døre til hjuls pay-off og take-up operationer.
Egnet ledningstype Anvendes hovedsageligt til LAN CABLE CAT5, CAT5E, CAT6A, CAT7, CAT8 og andre ledninger, men også til andre signaltransmissionsledninger, der kræver elektrisk test.
Kernetrådsspecifikation Rækkevidde: Ø0,6-2,0 mm, ud over dette område, kan tilpasses
Udvendig diameter af trådet tråd område: Ø1,2-4,0 mm, ud over dette område kan tilpasses.
Stranding dør Standardformens OD-størrelse er 25
Rygdrejningsmetode Opnå vridning eller pre-twisting, vridning betyder, at buerne på payoff-maskinen og twist-parret roterer i modsatte retninger; pre-twisting refererer til samme rotationsretning af pay-off maskinen og par twist, og kan vælges på touchskærmen.
Snoning/forvridningsforhold 0-120%, trinløst og trinløst justerbar, indstillet på touchskærm, PLC automatisk styring, automatisk sporing af vride/tilbage snoningshastighed.
Stranding retning S/Z
Pay-off rotationshastighed Den faktiske opstartshastighed indstilles i henhold til kravene til forskellige ledningskvaliteter, med et maksimum på 2000 RPM/4000 TPM (ingen belastning).
Optag rotationshastighed Den faktiske opstartshastighed indstilles i henhold til kravene til forskellige ledningskvaliteter, med et maksimum på 2000 RPM/4000 TPM (ingen belastning).
Trådhastighedsområde Formlen til beregning af linjehastighed: Bow-twister hastighed x 2 x pitch / 1000 = m/min. Den maksimale hastighedsgrænse er 100 m/min.
Tråd snoet stigning Optimal rækkevidde: 5,0-50,0 mm, nøjagtig med én decimal, med et trinløst justerbart niveau, der kan vælges på berøringsskærmen.
Pitch nøjagtighed Pitch-nøjagtighed ±0,3 mm under produktion med fast hastighed, ±0,5 mm under opstart/nedlukning.
Stranding bue materiale Det anvendte standardmateriale er en 65Mn stålstrimmel med keramiske øjer, som kan tilpasses til en letvægtsbue i kulfiber.
Pay-off buekraft Standardkonfigurationen er en 2-5,5KW invertermotor, der også kan tilpasses til servomotorer.
Optag buekraft Standardkonfigurationen er en 3,7KW invertermotor, som også kan tilpasses til en servomotor.
Stranding bov bremsning Elektromagnetiske bremser
Capstan type En dobbelt hjulkapstan er indbygget i portalens holder
Capstan hjul diameter Ø185, 5-rillet gummibelagt aluminium capstan rulle 5-rillet split aluminium drevet rulle.
Kapstankraft Standardkonfigurationen er en 1,5KW invertermotor, som også kan tilpasses til en servomotor.
Pay-off specifikation Model Ø500, kompatibel med Ø400, ABS værktøjshjul.
Optagelsesspecifikation Model Ø500 er kompatibel med Ø400. ABS værktøjshjul
Det indvendige hul i rullen Standarden er Ø56mm, andre størrelser kan tilpasses.
Reel Spindel løft Elektrisk løft, skateboard læsning og aflæsningsspole.
Metode til tilspænding af hjul Kraftig elastisk cylindersamling, strammespole, strammekraft >200 kg, med selvlåsende beskyttelse, pneumatisk udløserspole
Spole Lastevægt MAX 300 kg
Pay-off rullekraft Standardkonfigurationen er en 2-0,75KW gearreduktionsmotor, som også kan tilpasses til en servomotor.
Kraft til spolehjul Standardkonfigurationen er en 0,75KW gearreduktionsmotor, som også kan tilpasses til en servomotor.
Optag wire position arrangement Standarden er 30 polerede stang travers akselenheder, som kan tilpasses til servo motion controller rækker.
Ledningspositionsarrangement strøm 0,2KW servobevægelsescontroller kan tilpasses.

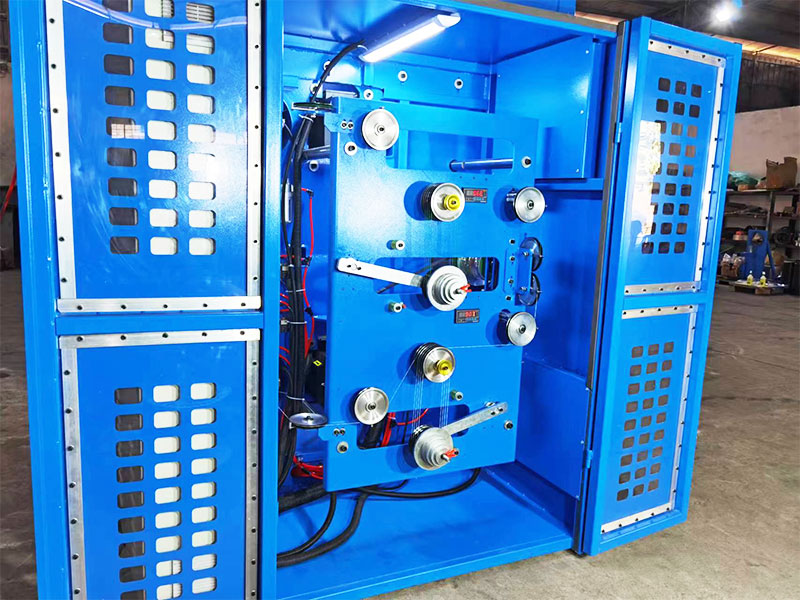

Pay-off materiale run-out detektion Alarm og automatisk stop når kerneledningen er ved at løbe tør/alarm og automatisk stop når ledningen er brudt.
Spændingstype Standarden er at justere spændingen ved at flytte eller tilføje balancevægte, PID styrer hastigheden af ​​pay-off eller take-up eller tilpasser den til at justere spændingen med en servomotor.
Pay-off spændingsområde 3N-30N/0,3kg-3kg/300g-3000g
Optag spændingsområde 5N-50N/0,5kg-5kg/500g-5000g
Spændingsnøjagtighed ±25 g
Spændingsdisplay Kommunikationstype digital displaytryksensor, spændingsoverløbsalarm og automatisk nedlukning.
Formelstyring Et brugerdefineret formuleringsstyringssystem gør det muligt at indføre data såsom spænding, temperatur, ydre diameter, pitch, S/Z, trådviklingsafstand og barometertryk til PLC'en, hvilket understøtter dataindsamling og import til digital produktion.
Sikkerhedsbeskyttelse Automatisk detektering og forudsigelse af temperatur / vibration / støj / tryk kan tilpasses i henhold til CE / CSA / UL standarddesign.
Gnistregistrering Kan tilpasses til at tilføje en gnisttester
Strømstandarder Standarden er 3-faset 380V/50Hz og strømforsyningen kan tilpasses til forskellige lande og regioner.
Intelligent software Kan tilpasses for at tilføje "den bedste produktionshastighed automatisk matchningsfunktion" software for at opnå produktionseffektivitet og produktkvalitet på samme tid.
Kernetråd over-olie enhed En kernetrådsolieindretning kan tilpasses og tilføjes. Den isolerende kernetråd er belagt med en flygtig smøreolie for at reducere friktionen under trådparsnoning.




PRODUKTFUNKTIONER

● Hurtig hastighed: Spindelboksen er spændingsaflastet og udglødet, den er holdbar og ikke deformeret. Den roterende strandingsvinkelbue er statisk afbalanceret og dynamisk afbalanceret til test og korrektion. Den har en lille vibration og lav støj. Spindlen genererer ikke varme under langvarige kontinuerlige højhastighedsoperationer, og spindelens rotationshastighed er hurtig.

● Mindre optaget plads: Den vedtager en integreret struktur, som sparer mere end 50% af besættelsen sammenlignet med den traditionelle split-type back twist pair twist maskine.

● Stabil spænding: Servomotoren kan tilpasses som spændingselement. Efter indstilling af den samlede optræksspænding beregnes udbetalingsspændingen af ​​de to kernetråde intelligent, og hastigheden af ​​udbetaling og optag styres præcist af servobevægelsescontrolleren, hvorved der opnås en stabil spænding.

● Nøjagtig tonehøjde: Verden udelukkende "præcisionstransmissionsmekanisme af ekstern kraft og intern kapstan", overfører motorkraften uden for vinkelbuen til capstanhjulet inde i vinkelbuen gennem en kompleks mekanisk transmissionsmekanisme. Med hovedkapstanen som bevægelsesbenchmark, adopter servobevægelsescontrollere til både snoningsvinkelbuen og hovedkapstaneren for at udføre præcis kædebevægelseskontrol og opnå præcis pitch ved enhver hastighed.

● Arbejdsbesparelse: Udstyret med en fleksibel tråder, kan den let passere gennem vinkelbuens drejeknude, og gevindskæringen kan afsluttes på 1 minut. Ledningen kan trækkes tilbage i den modsatte retning ved hjælp af kontrolpanelet, hvilket sparer arbejdskraft.

● Intelligent: Administration af distributionstilstand, genfinding af SOP-opskrifter med et enkelt klik, klargøring af opstart med et enkelt klik, start med et enkelt klik; dynamisk feedback af vridningsstigning, tilbagedrejningsforhold,  fejldetektering/afbrydelsesdetektering/stop når måleren når, intelligent kontrolpanel

● Lav fejlrate: De elektriske kontrolkomponenter i strandingsvinkelbuen er alle installeret på vuggen, og alle signaler er elektrisk styret i lukket sløjfe inde i den strandede bue. Kulbørstens samlering giver kun trefaset strøm til indersiden af ​​strandingsvinkelbuen uden at sende signaler for at undgå dårlig kontakt, interferens og lav fejlrate.

● Nem vedligeholdelse: Kunder uden for Kina kan tilpasse for at få Profinet-busstyringen, som sikrer hurtig signaltransmission og lav interferens.

Fejlfinding og vedligeholdelse er tilgængelig uanset maskinens placering i ethvert land eller område over hele verden, så længe der er et kommunikationsnetværk, så kan fjernfejldetektering, fejlfinding og vedligeholdelse hurtigt leveres.
