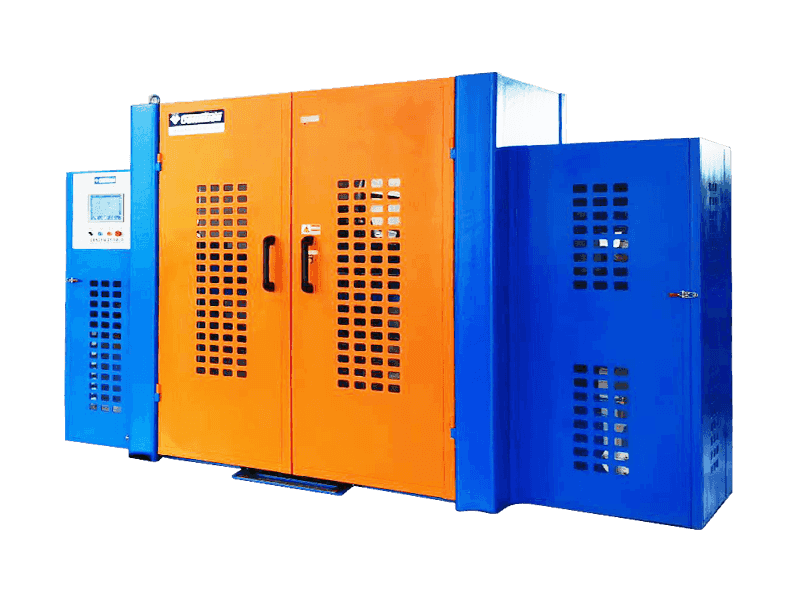

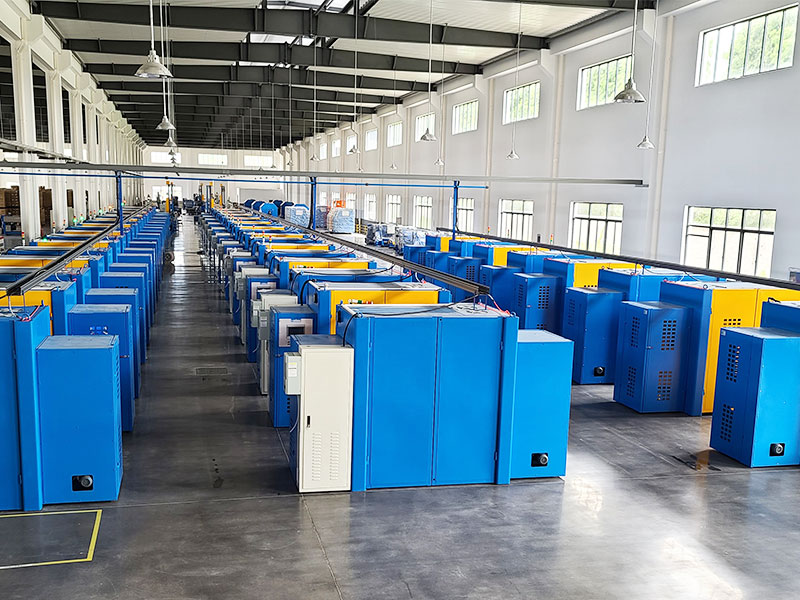

Triple Pitch Pair Twisting Machine til netværkskabel

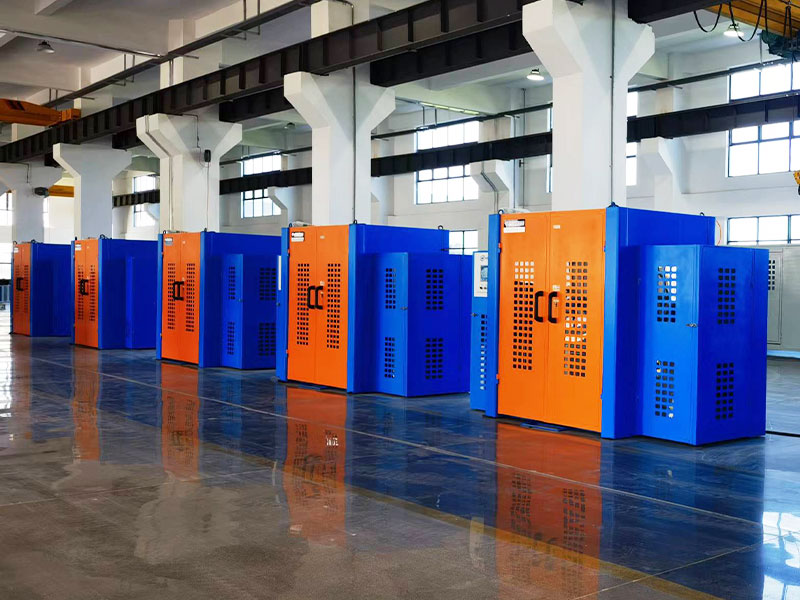

Integreret Type Triple Pitch Pair Twisting Machine til netværkskabel

Triple vridning maskine kan realisere tre funktioner: enkelt vridning, tilbage vridning og par vridning. Hele maskinen inkluderer en enkelt vridningsdel til bagside twist pay off og par vridningsdel. Pay-off-delen og take-up-delen har et integreret design med øvre og nedre lag stablet op for at spare plads. Der er eksterne og interne pay-off dele af ryggen twist pay off. Den ydre pay-off føres gennem den roterende vinkelbøjle til hullet i den wire-strengede matrice, der afviger fra rotationscentret, og den interne pay-off føres direkte til et andet hul på den symmetriske side af den wire-strengede matrice, der afviger fra rotationscentret uden at passere gennem vinkelbuen. Den roterende vinkelbue driver den wire-strengede matrice til at rotere, så de to kernetråde snoes i en enkelt stigning med 100 % back twist pay-off for at danne den første stigning. De snoede ledninger går derefter ind i snoningsbuen for anden og tredje gangs snoning for at opnå den tredobbelte snoningsfunktion. Den tredobbelte snoningsmaskine har høj effektivitet og præcis pitch og er meget velegnet til CAT5/CAT5E/CAT6 netværks core wire snoning.

Forespørgsel +

PREV：Intet tidligere produkt
NÆSTE：Intet næste produkt

Product Details

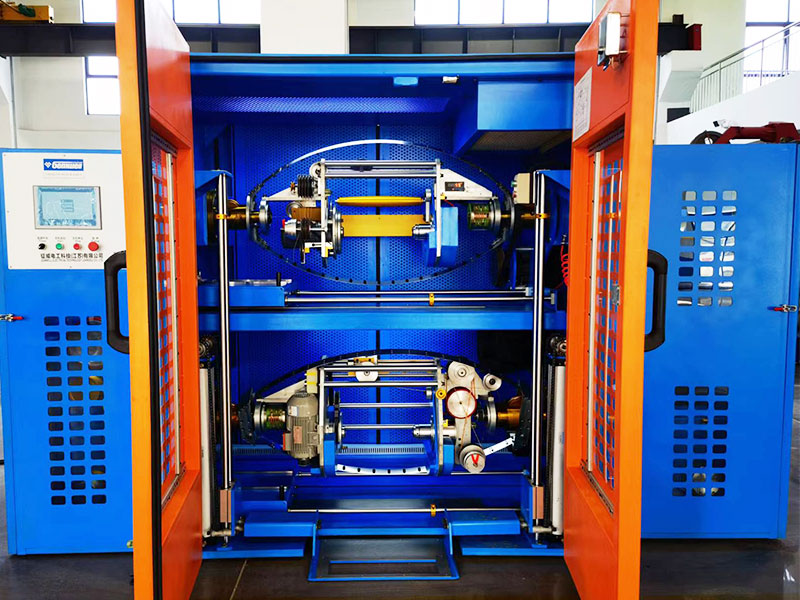

KOMPONENTER

● Ø500 portalvugge skaftløs aktiv udbetaling inde i strandingsbuen 1 enhed
● Ø500 skaftløs aktiv udbetaling udenfor strandingsbuen 1 enhed
● Ø500 Dobbelt pitch konstant spænding par twister 1enhed
● Styresystem 1 enhed
● Perifert hjælpeudstyr kan tilpasses.

TEKNISKE SPECIFIKATIONER

Pay-off struktur	Et hoved af portalvuggen skaftløs aktiv udbetaling inde i strandingsbuen Et hoved af skaftløs aktiv udbetaling uden for strandingsbuen
Optagelsesstruktur	Horisontal portalvugge, skaftløs optagning, snoet bue med dobbelt pitch-par.
Overordnet maskinstruktur	Integreret over- og understruktur. Gantry crable skaftløs aktiv pay-off er placeret på den øverste del af den integrerede maskine. Den skaftløse aktive udbetaling er placeret på højre del. Strandingsoptagningen placeres på den nederste del af den integrerede maskine.
Egnet ledningstype	Anvendes hovedsageligt til LAN CABLE CAT5, CAT5E, CAT6A osv..
Kernetrådsspecifikation	Rækkevidde: Ø0,6-1,2 mm, ud over dette område, kan tilpasses
Udvendig diameter af trådet tråd	område: Ø1,2-2,5 mm, ud over dette område kan tilpasses.
Stranding dør	Standardformens OD-størrelse er 25
Rygdrejningsmetode	Opnå vridning eller pre-twisting, vridning betyder, at buerne på payoff-maskinen og twist-parret roterer i modsatte retninger; pre-twisting refererer til den samme rotationsretning af payoff-maskinen og par twist, og kan vælges på berøringsskærmen.
Snoning/forvridningsforhold	0-100%, trinløst og trinløst justerbar, indstillet på touchskærm, PLC automatisk styring, automatisk sporing af vride/tilbage snoningshastighed. Ved en twist rate på 33 procent dannes en enkelt tonehøjde ved pay-off, mens to tonehøjder dannes ved take-off. Derfor er det samlede antal pladser tre.
Stranding retning	S/Z
Pay-off rotationshastighed	MAX1800 RPM (ingen belastning). Den faktiske opstartshastighed indstilles i henhold til kravene til forskellige ledningskvaliteter.
Optag rotationshastighed	MAX1800RPM/5400TPM (ingen belastning). Den faktiske opstartshastighed indstilles i henhold til kravene til forskellige ledningskvaliteter.
Trådhastighedsområde	Formlen til beregning af linjehastighed: Bow-twister hastighed x 3 x pitch / 1000 = m/min. Den maksimale hastighedsgrænse er 100 m/min.
Tråd snoet stigning	Optimal rækkevidde: 5,0-30,0 mm, nøjagtig med én decimal, med et trinløst justerbart niveau, der kan vælges på berøringsskærmen.
Pitch nøjagtighed	Pitch-nøjagtighed ±0,3 mm under produktion med fast hastighed, ±0,5 mm under opstart/nedlukning.
Stranding bue materiale	Det anvendte standardmateriale er en 65Mn stålstrimmel med keramiske øjer, som kan tilpasses til en letvægtsbue i kulfiber.
Pay-off buekraft	Standardkonfigurationen er en 5,5KW invertermotor, der også kan tilpasses til servomotorer.
Optag buekraft	Standardkonfigurationen er en 5,5KW inverter motor, which can also be customized for servo motors.
Stranding bov bremsning	Elektromagnetiske bremser
Capstan type	En dobbelthjulet kapstan er indbygget i portalholderen til at tage op
Capstan hjul diameter	Ø185, 5-rillet gummibelagt aluminium capstan rulle 5-rillet split aluminium drevet rulle.
Kapstankraft	Standardkonfigurationen er en 1,5KW invertermotor, som også kan tilpasses til en servomotor.
Pay-off specifikation	Ø500 ABS værktøjshjul.
Optagelsesspecifikation	Ø500 ABS værktøjshjul. 630 take-up wheels can be customized.
Det indvendige hul i rullen	Standarden er Ø56mm, andre størrelser kan tilpasses.
Reel Spindel løft	Elektrisk løft, skateboard læsning og aflæsningsspole.
Metode til tilspænding af hjul	Kraftig elastisk cylindersamling, strammespole, strammekraft >200 kg, med selvlåsende beskyttelse, pneumatisk udløserspole
Spole Lastevægt	MAX 300 kg
Pay-off rullekraft	Standardkonfigurationen er en 2-0,75KW gearreduktionsmotor, som også kan tilpasses til en servomotor.
Kraft til spolehjul	Standardkonfigurationen er en 0,75KW gearreduktionsmotor, som også kan tilpasses til en servomotor.
Optag wire position arrangement	Standarden er 30 polerede stang travers akselenheder, som kan tilpasses til servo motion controller rækker.
Pay-off materiale run-out detektion	Alarm og automatisk stop når kerneledningen er ved at løbe tør/alarm og automatisk stop når ledningen er brudt.
Spændingstype	Standarden er at justere spændingen ved at flytte eller tilføje balancevægte, PID styrer hastigheden af pay-off eller take-up eller tilpasser den til at justere spændingen med en servomotor.
Pay-off spændingsområde	3N-30N/0,3kg-3kg/300g-3000g
Optag spændingsområde	5N-50N/0,5kg-5kg/500g-5000g
Spændingsnøjagtighed	±25 g
Spændingsdisplay	Kommunikationstype digital displaytryksensor, spændingsoverløbsalarm og automatisk nedlukning.
Formelstyring	Et brugerdefineret formuleringsstyringssystem gør det muligt at indføre data såsom spænding, temperatur, ydre diameter, pitch, S/Z, trådviklingsafstand og barometertryk til PLC'en, hvilket understøtter dataindsamling og import til digital produktion.
Sikkerhedsbeskyttelse	Automatisk detektering og forudsigelse af temperatur / vibration / støj / tryk kan tilpasses i henhold til CE / CSA / UL standarddesign.
Gnistregistrering	Kan tilpasses til at tilføje en gnisttester
Strømstandarder	Standarden er 3-faset 380V/50Hz og strømforsyningen kan tilpasses til forskellige lande og regioner.
Intelligent software	Kan tilpasses for at tilføje "den bedste produktionshastighed automatisk matchningsfunktion" software for at opnå produktionseffektivitet og produktkvalitet på samme tid.
Kernetråd over-olie enhed	En kernetrådsolieindretning kan tilpasses og tilføjes. Den isolerende kernetråd er belagt med en flygtig smøreolie for at reducere friktionen under trådparsnoning.

PRODUKTFUNKTIONER

● Hurtig hastighed: Spindelboksen er spændingsaflastet og udglødet, den er holdbar og ikke deformeret. Den roterende strandingsvinkelbue er statisk afbalanceret og dynamisk afbalanceret til test og korrektion. Den har en lille vibration og lav støj. Spindlen genererer ikke varme under langvarig kontinuerlig drift med høj hastighed, og spindelens rotationshastighed er hurtig.

● Mindre optaget plads: Den vedtager en integreret struktur, som sparer mere end 50% af besættelsen sammenlignet med den traditionelle split-type back twist pair twist maskine.

● Lavt energiforbrug: Elektrisk energi kan spares over 50% sammenlignet med den traditionelle back twist pair snoede maskine.

● Stabil spænding: Servomotoren kan tilpasses som spændingselement. Efter indstilling af den samlede optræksspænding beregnes udbetalingsspændingen af de to kernetråde intelligent. Det muliggør også præcis kontrol af udbetalings- og optagningshastigheden ved hjælp af servobevægelsescontrolleren og opnår dermed stabil spænding.

● Nøjagtig tonehøjde: Verden udelukkende "præcisionstransmissionsmekanisme af ekstern kraft og intern kapstan", bruger kompleks mekanisk transmission til at overføre motorkraften uden for den snoede bue til kapstanhjulet indeni. Indstil hovedkapstanen som bevægelsesbenchmark, vedtag servobevægelsescontrollere til både den snoede bue og hovedkapstanen for at udføre præcis kædebevægelseskontrol og opnå præcis pitch ved enhver hastighed.

● Arbejdsbesparelse: Udstyret med en fleksibel tråder, kan den let passere gennem vinkelbuens drejeknude, og gevindskæringen kan afsluttes på 1 minut. Ledningen kan trækkes tilbage i den modsatte retning ved hjælp af kontrolpanelet, hvilket sparer arbejdskraft.

● Intelligent: Opskriftshåndtering, et-klik SOP-opskriftshentning, et-klik opstartsforberedelse, et-klik start; dynamisk feedback af vridningsstigning, tilbagedrejningsforhold, fejldetektering/afbrydelsesdetektering/stop når måleren når, intelligent kontrolpanel

● Lav fejlrate: De elektriske kontrolkomponenter i strandingsvinkelbuen er alle installeret på vuggen, og alle signaler er elektrisk styret i lukket sløjfe inde i den strandede bue. Kulbørstens samlering giver kun trefaset strøm til indersiden af strandingsvinkelbuen uden at sende signaler for at undgå dårlig kontakt, interferens og lav fejlrate.

● Nem vedligeholdelse: Kunder uden for Kina kan tilpasse for at få Profinet-busstyringen, som sikrer hurtig signaltransmission og lav interferens.

Fejlfinding og vedligeholdelse er tilgængelig uanset maskinens placering i ethvert land eller område i hele verden, så længe der er et kommunikationsnetværk, så kan fjernfejldetektering, fejlfinding og vedligeholdelse hurtigt leveres.
